Руководство по эксплуатации
www.zubr.ru
www.zubr.ru
Станок рейсмусовый
|
|
10
11
опилок и т.д., и внедряет их в звенья цепи. Это
ускоряет износ и приводит к преждевременной
их замене (относится к цепям редуктора, к резь
-
бовым осям установки высоты рабочей плат
-
формы).
Примечание!
Подшипники строгального вала
смазаны производителем и герметичны. Они не
требуют дополнительного ухода.
Демонтаж и монтаж ножей на строгальном
валу, установка высоты ножей:
Для доступа к строгальному валу
34
необходимо
демонтировать ручки
8
и
10
, две боковые панели
37
,
40
и верхнюю
39
рейсмусового станка, пыле
-
отводный патрубок
16
и защитный щиток
38
.

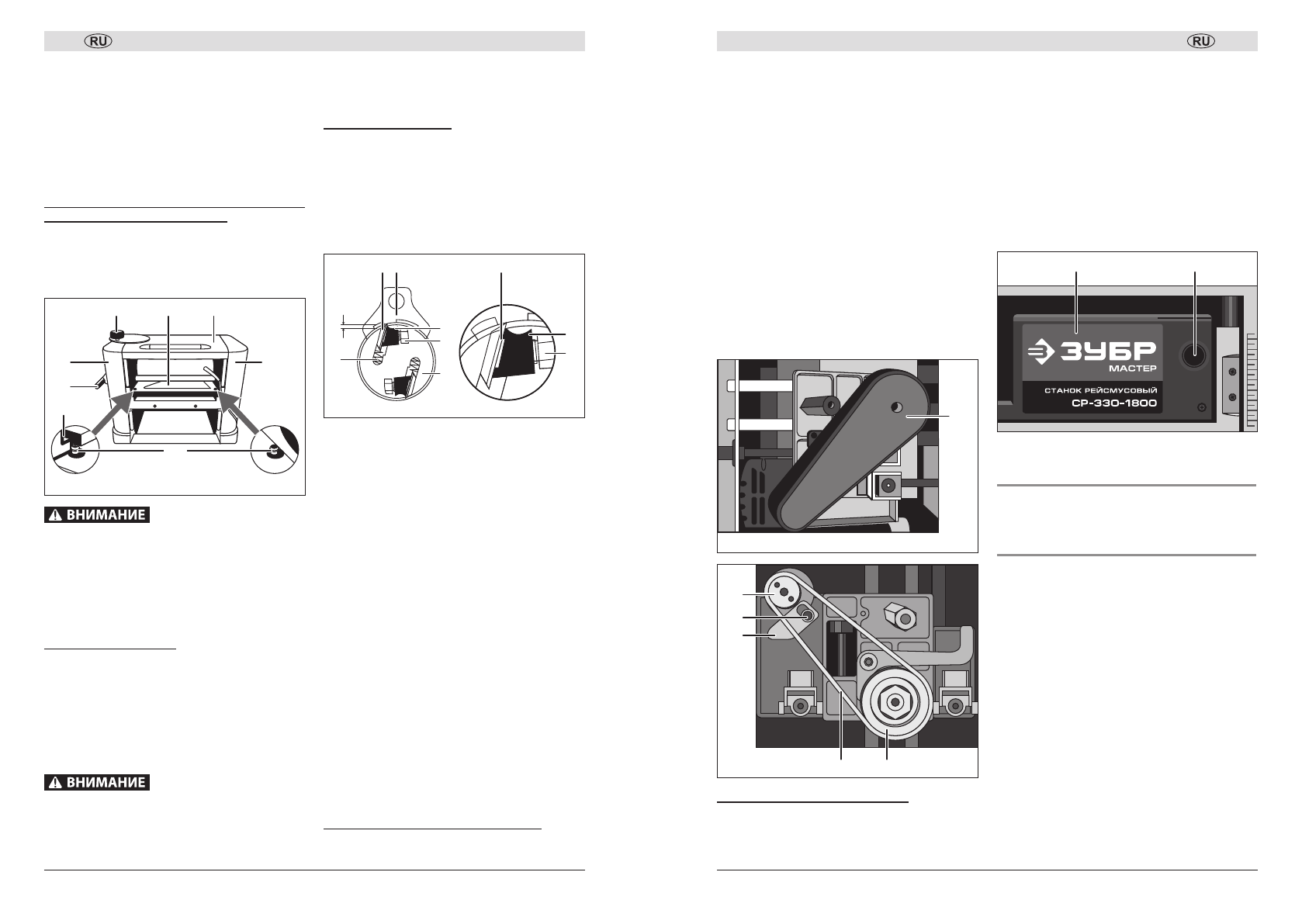

Рис.7
8
38
37
40
10
36
39
35
Станок оборудован защитным блокиратором
36, предотвращающим вращение строгаль
-
ного вала при снятом защитном щитке 38.
Не включайте станок при неустановленном
и незакреплённом защитном щитке 38 – при
включении подгорит или порвётся ремень
передачи и перегреется электродвигатель.
Для демонтажа ножей:
`
Ослабьте прижимную планку
32
и нож
30
,
вращая фиксирующие винты
33
по часовой
стрелке, Ножи
30
подпружинены и выйдут из
паза, как только узел фиксации ослабнет.
`
Извлеките прижимную планку
32
и нож
30
.
Следите за тем, чтобы пружины
29
, подпира
-
ющие ножи
30
в пазах, не были утеряны.
Режущая кромка ножей очень хрупкая. Во
избежание сколов кромки будьте вниматель
-
ны, манипулируя вблизи ее направляющей
для установки высоты ножей. Чтобы избе
-
жать несчастных случаев во время строга
-
ния, необходимо произвести надежное кре
-
пление узла фиксирующими болтами.
Для установки ножей:
`
Убедитесь, что все пружины
29
и ножи
30
в па
-
зах строгального вала
34
находятся на месте.
`
Установите прижимную планку
32
в паз.
`
Установите нож
30
в строгальный вал
34
,
предварительно убедившись, что нож
30
будет
закреплен в правильном положении (Рис.8).
29
33
34
32
30
33
30 31
30
1.5 мм
Рис.8
`
Предварительно слегка закрепите прижим
-
ную планку
32
, вращая винты
33
против часо
-
вой стрелки, при этом, вылет ножей
30
может
быть минимальный.
`
Калибр
31
из комплекта поставки для уста
-
новки строгальных ножей
30
, плотно при
-
жмите к строгальному валу
34
. С помощью
калибра
31
вылет ножей
30
устанавливается
приблизительно на 1.5 мм.
`
Ослабьте винты
33
, вращая их рожковым
ключом по часовой стрелке, когда нож
30
поднимется пружинами
29
над поверхностью
строгального вала
34
, и на определенной вы
-
соте упрется в выступы калибровочных дуг,
затяните винты
33
. Сначала крайние, затем
средний, далее – в любой последователь
-
ности. Надёжно зафиксируйте ножи
30
на
строгальном валу
34
прижимной планкой
32
и винтами
33
.
Примечание!
Высота ножей
30
должна быть от
-
регулирована каждый раз, когда они демонтиро
-
вались по тем или иным причинам. Не забудьте
установить защитные кожухи и все узлы и дета
-
ли после монтажа и регулировки ножей
30
.
Натяжение и замена ремня передачи:
`
Для доступа к ремню передачи
45
необходи
-
мо демонтировать ручки
8
и
10
, боковую па
-
нель
37
и защитный кожух
41
.
`
Для натяжения приводного ремня
45
необхо
-
димо ослабить винт крепления
43
натяжителя
44
, электродвигатель со шкивом
42
передви
-
нуть в сторону натяжения ремня
42
.
`
Для замены приводного ремня
45
необходи
-
мо ослабить винт крепления
43
натяжителя
44
, электродвигатель со шкивом
42
передви
-
нуть в сторону шкива
46
– ослабить натяже
-
ние ремня
45
.
`
Снимите ремень
45
со шкивов
42
и
46
. Новый
ремень, наденьте на шкив
42
, потом аккурат
-
но наденьте на шкив
46
, как описано выше,
натяните ремень передачи
45
.
`
Установите защитный кожух
41
, боковую па
-
нель
37
и ручки
8
и
10
.
41
Рис.9
42
43
44
45
46
Рис.10
Замена щёток электродвигателя.
Периодически проверяйте состояние щёток
электродвигателя
6
.
Для этого:
`
Выключите станок, отключите вилку шнура
питания от электрической сети.
`
Аккуратно монетой выкрутите крышку щётко
-
держателя
47
, достаньте щётку осмотрите и,
при необходимости, очистите или замените.
Замене подлежат щётки длиной менее 4.8
мм, имеющие сколы и трещины.
`
Аккуратно, без перекосов вставьте новые
щётки точно такого типоразмера и установите
крышку щёткодержателя
47
.
6
47
Рис.11
Рекомендации
по эксплуатации
Убедитесь, что напряжение вашей сети соответ
-
ствует номинальному напряжению изделия.
Включайте изделие в сеть только тогда, когда
Вы готовы к работе. Не используйте станок для
любых иных целей, кроме указанных в данном
руководстве.
По электробезопасности изделие соответствует
I классу защиты от поражения электрическим
током, т.е. должно быть заземлено (для этого в
вилке предусмотрены заземляющие контакты).
Запрещается переделывать вилку, если она
не подходит к Вашей розетке. Вместо этого
квалифицированный электрик должен устано
-
вить соответствующую розетку.
Не
допускайте
использования
станка
неквалифицированными, несовершеннолетни
-
ми лицами или людьми с недостаточными для
Характеристики
