Руководство по эксплуатации
www.zubr.ru
www.zubr.ru
Станок рейсмусовый
|
|
6
7

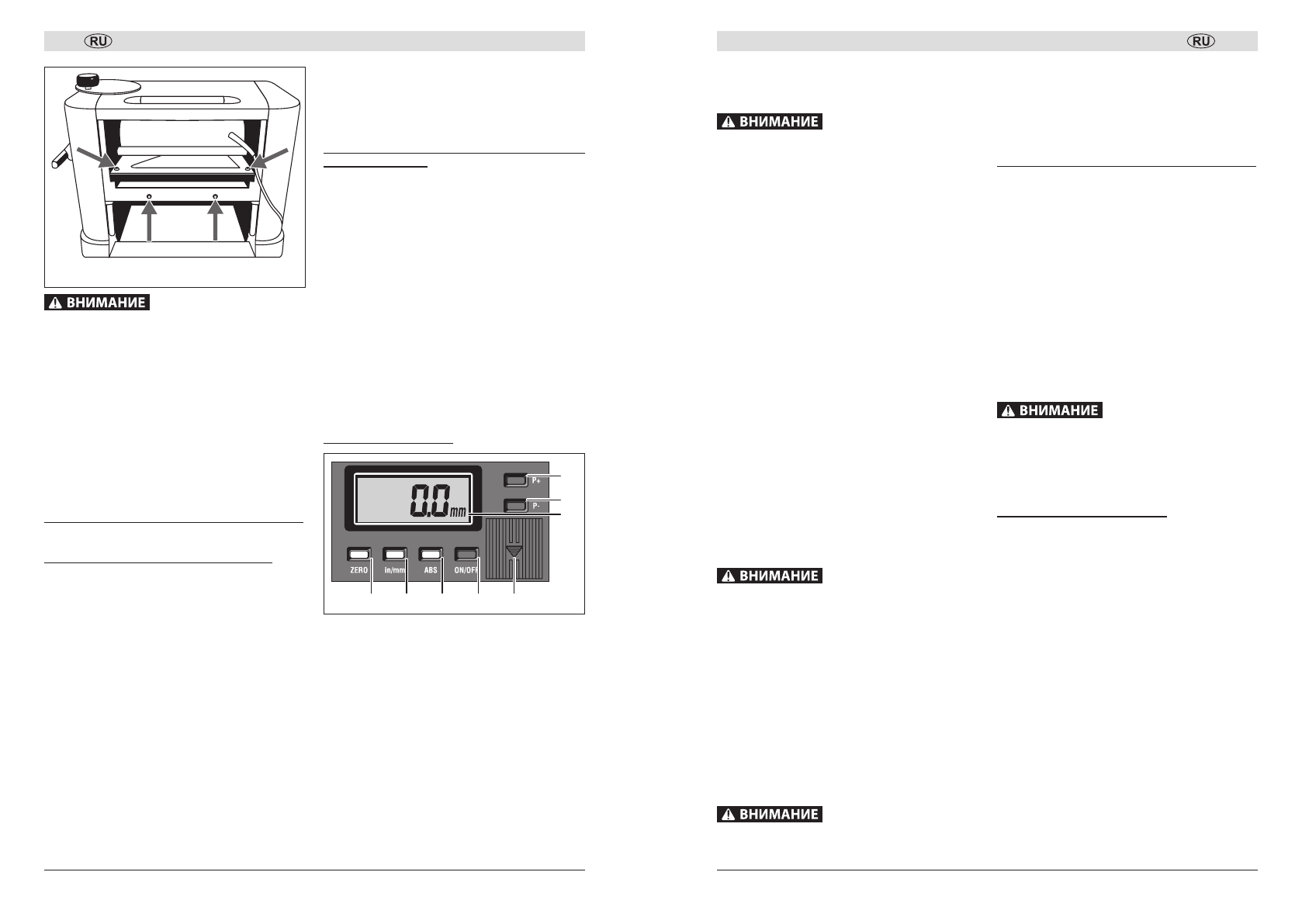

Рис.2
Перед любыми ремонтными и регулиро
-
вочными работами необходимо отключить
станок, переведя выключатель в положение
«ВЫКЛ» и отсоединив вилку шнура питания
от розетки электросети.
Включайте станок после регулировочных
или ремонтных работ, убрав весь инстру
-
мент и приняв все меры предосторожности.
Подготовка к работе
Юстировка роликов удлинителя стола:
`
Поднимите блок электродвигателя
6
ручкой
8
до предела так, чтобы вам было хорошо видно
рабочую зону, и вы могли бы удобно работать
над юстировкой удлинителей стола
14
и
19
.
`
Поместите ровный фугованный брусок или
линейку, правило и т.п. длиной около 500
мм на рабочий стол
13
и ролик
15
удлините
-
ля стола
14
, который предстоит юстировать
(брусок не должен касаться второго удлини
-
теля стола.
`
Если рабочий стол
13
и верхний край ролика
15
удлинителя стола
14
не находятся в плоско
-
сти рабочего стола, отрегулируйте высоту ро
-
лика. Для чего ослабьте гайку регулировочного
болта
20
с передней части изделия.
`
Вращая болт
20
до момента совпадения на
одной линии (нижняя плоскость бруска) верх
-
них точек ролика
15
и плоскости рабочего сто
-
ла
13
, проверьте положение ролика
15
удли
-
нителя стола
14
относительно левой и правой
стороны рабочего стола. Повторите эту регу
-
лировку для заднего удлинителя стола
19
. По
окончанию регулировки, удерживая болт
20
,
зафиксируйте его положение контргайкой.
Регулировка уровня строгания и установка
указателя шкалы:
Толщина обработанной заготовки должна со
-
ответствовать показаниям указателя
11
по
шкале
12
.
`
Произведите пробное строгание заготовки.
Сравните измеренную толщину обработан
-
ной заготовки с показаниями на шкале
12
по
указателю
11
;
`
Если показания на шкале
12
не соответству
-
ют истинному значению, ослабьте винты,
фиксирующие указатель
11
и отрегулируйте
его положение. Зафиксируйте винтами поло
-
жение указателя. Один полный оборот ручки
8
изменяет ранее установленное положение
высоты на 2 мм.
Для более точных работ на станке установлен
цифровой индикатор
10
;
Цифровой индикатор:
Рис.3
22
23
24
25
26
3
27
28
`
Включение и выключение цифрового инди
-
катора
3
производится нажатием кнопки
25
.
Свечение цифровых значений указывает на
включение цифрового индикатора. Перевод
цифровых значений мм – дюйм производится
нажатием кнопки
23
, при этом, с левой сторо
-
ны дисплея соответственно высвечивается
надпись
«
mm - in». Для корректировки значе
-
ний цифрового индикатора нажмите на кнопку
22
. При этом сверху над цифровыми значени
-
ями дисплея высветится надпись
«
set». Удер
-
живая кнопку
22
, нажмите на кнопку
27
или
28
.
Через 5-7 сек. отпустите обе кнопки, надпись
«set» продолжает мигать. При последующем
нажатии и удержании кнопок
27
или
28
циф
-
ровые значения соответственно изменяются.
Если значения изменяются слишком быстро,
отпустите и снова нажмите соответствующую
кнопку. По завершению корректировки нажми
-
те на кнопку
22
, надпись «set» исчезнет.
При нажатии на кнопку 22 всегда будет вы
-
свечиваться установленное числовое значе
-
ние, независимо от истинной высоты – зна
-
чения по шкале 12. На кнопку 22 нажимайте
только для корректировки.
При нажатии на кнопку
24
над цифровыми зна
-
чениями дисплея высветится надпись «inc»
на экране цифрового индикатора высветится
нулевое значение – начало отсчёта величины
опускания или подъема. Вращая ручку уста
-
новки глубины строгания
8
, на дисплее будет
отражаться величина изменения после нажатия
на кнопку
24
. При повторном нажатии на кнопку
24
с экрана исчезнет надпись «inc» и появится
числовое значение, равное прежней величине с
учётом величины изменения (истинная высота).
При повторном нажатии на кнопку
24
начнётся
новый отсчёт от нулевого значения.
Примечание!
Перед выполнением ответствен
-
ных работ необходимо выполнить пробное стро
-
гание обрезка заготовки, произвести инструмен
-
тальное измерение результатов строгания, при
необходимости произвести корректировку пока
-
заний измерительных устройств и приспособле
-
ний рейсмусового станка. Только после дости
-
жения необходимых результатов приступайте
к выполнению ответственных работ. Строгание
производите только при зафиксированном по
-
ложении ручки
10
установки глубины строгания.
Рекомендуем каждый раз перед началом
работы проверять правильность показаний
цифрового индикатора. Для этого блок стро
-
гального вала переведите в нижнее положе
-
ние, сравните показание цифрового инди
-
катора. Если значение отличается от ранее
установленного, нажмите на кнопку 24. На
дисплее высветится ранее установленное,
откорректированное значение толщины об
-
работанной заготовки в крайнем нижнем по
-
ложении строгального вала.
Примечание:
корректировку цифрового инди
-
катора необходимо производить каждый раз при
замене строгальных ножей.
Если значение на дисплее мигает или во
-
обще отсутствует, необходимо заменить
батарейки, сняв крышку 26, и произвести на
-
стройку цифрового индикатора.
Порядок работы
Для включения станка нажмите клавишу маг
-
нитного пускателя в положение «ВКЛ» (I).
Для выключения станка нажмите клавишу маг
-
нитного пускателя в положение «ВЫКЛ» (О).
Для защиты от перегрузок в станке предусмо
-
трен прерыватель электропитания. При воз
-
никновении перегрузки срабатывает тепловое
реле, кнопка
5
поднимается над панелью, и
электропитание станка прерывается. В этой
ситуации подождите несколько минут, после
чего нажмите кнопку
5
, опустив ее в исходное
положение. После чего для включения станка
нажмите клавишу магнитного пускателя в поло
-
жение «ВКЛ» (I).
Перед включением станка в электрическую
сеть проверьте, чтобы кнопка магнитного пу
-
скателя 1 находилась в положении «ВЫКЛ»
(О) – не была прижата заготовками, обрезка
-
ми, инструментом и т.д.
Предварительное строгание:
Предварительное строгание необходимо для
получения заготовки желаемой толщины и од
-
новременного создания ровной поверхности,
параллельной противоположной профугован
-
ной стороне заготовки. Качество строгания со
-
стоит, главным образом, из правильной оценки
глубины и скорости строгания заготовок разной
ширины из различных материалов. Вы должны
учитывать не только ширину заготовки, но и
твердость древесины, ее влажность, прямоли
-
нейность, направление слоев и их структуру.
Ручкой
8
по шкале
12
установите положение,
соответствующее максимально толстому участ
-
ку заготовки, после чего установите глубину
строгания. Степень влияния этих факторов на
качество законченной работы можно узнать
только опытным путем. Во всех случаях реко
-
мендуется при работе с новым видом древеси
-
ны или имеющим необычные свойства сделать
пробную обработку с использованием обрезков
этого материала.
Всегда начинайте работу с легкого поверхност
-
ного прохода. Глубина строгания при последу
-
