Руководство по эксплуатации

Станок рейсмусовый

www.zubr.ru

www.zubr.ru

|

  |

14

15

отрегулируйте  высоту  барабана  по  толщине  за

-

готовки с учетом требуемой глубины строгания:

■

по  часовой  стрелке  –  на  подъем  барабана,

т. е. уменьшение глубины строгания;

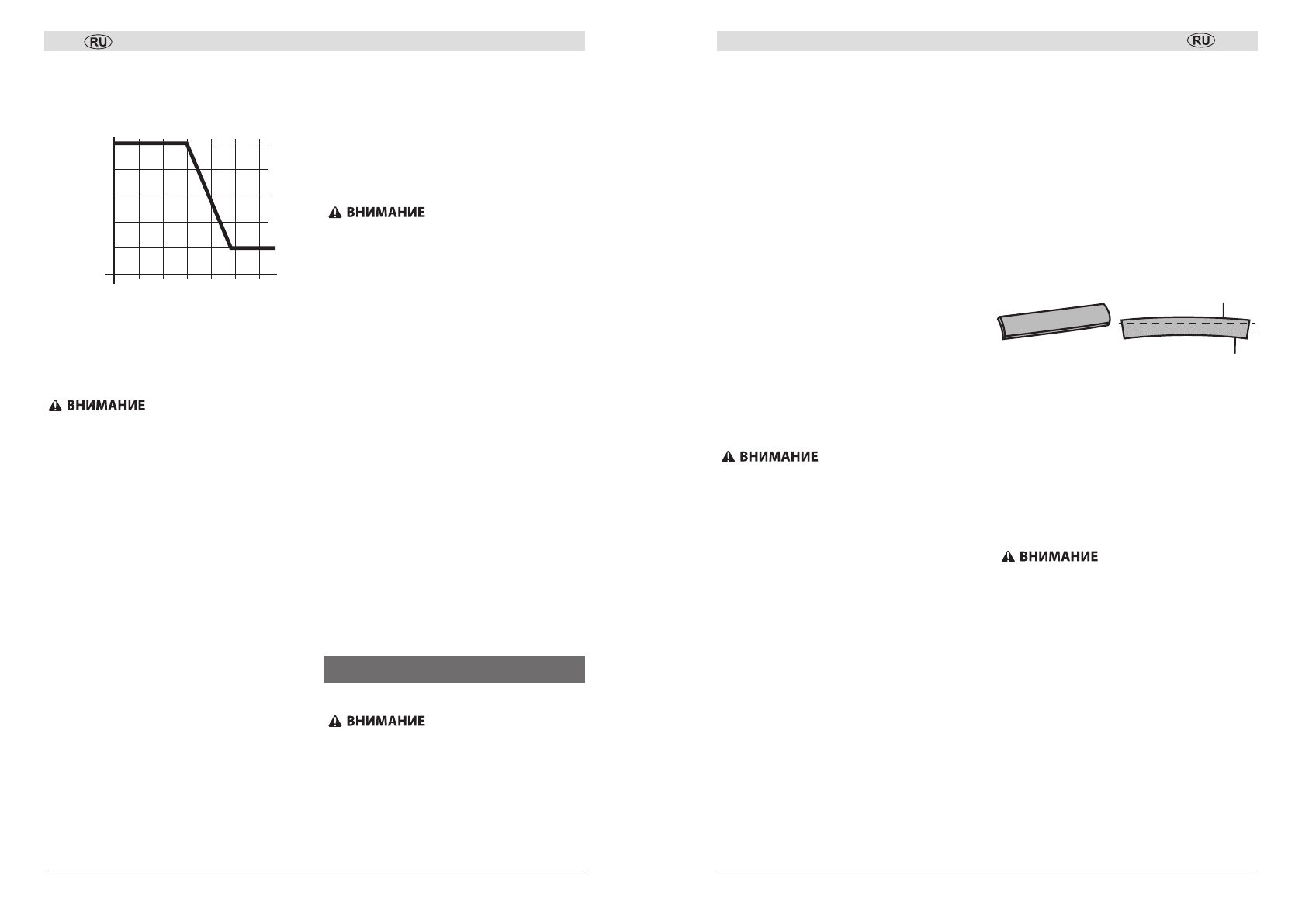

Гл

убина ст

рог

ания, м

м

Ширина заготовки, мм

1,0

50 100 150 200 250 300

1,5

2,0

2,0

3,0

■

против часовой стрелки – на опускание бара

-

бана, т. е. увеличение глубины строгания.

Примечание!

 Глубина меняется на 2 мм с каж

-

дым полным оборотом ручки

7

.

Никогда  не  устанавливайте  глубину  стро-

гания  за  один  проход  более  максимально

допустимого  значения  (см.  технические  па-

раметры  изделия)  и  не  строгайте  заготовки

длиной менее 140 мм.
Примечание!

  Примите  во  внимание,  что  чем

тверже материал заготовки и больше ее ширина

– тем меньшую глубину строгания следует уста

-

навливать.  При  настройке  глубины  строгания

конкретной  заготовки  следуйте  рекомендациям

графика.
После регулировки зафиксируйте положение ба

-

рабана, затянув рукоятку

9

 по часовой стрелке.

Цифровой  индикатор  имеет  возможность  пока

-

зывать  изменение  глубины  строгания  относи

-

тельно зафиксированного уровня:

■

при  нажатии  на  кнопку

24

  над  цифровыми

значениями  дисплея  высветится  надпись

«inc».  На  экране  цифрового  индикатора  вы

-

светится  нулевое  значение  –  начало  отсчёта

величины опускания или подъема;

■

при  вращении  рукоятки

7

  на  дисплее  будет

отражаться величина изменения относитель

-

но выбранного нулевого уровня;

■

при повторном нажатии на кнопку

24

 с экрана

исчезнет  надпись  «inc»  и  появится  числовое

значение,  равное  прежней  величине  с  учё

-

том  произведенного  изменения  (истинная

высота).  При  повторном  нажатии  на  кнопку

24

 начнётся новый отсчёт от нового нулевого

значения.

Регулировка скорости подачи (рис. 7)

Ваше  изделие  оснащено  двухскоростным  ме

-

ханизмом  подачи  заготовки.  Для  переключения

скоростей переведите рычаг

2

 из положения «-»

(4 м / мин) в «+» (6 м / мин) или наоборот.

Пере ключение  скорости  автоподачи  произ-

водите  только  при  работающем  двигателе,

но не в про цессе обработки заготовки.
Примечание!

  Примите  во  внимание,  что  чем

тверже  материал  заготовки  и  больше  глубина

строгания  –  тем  меньшую  скорость  автоподачи

следует устанавливать.

Организация пылеотвода (рис. 8)

Во  избежание  запыленности  рабочего  места,

рекомендуем обеспечить отвод продуктов стро

-

гания.  Для  этого  подключите  шланг  пылесоса

к патрубку

15

. При необходимости подключения

к  Вашему  пылесосу,  используйте  переходник

(в комплект не входит).
Перед началом работы:

■

приготовьте  и  наденьте  средства  защиты

(очки, наушники, перчатки, респиратор);

■

приготовьте  обрабатываемую  заготовку  и

убедитесь  в  соответствии  ее  параметров

(размеров,  толщины)  максимально  допусти-

мым для Вашего изделия;

■

если  Вы  работаете  один,  примите  меры  по

обеспечению  поддержки  (с  обеих  сторон  из

-

делия) при протяжке длинной заготовки;

■

уберите ключи и другие предметы от вращаю

-

щихся частей изделия.

Порядок работы

Включение изделия (рис. 9)

Перед включением изделия в электрическую

сеть  убедитесь,  что  кнопка  выключателя  1

находится в положении «ВЫКЛ» (0).

Подключите изделие к электрической сети.
Для  включения  изделия  переведите  клавишу

выключателя

1

 в положение «ВКЛ» (I).

Примечание!

 Перед началом подачи заготовки

дождитесь полной раскрутки барабана.

Порядок работы (рис. 10)

Положите заготовку на передний ролик

14

 и нач

-

ните подавать ее перпендикулярно барабану.
Ваше изделие оснащено системой автоматиче

-

ской  подачи  заготовки.  Ввиду  этого  подавайте

заготовку  до  захвата  подающими  роликами.  Во

избежание  некачественного  результата  и  по

-

вреждения  изделия,  не  следует  подталкивать

заготовку.
Поддерживайте  длинную  заготовку,  пока  ее

центр  тяжести  не  достигнет  барабана.  Если

Вы работаете один, в этот момент Вам следует

перейти на заднюю сторону станка для приема

длинного конца заготовки.
При  работе  следуйте  нижеизложенным  реко

-

мендациям:
Всегда начинайте работу с легкого поверхност

-

ного  прохода.  Увеличивайте  глубину  строгания

с  последующими  проходами.  Помните,  что  чем

меньше  глубина  строгания,  тем  более  гладкая

поверхность получается.
Во время подачи и приема заготовки находитесь

сбоку от приёмного отверстия.

Внимательно следите за тем, чтобы обраба-

тываемая  заготовка  в  процессе  строгания

перемещалась перпендикулярно роликам 14

подачи заготовки.

При необходимости обработки двух и более за

-

готовок  в  одинаковый  размер  по  толщине,  не

-

обходимо  на  каждой  настройке  рейсмусового

станка пропускать поочерёдно все заготовки.
Окончательное  (чистовое)  строгание  рекомен

-

дуем  выполнять  в  несколько  проходов  (не  ме

-

нее 2-х раз) с минимальной глубиной строгания.
Для  получения  хорошего  качества  строгания

определите  направление  волокон  древесины.

Подавайте  заготовку  так,  чтобы  ножи  срезали

стружку по волокнам древесины, а не задирали

слои.  При  необходимости  выполните  пробное

(предварительное) строгание заготовок (или об

-

резков)  в  разных  направлениях  и  сравните  чи

-

стоту обработки.
Во  избежание  перегрузки  изделия  примите  во

внимание,  что  чем  больше  ширина  заготовки,

тем меньше должна быть установленная глуби

-

на строгания.

Примечание!

  Устанавливайте  глубину  строга

-

ния  с  учётом  твёрдости  древесины  во  избежа

-

ние  перегрузки.  Усилие  резания  заготовки  из

дуба  в  2  раза,  а  берёзы  –  в  1.5  раза  больше,

чем для сосны.
Для облегчения возврата предварительно обра

-

ботанной  заготовки  на  исходную  позицию  (для

повторного прогона) на верхней панели изделия

предусмотрены  дополнительные  металличе

-

ские ролики

6

.

Для получения наилучших результатов, обраба

-

тывайте  заготовку  до  нужной  толщины  с  обеих

сторон.
Строгание изогнутых заготовок выполняйте сле

-

дующим образом:

Выпуклая сторона

Вогнутая сторона

■

прострогайте выпуклую сторону до образова-

ния ровной поверхности;

■

переверните  заготовку  и  прострогайте  с  вог-

нутой стороны;

Или распилите изогнутую заготовку посередине

и прострогайте половинки по отдельности.
Во  время  работы  следите  за  выходом  стружки

и  периодически  (при  необходимости)  удаляйте

накопившуюся стружку из патрубка.

ОБЯЗАТЕЛЬНО выключите изделие и отклю-

чите его от сети перед очисткой пылеотвод-

ного патрубка.

Защита от перегрузки (рис. 11)

Ваше  изделие  оснащено  защитой  от  пере

-

грузки:  при  увеличении  нагрузки  (больших

твердости  заготовки,  глубины  строгания  или

количества  сучков)  до  возможности  перегрева

и выхода из строя двигателя сработает термо

-

предохранитель.
В  этом  случае  устраните  причину  перегрузки,

дайте  изделию  остыть  в  течение  3 – 5  минут  и

восстановите предохранитель нажатием кнопки

4

.

Для включения изделия нажмите кнопку

1

.

Выключение изделия (рис. 12)

Для  выключения  изделия  переведите  клавишу

выключателя

1

 в положение «ВЫКЛ» (0).
