Назначение

и область применения

Станок рейсмусовый (далее – изделие) предна

-

значен  для  строгания  заготовок  из  древесины

в предварительно заданные размеры по высоте.
Внимательно  изучите  настоящее  руководство

по эксплуатации, в том числе раздел «Инструк

-

ции  по  безопасности»  и  Приложение  «Общие

инструкции  по  безопасности».  Только  так  Вы

сможете научиться правильно обращаться с из

-

делием и избежите ошибок и опасных ситуаций.
Изделие  предназначено  для  работ  при  нагруз

-

ках средней интенсивности в районах с умерен

-

ным  климатом  с  характерной  температурой  от

+5  до  +35  °С,  относительной  влажностью  воз

-

духа  не  более  80%  и  отсутствием  прямого  воз

-

действия  атмосферных  осадков  и  чрезмерной

запыленности воздуха.
Изделие  соответствует  требованиям  техниче

-

ского регламента Таможенного союза:

■

ТР ТС 004/2011 «О безопасности низковольт

-

ного оборудования»;

■

ТР ТС 020/2011 «Электромагнитная совмести

-

мость технических средств».

Настоящее руководство содержит самые полные

сведения  и  требования,  необходимые  и  доста

-

точные для надежной, эффективной и безопас

-

ной эксплуатации изделия. В связи с продолже

-

нием  работы  по  усовершенствованию  изделия,

изготовитель оставляет за собой право вносить

в  его  конструкцию  незначительные  изменения,

не  отраженные  в  настоящем  руководстве  и  не

влияющие на эффективную и безопасную рабо

-

ту изделия.

К  эксплуатации  изделия  допускаются  только

лица, достигшие совершеннолетия; имеющие

навыки  и / или  представление  о  принципах

работы  и  оперирования  изделием;  находя-

щиеся в трезвом состоянии; не под действи-

ем лекарств, вызывающих сонливость и/или

снижение  концентрации  внимания;  не  имею-

щие  заболеваний,  вызывающих  подобные

состояния,  а  также  иных  противопоказаний

для работы с машинами.
Все  ремонтные  работы  должны  прово-

диться  только  квалифицированными  спе-

циалистами сервисных центров, с исполь-

зованием  оригинальных  запасных  частей

ЗУБР.

Сборка изделия

Все работы по сборке, замене, чистке и регу-

лировке  производить  только  при  отключен-

ном от сети изделии.

Установка опор резиновых (рис. 1)

Установите  резиновые  опоры

21

  в  предусмо

-

тренные  для  этого  места  в  основании  изделия

и закрепите прилагаемыми винтами с помощью

имбусового ключа.

Установка колеса регулировки

глубины строгания (рис. 2)

Извлеките заглушку из тела колеса. Установите

колесо

7

  на  вал  на  верхней  части  изделия,  со

-

вместив выемку колеса с проточкой на валу. За

-

крепите колесо с помощью прилагаемого винта.

Установите извлеченную ранее заглушку.

Установка рукоятки фиксации

глубины строгания (рис. 3)

Установите  прилагаемую  рукоятку

9

  на  стер

-

жень  на  боковой  стороне  изделия  и  закрепите

его прилагаемым винтом.

Установка пылеотводного патрубка

(рис. 4)

Для  установки  пылеотводного  патрубка  выкру

-

тите  с  задней  стороны  изделия  два  винта  со

-

гласно схеме и установите пылесборник, чтобы

его  посадочные  отверстия  совпали  с  соответ

-

ствующими отверстиями на корпусе. Закрепите

пылесборник, закрутив винты обратно.
На  некоторые  узлы  и  детали,  такие  как  пода

-

ющие  ролики  и  стол  изделия,  нанесено  защит

-

ное  покрытие.  Перед  началом  работы  удалите

его уайт- спиритом с помощью мягкой кисти или

салфетки.

Растворители  могут  повредить  поверх-

ность. При необходимости очистки окрашен-

ных,  пластмассовых  и  резиновых  деталей

используйте мыло и воду.

Ваше изделие отрегулировано на заводе. Одна

-

ко,  за  время  транспортировки  настройки  могли

сбиться. Во избежание неточности, перед нача

-

лом  работы  выполните  следующие  проверки  и

настройки:

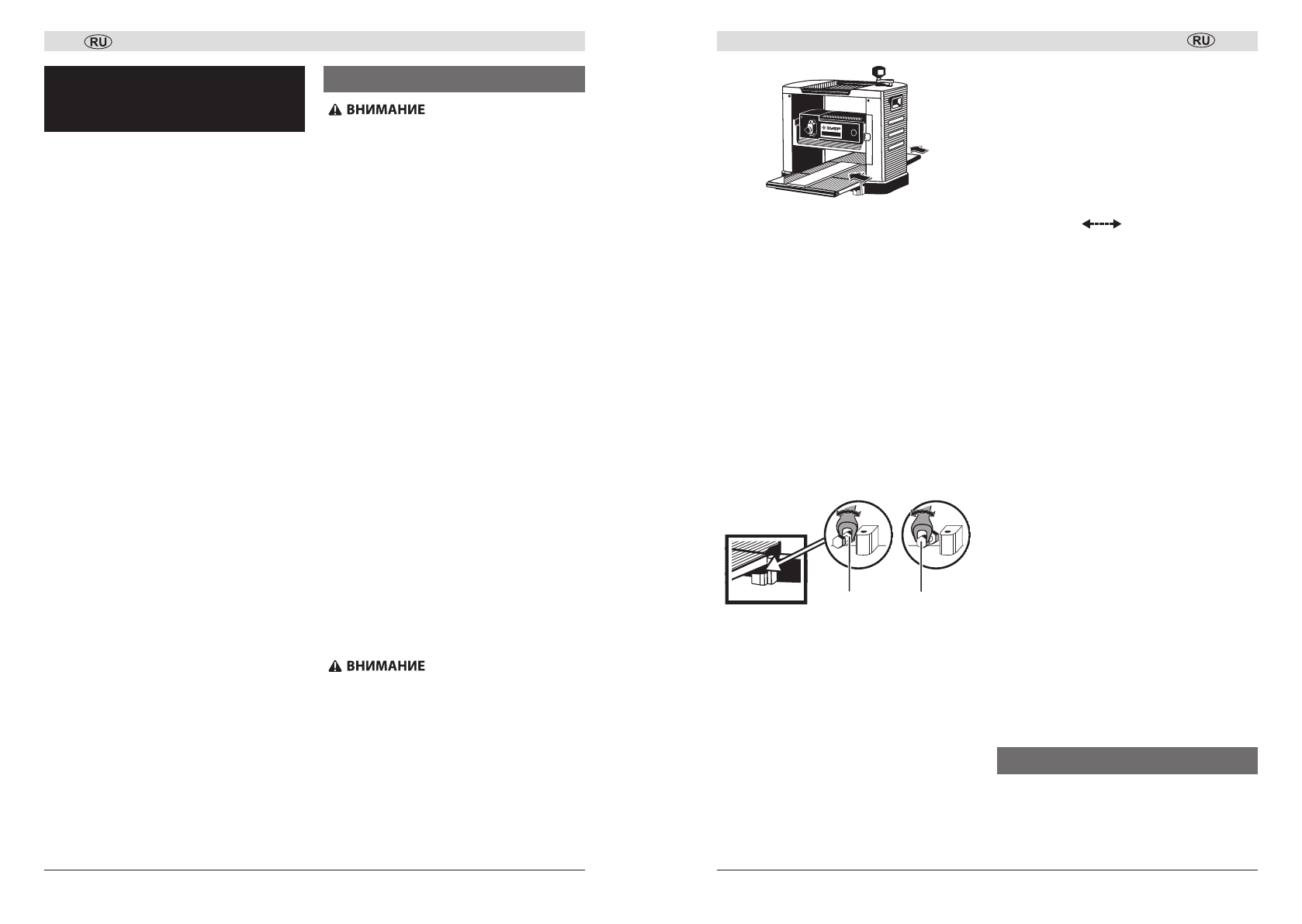

Юстировка роликов удлинителя стола:

■

поднимите  подвижную  часть  изделия  вверх

до упора вращением колеса

7

;

■

поместите  ровный  фугованный  брусок,  пра

-

вило  или  линейку  длиной  около  500  мм  на

рабочий стол

12

 и ролик

14

 удлинителя стола

13

, который предстоит юстировать (брусок не

должен касаться второго удлинителя стола);

■

если  рабочий  стол

12

  и  верхний  край  роли

-

ка

14

  удлинителя  стола

13

  не  находятся  в

плоскости рабочего стола, отрегулируйте по

-

ложение  удлинителя

13

.  Для  чего  ослабьте

гайки регулировочных болтов

20

 на передней

части изделия;

■

вращением болтов

19

 обеспечьте совпадение

в одной плоскости (нижняя плоскость бруска)

верхних точек ролика

14

 и плоскости рабоче

-

го стола

12

;

■

затяните гайки

20

 на регулировочных болтах

 19;

■

повторите эту регулировку для заднего удли

-

нителя

18

 рабочего стола.

19

20

Настройка указателей глубины

строгания (рис. 5)

Для регулировки положения указателя

10

 глуби

-

ны обработки:
1.  освободите фиксацию вала, повернув рукоят

-

ку

9

 против часовой стрелки;

2.  рукояткой

7

  установите  по  шкале

11

  некото

-

рое значение глубины строгания;

■

произведите пробное строгание заготовки;

■

измерьте  получившуюся  толщину  заготовки

и сравните ее с показаниями указателя

10

;

■

если  измеренное  значение  не  соответствует

показаниям  указателя,  ослабьте  винты  креп-

ления и отрегулируйте его положение, чтобы

он  указывал  точное  значение.  Зафиксируйте

его положение.

Для  более  точных  работ  на  станке  установлен

цифровой индикатор

3

.

Включение и выключение цифрового индикато

-

ра

3

  производится  нажатием  кнопки

25

.  Свече

-

ние  цифровых  значений  указывает  на  включе

-

ние цифрового индикатора.
Перевод цифровых значений между единицами

измерения  мм

  дюйм  производится  на

-

жатием  кнопки

23

,  при  этом,  с  правой  стороны

дисплея высвечивается соответствующий инди

-

катор «mm»/«in».
Если  показания  индикатора  не  соответствуют

измеренной  толщине  заготовки  после  прохода,

отрегулируйте их:

■

Нажмите  и  удерживайте  клавишу

28

  в  тече

-

ние  3  секунд  для  перехода  в  режим  «SET».

На ЖК-дисплее отобразятся 4 цифры и метка

SET.

■

Кратковременно  нажмите  клавишу

28

,  чтобы

выбрать  число,  которое  необходимо  изме

-

нить, и число начнёт мигать.

■

Кратковременно  нажмите  клавишу

27

  для

увеличения  или  уменьшения  показаний  ин

-

дикатора.

■

По  завершению  корректировки  нажмите  и

удерживайте  клавишу

28

  для  выхода  из  ре

-

жима «SET».

■

Для перехода в режим измерения относитель

-

но  установленного  значения  нажмите

24

.  На

ЖК-дисплее отобразятся все 0. При вращении

регулировочного колеса

7

 на дисплее отобра

-

зится  значение  относительного  смещения.

Нажмите  клавишу

24

  ещё  раз  для  возврата

в режим измерения относительно шкалы

11

.

Для сброса данных и повторной калибровки точ

-

ки измерения нажмите кнопку

22

.

Примечание!

  Корректировку  цифрового  инди

-

катора необходимо производить каждый раз при

замене строгальных ножей.

Подготовка к работе

Регулировка глубины строгания

(рис. 6)

Освободите  механизм  подъема/опускания  бара

-

бана, повернув рычаг

9

 против часовой стрелки.

В зависимости от заготовки, вращением рукоятки

7
