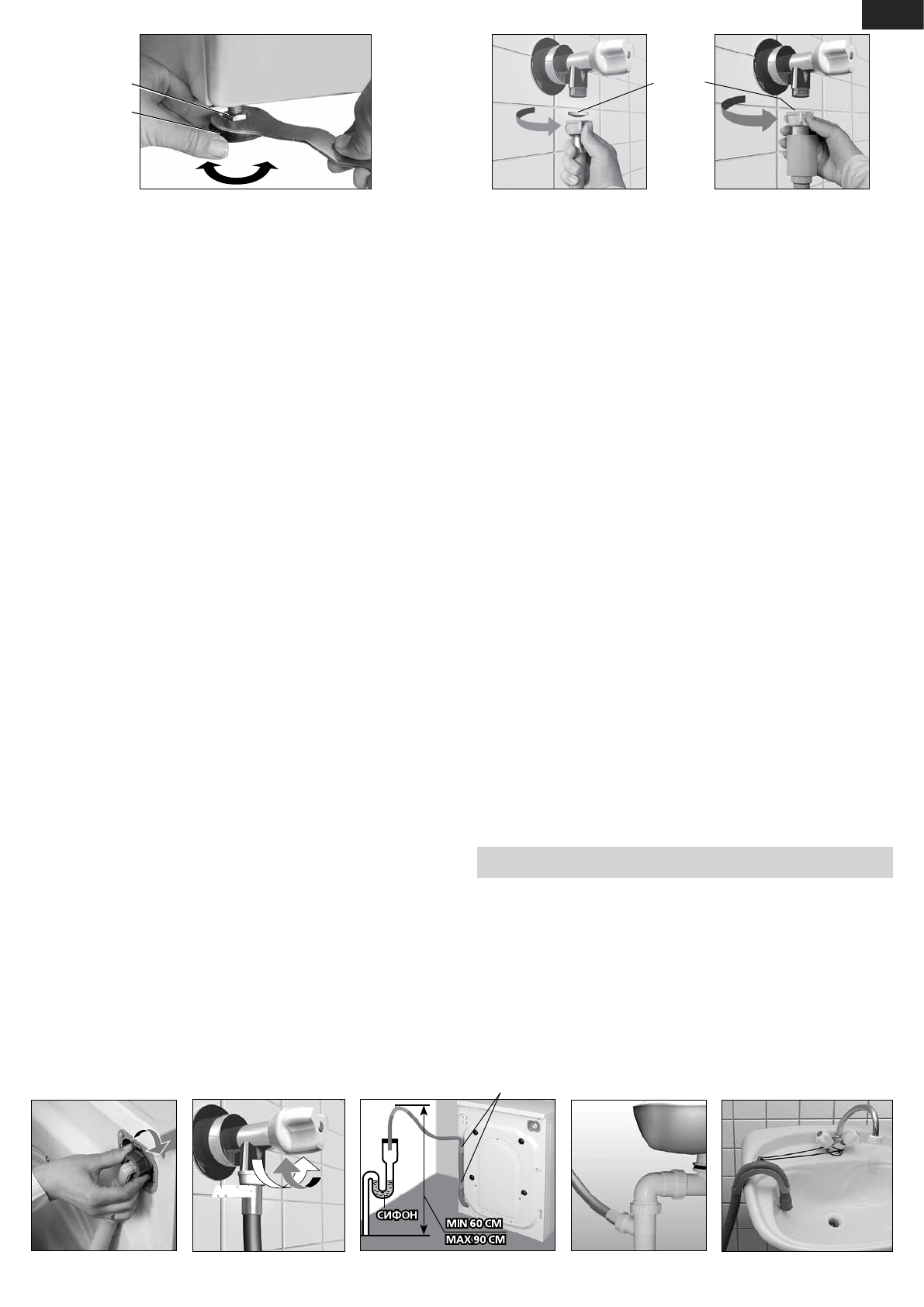

61

KYR

контргайка

таканчык

АЧЫК

ЖАБЫК

чыпка

пластмасса втулкалар машинанын ичинде калса жана аларды

чыгаруу мүмкүн болбосо, арткы панелди 4-сүрөткө ылайык ача

сымал бурагыч аспап менен чыгаруу жана втулкаларды алып

салуу зарыл. Панель кайра ордуна тагылсын.

Бурамаларды, эбелектерди втулкалар менен чогуу кийин транс

-

порттоп калган учур үчүн сакталууга тийиш.

КӨҢҮЛ  БУРГУЛА!  Корпус  бузулуп  калбаш  үчүн  машинаны

блокко коюучу бурамалар, резина жана пластмасса втулкалар

тагылып турган кезде иштетпеңиздер.

3.2 МАШИНАНЫ ОРНОТУУ

3.2.1

 Машина бекем, тегиз, таза жана кургак бетке орнотулушу

керек. тактайдын жумшак катмары (килем, пенополиуретан негизин

-

деги кыртыш ж.б.) машинанын титирешине жана вентиляциясынын
начардашына шарт түзөт.

Жыгач  тактай  полго  машинаны  орнотуунун  алдында  полго

калыңдыгы 15 мм кем эмес жыгач материалдардан плитаны орнот

-

уу керек. Жыгач полдо машинанын бекем орношу үчүн жана иш уба

-

гында  туруктуулугун  жогорулатуу  үчүн  аны  имараттын  бурчуна  ор

-

нотуу сунушталат.

3.2.2

Машинаны  5-сүрөткө  ылайык  биринчи  кезекте  алдыңкы

жөнгө салынуучу таянычтарын чыгарып же киргизип, горизанталдуу
деңгээл боюнча гана коюу керек: гайка ачкычы менен таянычтарда

-

гы  контргайкаларды  бошотуу,  таянычтардын  бийиктигин  жөнгө  са

-

луу,  контргайкаларды  бекитүү.  Машинаны  деңгээли  боюнча  туура
эмес орнотуу же контргайкаларды начар буроо кесепетинде маши

-

на иштеп жатканда титирөөнүн жана жогорку ызы-чуунун булагы бо

-

луп калышы мүмкүн.

КӨҢҮЛ  БУРУҢУЗДАР!  Машинанын  максималдык  туруктуу-

лугуна жетишүү үчүн таканчыктарды минималдуу буроо керек.

3.3 ЭЛЕКТР ТҮЙҮНҮНӨ ТУТАШТЫРУУ

КӨҢҮЛ БУРУҢУЗДАР! Машина жердештирилиши керек.

3.3.1

 Шайман электр тармагына жердетилген өзүнчө кош полю

-

стуу сайгыч аркылуу туташтырылат жана электр агыны 16 А кем бол

-

бошу  керек.  Сайгычка  1,5  мм

2

  кем  эмес  кесилген  жез  зымдары  же

2,5  мм

2

  кем  эмес  кесилген  алюминий  зымдары  бар  үч  өткөргүчтүү

кабель туташтырылышы керек. Фазалык өткөргүч, эң жогорку 16 А
электр агынына (иштетүү агыны) эсептелип, иштетүү убакыты 0,1 с
жана отсечка агыны 30 мА болгон электр тармагынын өзүнчө авто

-

маттык коргоо түзмөгүнө туташтырылыш керек.

Эгер розеткага көргөзүлгөн кабел тартылып келбесе, же машина

-

ны орното турган жерден алынып салган болсо, электр түйүнүн кайра

жасап, розетканы кайра монтаждоо керек. электр түйүнүн кайра жасоо

боюнча иш квалификациялуу адис тарабынан жүргүзүлүшү зарыл.

Газ, жылуулук, суу түтүктөрү же канализациялык жабдуулардан

өзүнчө жер алдына төшөөгө

ТЫЮУ САЛЫНАТ.

КӨҢҮЛ БУРУҢУЗДАР! Өндүрүүчү (сатуучу) ден соолукка жана

жеке менчикке келтирилген зыян үчүн жоопкерчилик тартпайт,

эгер ал туташтырылууга көргөзүлгөн талаптар сакталбагандыгы

менен байланыштуу болсо.

3.4 СУУ ТҮТҮГҮНӨ ЖАНА КАНАЛИЗАЦИЯГА ТУТАШТЫРУУ

3.4.1

 Машина 3/4 дюймдуу сайлуу кыска түтүк менен суу берилген

кран аркылуу муздак суу түйүнүнө туташтырылат.

3.4.2

  Машинаны  суу  түтүгүнө  кошуунун  алдында  аткарылышы

керек:

— суу кранын ачып, түтүктөн кум жана дат сыяктуу жаман суу

-

лардын агып кетиши үчүн сууну агызыш керек;

—  6  сүрөткө  ылайык  куюлуу  ийкем  түтүгүндөгү  же  7  сүрөткө

ылайык  коргоо  тутуму  бар  куюлуу  ийкем  түтүгүндөгү  (комплектте

-

лишине жараша);

— куюучу түтүктү 6 же 7-сүрөткө ылайык суу берүү кранынын сай

-

луу кыска түтүгүнө туташтырып, гайканы кол менен катуу буроо керек.

3.4.3

 Кир жуу учурунда суу берүү краны 9-сүрөткө ылайык толук

ачылып турушу керек.

3.4.4

  төгүлүүчү  шланг  10-сүрөттө  көрсөтүлгөндөй  полдун

жеңгээлинен 60-90 см бийиктикте туруусу керек. Шлангды кронштейн

-

ден албаш керек же машинанын арткы бетинен шланганын бектилген

кронштейндерди да албоо керек. Бул талаптар аткарылбаса маши

-

нанын иштөө жөндөмдүүлүгү бузулат.

3.4.5

  Сууну  түздөн  түз  канализацияга  төгүү  үчүн  машинанын

түтүгү агып кетиш үчүн жарымынан өйдө жагына, ички диаметри 40

мм  кем  эмес  канализация  түтүгүнө  орнотулат,  төгүлгөн  суу  кайра

машинага сорулушунан качуу үчүн ушундай кылынат.

төгүүчү түтүк 11-сүрөткө ылайык, түздөн түз сифонго туташты

-

рылышы керек.

3.4.6

 Сууну ваннага же мойкага төккөн учурда, түтүктү 12-сүрөткө

ылайык бүгүлгөн жеринен атайын кронштейн менен бекитүү керек,

ал машинанын жеткирүү жыйнагына кирет. түтүк сууга чөкпөй турушу

керек.

КӨҢҮЛ БУРУҢУЗДАР! Суу куюучу жана төгүүчү түтүктөр суу

түтүгүнө жана канализацияга кошулгандан кийин бүгүлбөшү же

кысылбашы керек.

3.4.7

  Машинаны  суу  түтүгүнө  жана  канализацияга  туташтыр

-

гандан  кийин  түтүктөрдүн  туташуу  герметикасын  текшерүү  керек

– туташкан жерлер кургак болушу керек.

4   Б И Р И Н Ч И   К Ү Й Г Ү З Ү Ү

4.1 БИРИНЧИ КИР ЖУУ

4.1.1

 Ар бир машина өндүрүүчүдөн сынактан өтөт, ошондуктан

машинада суунун көп эмес өлчөмү болушу мүмкүн. Машинаны ичинен

тазалоо үчүн жана сыноодон калгандан кийинки сууну жоготуу үчүн,

биринчи жууну кир салбай аткаруу керек.

4.1.2

  Биринчи  кир  жууну  “ПАХтА”  программасына  жана  90

0

С

температурасына коюп, аткаруу керек (тиркемени караңыз).

КӨҢҮЛ БУРУҢУЗДАР! Биринчи кир жууда 2-лоток бөлүмүндө

кир жуучу каражаттын өндүрүүчүсүнүн сунуштарын эске алып,

14, 15-сүрөттөргө ылайык кирди максималдык жүктөө учурунда

кир жуучу каражаттын жарымын салуу керек.

8-сүрөт

9-сүрөт

10-сүрөт

11-сүрөт

12-сүрөт

5-сүрөт

6-сүрөт

7-сүрөт

кронштейн
