29

AZE

Şәkil

 5

konrt-qayka

ayaq

Şәkil

 8

Şәkil

 9

AÇIQDIR

QAPALIDIR

filtrә

Şәkil

 7

Şәkil

 6

Şәkil

 10

Şәkil

 12

Şәkil

 11

şәkildә göstәrildiyi kimi xaçşәkilli vintaçan vasitәsilә arxa paneli

çıxarmaq vә onları götürmәk lazımdır. Paneli yerinә qurun.

Maşının gәlәcәkdә nәqli üçün vintlәri, şaybaları tıxaclarla birlikdә

saxlamaq lazımdır.

DIQQƏT!  Korpusun  mümkün  zәdәlәnmәsindәn  yayınmaq

üçün maşını, quraşdırılmış bloklama vintlәrilә, rezin vә plastik

tıxaclarla birgә işә salmayın.

3.2 MAŞININ YERLƏŞDİRİLMƏSİ

3.2.1

 Maşını bәrk, tәmiz, düz vә quru yerdә quraşdırmaq lazımdır.

Döşәmәnin  yumşaq  örtüyü  (xalı,  poliuretan  әsaslı  sәthlәr  vә  b.)

titrәmәyә sәbәb olur vә maşının hava dәyişmәsini çәtinlәşdirir.

Taxta  döşәmәyә  maşını  yerlәşdirmәdәn  qabaq,  döşәmәyә

qalınlığı 15 mm-dәn az olmayan taxta materiallarından düzәldilmiş

lövhә  bәrkidilmәlidir.  Maşının  taxta  döşәmәdәki  iş  prosesindә

tarazlığını artırmaq üçün onun küncdә yerlәşdirilmәsi tövsiyә edilir.

3.2.2

  Maşını  dәqiq  üfüqi  vәziyyәtdә  yerlәşdirin,  bunun  üçün

birinci növbәdә ayarlı ayaqlarının burğuları açımalı vә ya sıxılmalıdır.

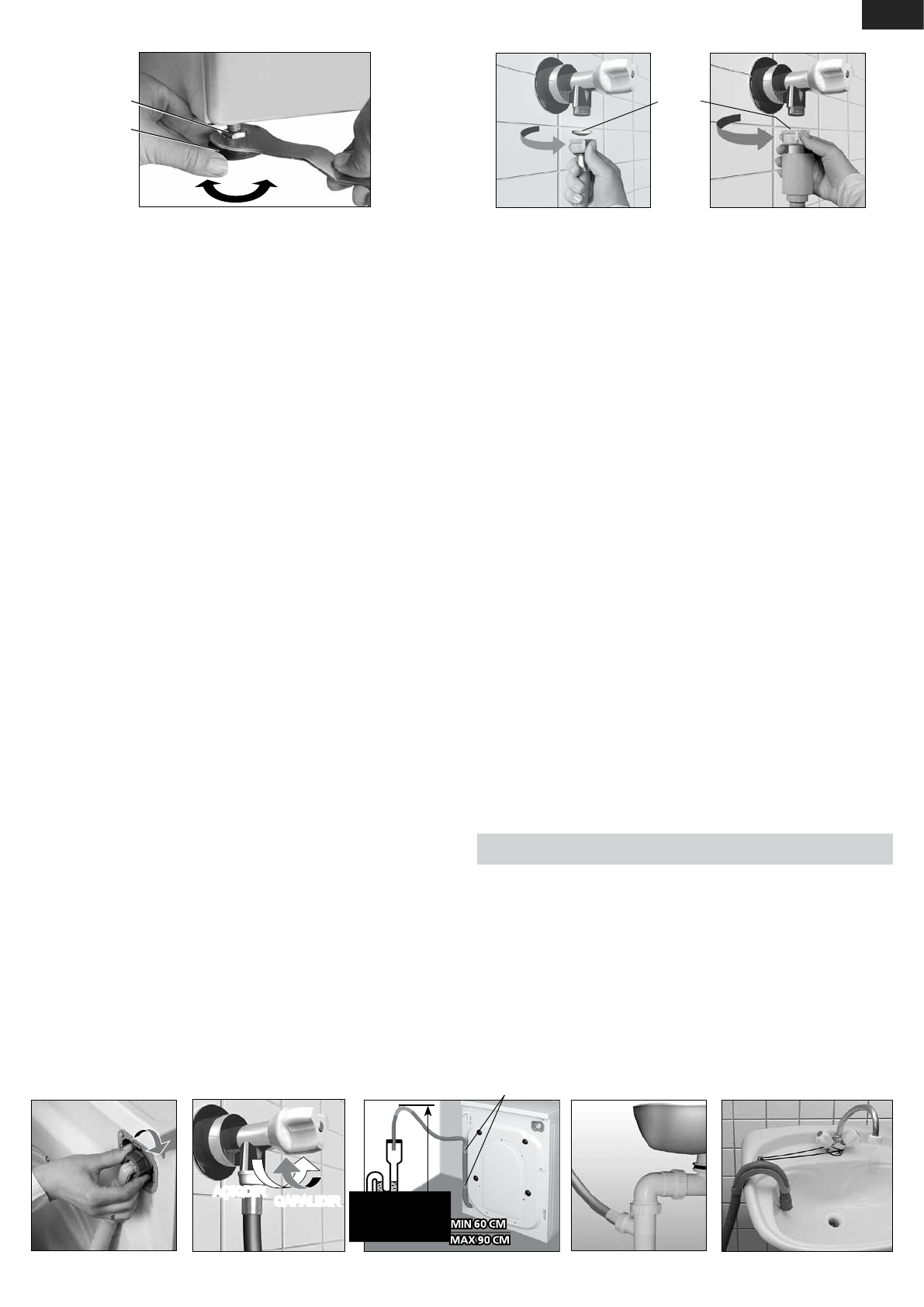

Şәkil 5-ә  uyğun  olaraq  qayka  açarı  ilә  dayaq  ayaqların  kontr

qaykalarını bir az açaraq dayaqların hündürlüyünü düzәldin vә kontr

qaykaları sıxın. Maşınının sәviyyәyә görә düzgün goyulmaması vә ya

kontr qaykaların lazımınca sıxılmaması silindrdә titrәmәyә vә yüksәk

sәs çıxmasına sәbәb ola bilәr.

DIQQƏT!  Maşının  maksimal  tarazlığına  nail  olmaq  üçün

ayaqların burulması mümkün qәdәr az olmalıdır.

3.3 MAŞININ ELEKTRIK ŞƏBƏKƏSİNƏ BAĞLANMASI

DIQQƏT! Maşın torpağa bağlanmalıdır.

3.3.1

  Maşın,  elektrik  şәbәkәsinә  İki  qütblü,  torpaq  kontaktlı,

cәrәyan  imkanı  әn  az  16 A  olan  ayrıca  elektrik  ştepseli  vasitәsi  ilә

bağlanmalıdır.  Ştepsele  üç  şәridli,  kәsiyinin  sahәsi  1,5  mm

2

-dәn

az  olmayan  mis  kabel,  ya  da  kәsiyinin  sahәsi  2,5  mm

2

-dәn  az

olmayan  alüminium  kabel  çәkilmәlidir.  Faza  teli,  cәrәyan  şiddәti

16 A keçdikdә elektriki kәsәn, cәrәyanı kәsmә vaxtı 0,1 s.-dәn çox

olmayan vә kәsmә cәrәyanı 30 mA olan avtomatik qoruma sisteminә

bağlanmalıdır.

Әgәr  ştepselә  bağlanan  kabel  göstәrilәn  tipli  deyilsә  vә  ya

maşının yerlәşdirildiyi yerdәn uzaqdırsa, elektrik şәbәkәsi yenilәnmәli,

lazım olan ştepsel taxılmalıdır. Elekrtik şәbәkәsinin yenilәnmәsi, yeni

ştepsel taxılması ixtisaslı personal tәtәfindәn yerinә yetirilmәlidir.

Qaz, isitmә, su vә ya kanalizasiya cihazlarından ayrıca mәftillә

torpaqlama xәtti cәkmәk

QADAĞANDIR.

DIQQƏT! İstehsalçı (satıcı), şәbәkәyә bağlanma qaydalarının

pozulması  nәticәyindә  sağlamlığa  vә  ya  әmlaka  vurulan  zәrәr

üçün cavabdeh deyildir.

3.4 SU ŞƏBƏKƏSİNƏ VƏ KANALİZASİYAYA BAĞLANMASI

3.4.1

 Maşın, boru ücünda yivi 3/4 düymә olan su kranı vasitәsi

ilә ancaq soyuq su şәbәkәsinә bağlanır.

3.4.2

  Maşın  suya  bağlanmadan  әvvәl,  aşağdakılara  әmәl

edilmәlidir:

— su kranı açılaraq, qum, pas vә s. şәklindәki kirin getmәsi üçün

su axıdılmalıdır;

— şәkilм 6-da göstәrildiyi kimi doldurma şlanqının vә şәkil 7-dә

göstәrildiyi  kimi  (komplektasiyadan  asılı  olaraq)  qoruyucu  sistemli

doldurma şlanqının süzgәcinin tәmiz olmasını yoxlayın;

— maşını su şәbәkәsinә şәkil 6 vә 7-dә göstәrilәn kimi elastik

borunun bir ucunu su borusunun ucuna, o bir ucunu, şәkil 8-ә uyğun

olaraq maşına bağlayaraq, gaykalarını әllә bәrk sıxın.

3.4.3

  Çәmaşir  yuyulan  zaman  su  doldurma  dәstәyi,  şәkil  9-dә

göstәrilәn kimi tam aşıq olmalıdır.

3.4.4

  Şәkil  10-a  uyğun  olaraq  su  süzmә  şlanqı  döşәmәnin

sәviyyәsindәn 60-90 sm yüksәklikdә olmalıdır.

ilә şlanqının olan dirsәklәri vә ya çәkdirmәk dirsәklәr bәrkidilmә

şlanqı götürmәk lazım deyil. Şlanqı kronşteynlәrdәn çıxartmayın vә

maşının  arxa  divarlarında  şlanqı  bәrkidәn  kronşteynlәri  yerindәn

çıxartmayın. Bu tәlәblәr yerinә yetirilmәdikdә, maşının iş qabiliyyәti

pozulmuş olacaqdır.

3.4.5

Suyun  bur  başa  kanalizasiyaya  axıdılması  üçün  maşının

su  boşaltma  borusu  axıtma  dirsәyindәn  (sifondan)  yuxarıda

kanalizasiyaya  bağlanmalıdır.  Atıq  suların  yenidәn  maşına

sumurulmәsini qabaqlamaq üçün kanalizasiya borusunun iç diametri

әn az 40 сm olmalıdır.

Axıtma  borusu,  şәkil  11-dә  göstәrilәn  kimi,  bir  başa  çıxış  ağzı

olan sifona bağlana bilәr.

3.4.6

Su yuyucu çanağa vә ya vannaya axıdılarkәn, şәkil 12-dәki

kimi, boru qatlama yerinә tәslim dәstinә daxil olan xüsusi tutacaqla

bәrkidilmәlidir. Boru tökülәn suyun içindә olmamalıdır.

DIQQƏT!  Su  doldurma  vә  ya  su  boşaltma  boruları  su

şәbәkәsinә vә kanalizasiyaya bağlandıqdan sonla qatlanmamalı

vә sıxışdırılmamalıdır.

3.4.7

  Maşın  su  şәbәkәsinә  vә  kanalizasiyaya  bağlandıqdan

sonla  boruların  hermetikliyini  yoxlanmaq  lazımdır  –  bağlantı  yerlәri

quru olmalıdır.

4   İ L K   Ç A L I Ş D I R M A

4.1 İLK ÇƏMAŞİR YUYULMASI

4.1.1

  Hәr  maşın  istehsalçı  tәrәfindәn  sınaqdan  keçirilir,  buna

gәrә dә maşının içindә bir qәdәr su ola bilәr. Maşının tәmizlәnmәsi

vә  sınaqdan  sonra  qalan  suyun  boşaldılması  üçün,  ilk  yuyulma

çәmaşirsiz olmalıdır.

4.1.2

 İlk yuyulma «PAMBIQ» proqramı vә 90

0

C hәrarәt seçilәrәk

hәyata keçirilmәlidir (Әlavәyә baxın).

DIQQƏT!  İlk  yuyulma  zamanı  sürgünün  2-ci  bölümünә,

şәkil 14  vә  15-ә  uyğun  olaraq,  maksimal  yuklü  maşın  üçün

istehsal edәn zavodun tövsiyә etdiyi yuyucu maddә normasının

yarısını qoyun.

kronşteyn
