101

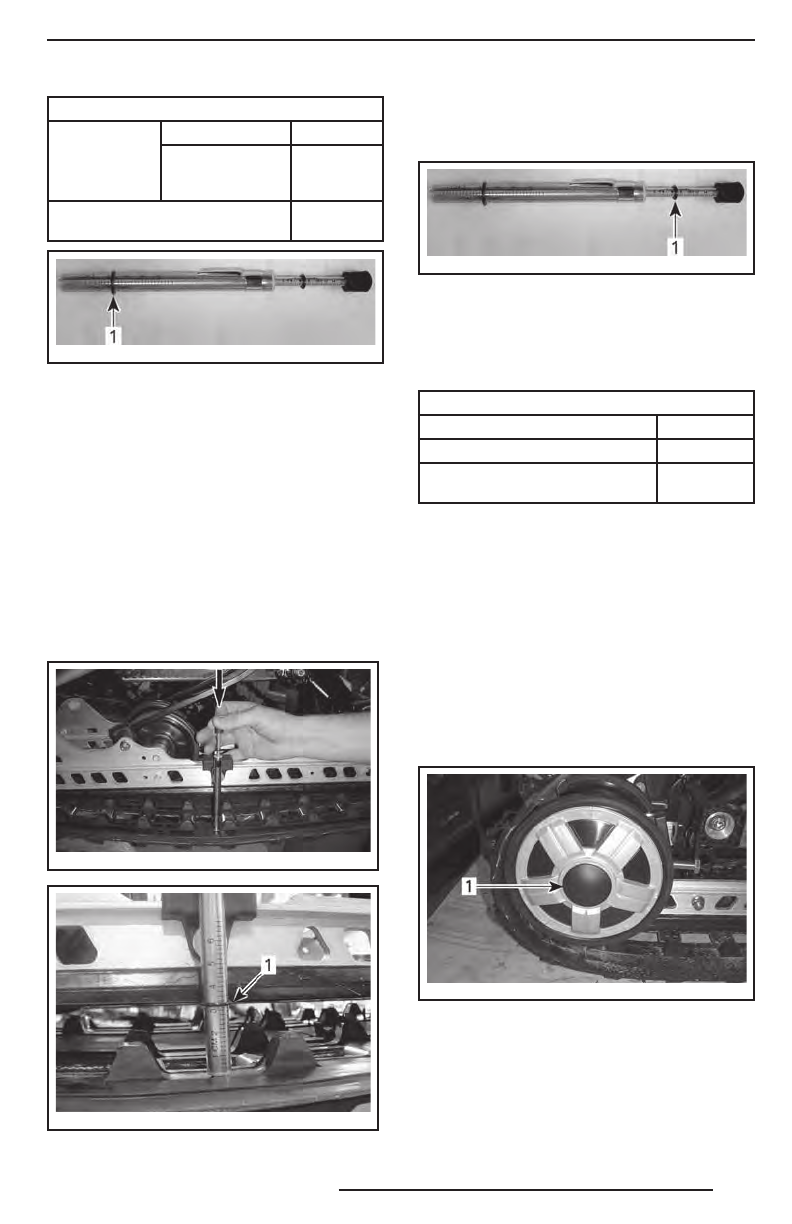

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка

величины

прогиба

гусеницы

Tundra Sport

30–35 мм

Tundra

LT Tundra

Extreme

40–45 мм

Полученное

значение нагрузки

7,3 кг

mmr200 9-1 33-0 03_ b

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо установлено в положение, соот-

ветствующее техническим характеристикам

5.  Установите верхнее кольцо инструмен-

та в положение, соответствующее уси-

лию 0 кгс.

6.  Установите инструмент для измере-

ния  натяжения  на  гусеницу  посере-

дине между передними и задними на-

правляющими катками.

7.  Нажмите на инструмент вниз, чтобы

нижнее  кольцо  оказалось  на  одном

уровне  с  нижней  частью  накладки

опорного полоза.

mmr200 9-1 33-0 01_ a

mmr200 9-1 33-0 02_ a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

8.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего кольца

инструмента.

mmr200 9-1 33-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

9.  Полученное значение должно соответ-

ствовать данным, приведённым в рас-

положенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Величина прогиба (SC-5M)

30–35 мм

Величина прогиба (SC-5U)

40–45 мм

Полученное значение

нагрузки

7,3 кг

10.  Если  полученное  значение  не  со-

ответствует данным, приведённым

в таблице, отрегулируйте натяжение

гусеницы. Более подробная информа-

ция приведена в параграфе «

РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

».

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

mmr200 8-0 48-0 07_ a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте  болты  крепления  задних

направляющих катков.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
