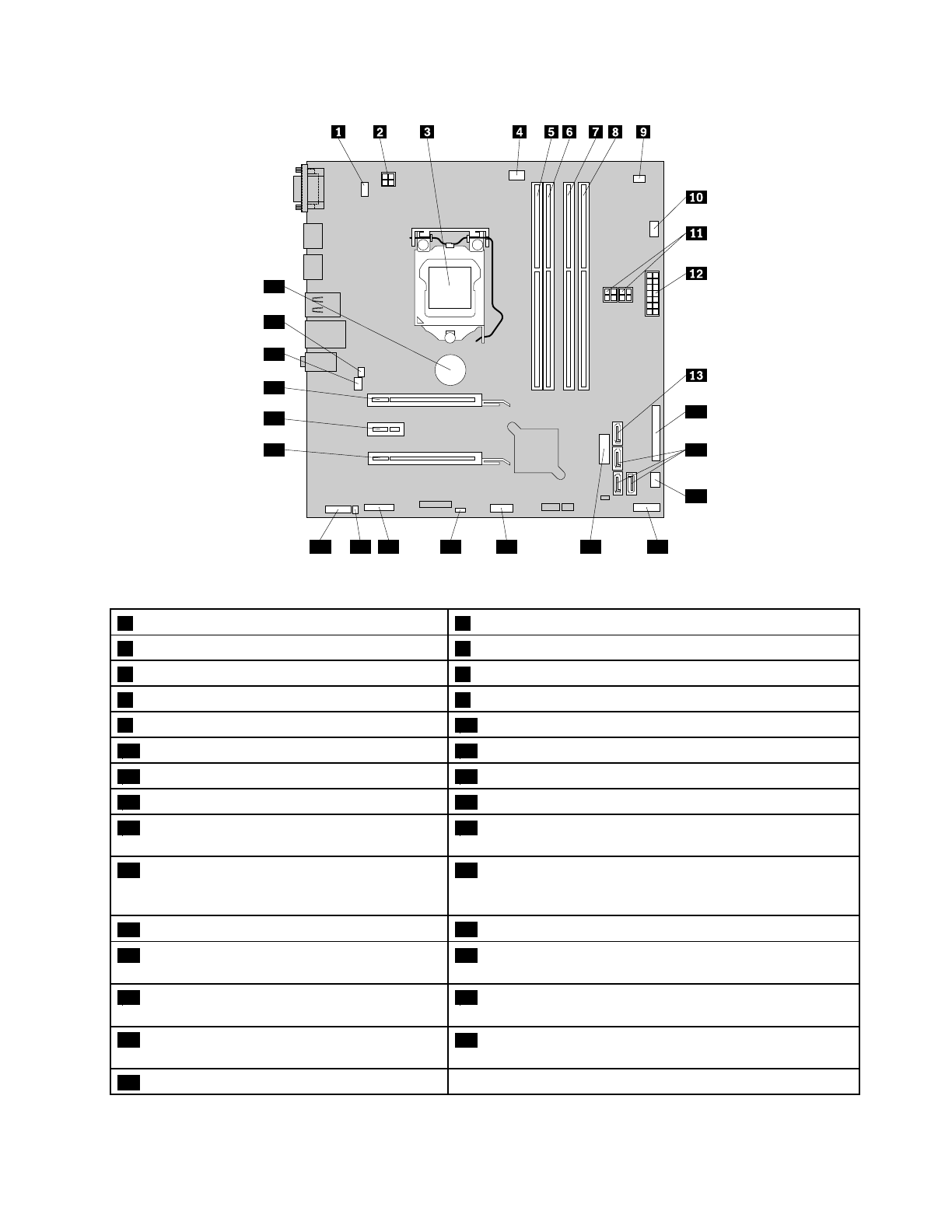

Рис. 6. Размещение компонентов на материнской плате компьютера ThinkCentre M83
1
Разъем PS/2 клавиатуры и мыши
2
4-Штырьковый разъем питания
3
Микропроцессор
4
Разъем вентилятора микропроцессора
5
Гнездо модуля памяти 1 (DIMM1)
6
Гнездо модуля памяти 2 (DIMM2)
7
Гнездо модуля памяти 3 (DIMM3)
8
Гнездо модуля памяти 4 (DIMM4)
9
Разъем термодатчика
10
Разъем вентилятора жесткого диска
11
4-штырьковые разъемы питания (2)
12
14-Штырьковый разъем питания
13
Разъем eSATA
14
Параллельный разъем
15
Разъемы SATA 3.0 (3)
16
Разъем вентилятора блока питания
17
Разъем лицевой панели
18
Передний разъем USB 2 (для подключения USB-портов
1 и 2 на лицевой панели)
19
Разъем USB 1 на передней панели
(для подключения портов дополнительных
USB-устройств)
20
Перемычка стирания CMOS/восстановления
21
Последовательный разъем (COM2)
22
Разъем внутреннего динамика
23
Аудиоразъем лицевой панели
24
Гнездо для карты PCI Express (ширина физического
соединения x16; согласуемое соединение, ширина x4, x1)
25
Гнездо для карты PCI Express x1
26
Гнездо платы графического контроллера PCI Express
x16
27
Разъем вентилятора компьютера
28
Разъем датчика установленного кожуха (датчик
проникновения)
29
Батарейка
15
