Чтобы заменить блок радиатора и вентилятора, выполните следующие действия.

1. Выключите компьютер и выньте из розеток вилки всех шнуров питания.

2. Снимите кожух компьютера. Смотрите раздел “Как снять кожух” на странице 42.

3. Положите компьютер на бок, чтобы было проще добраться до материнской платы.

4. Найдите блок радиатора и вентилятора. Смотрите раздел “Как найти компоненты, установленные

на материнской плате” на странице 14.

5. Отсоедините кабель блока радиатора и вентилятора от разъема вентилятора микропроцессора

на материнской плате. Смотрите раздел “Как найти компоненты, установленные на материнской
плате” на странице 14.

6. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской

плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отворачивать осторожно, чтобы не повредить материнскую плату.

Эти четыре винта нельзя удалить из блока радиатора и вентилятора.

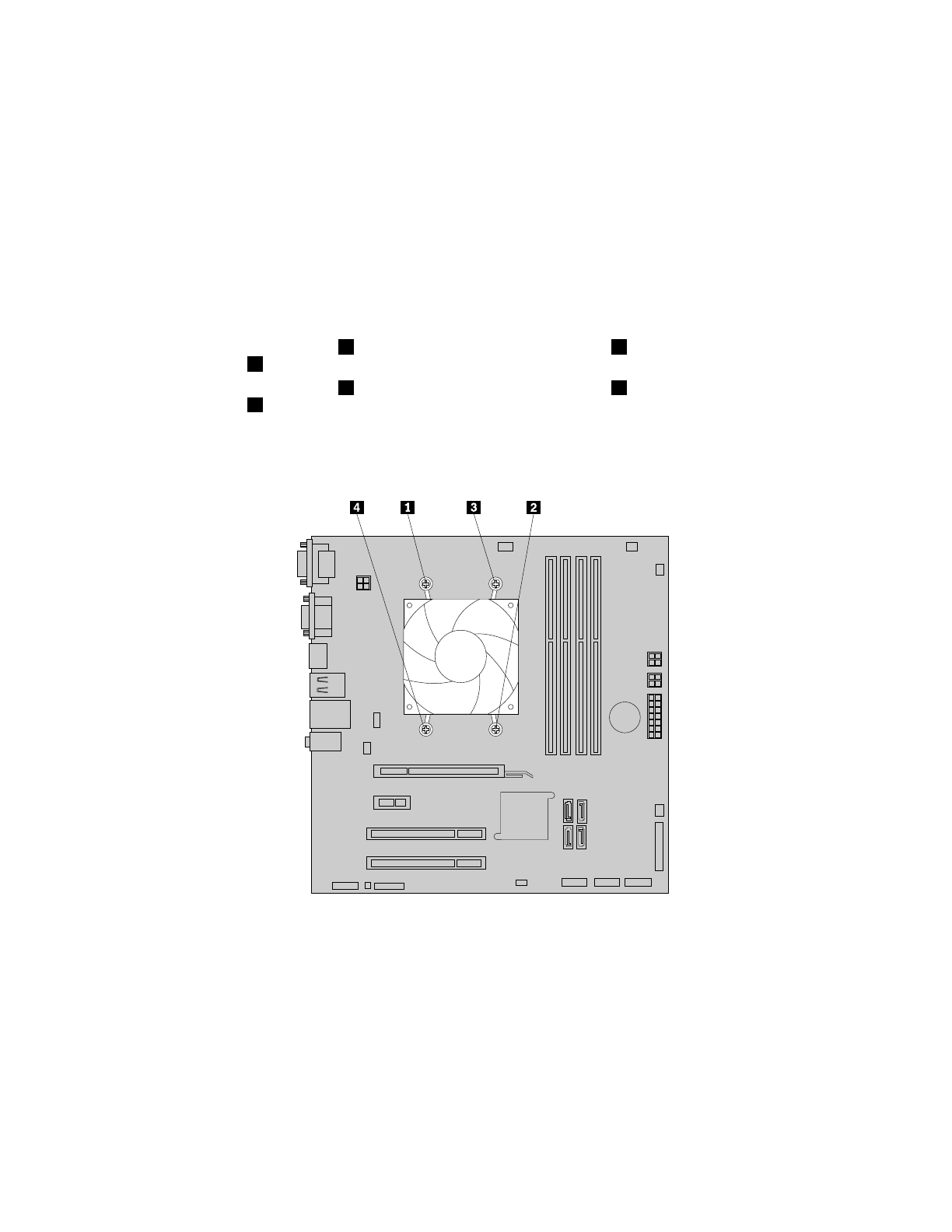

Рис. 32. Снятие блока радиатора и вентилятора

7. Снимите неисправный блок радиатора и вентилятора с материнской платы.

Примечания:

a. Чтобы снять блок радиатора и вентилятора с микропроцессора, его, возможно, придется

немного повернуть.

b. Не прикасайтесь к термосмазке при работе с блоком радиатора и вентилятора.

8. Установите новый блок радиатора и вентилятора на материнскую плату так, чтобы четыре

отверстия для винтов совместились с отверстиями на материнской плате.
