Расположение разъемов на задней панели компьютера

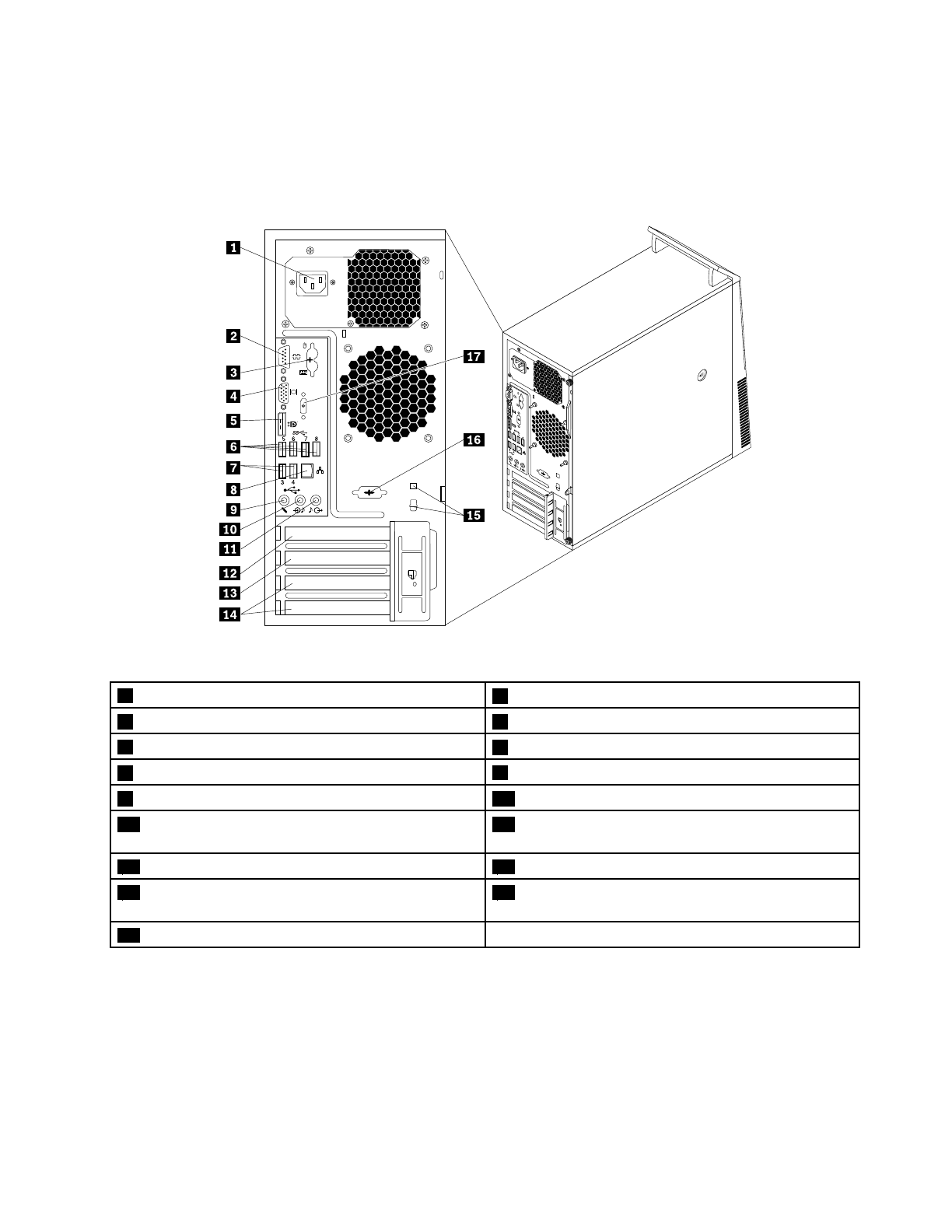

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 11 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

Рис. 2. Расположение разъемов на задней панели компьютера

1

Разъем питания

2

Последовательный порт (последовательный порт 1)

3

Разъемы клавиатуры и мыши PS/2 (дополнительно)

4

Разъем монитора VGA

5

Разъем DisplayPort 1

6

Разъемы USB 3.0 (USB-порты 5–8)

7

Разъемы USB 2.0 (USB-порты 3 и 4)

8

Разъем Ethernet

9

Микрофон

10

Линейный аудиовыход

11

Линейный аудиовход

12

Гнездо платы графического контроллера PCI

Express x16

13

Гнездо для карты PCI Express x1

14

Гнезда плат PCI (2)

15

Гнезда замков для троса (2)

16

Дополнительный последовательный порт

(последовательный порт 2)

17

Разъем DisplayPort 2 (дополнительно)

Примечание:

Если в компьютере установлена видеокарта, убедитесь в том, что вы используете

разъемы монитора на видеокарте.
