Как найти компоненты, установленные на материнской плате

На Рис. 4 “Размещение компонентов материнской платы” на странице 14 показано размещение
компонентов на материнской плате.

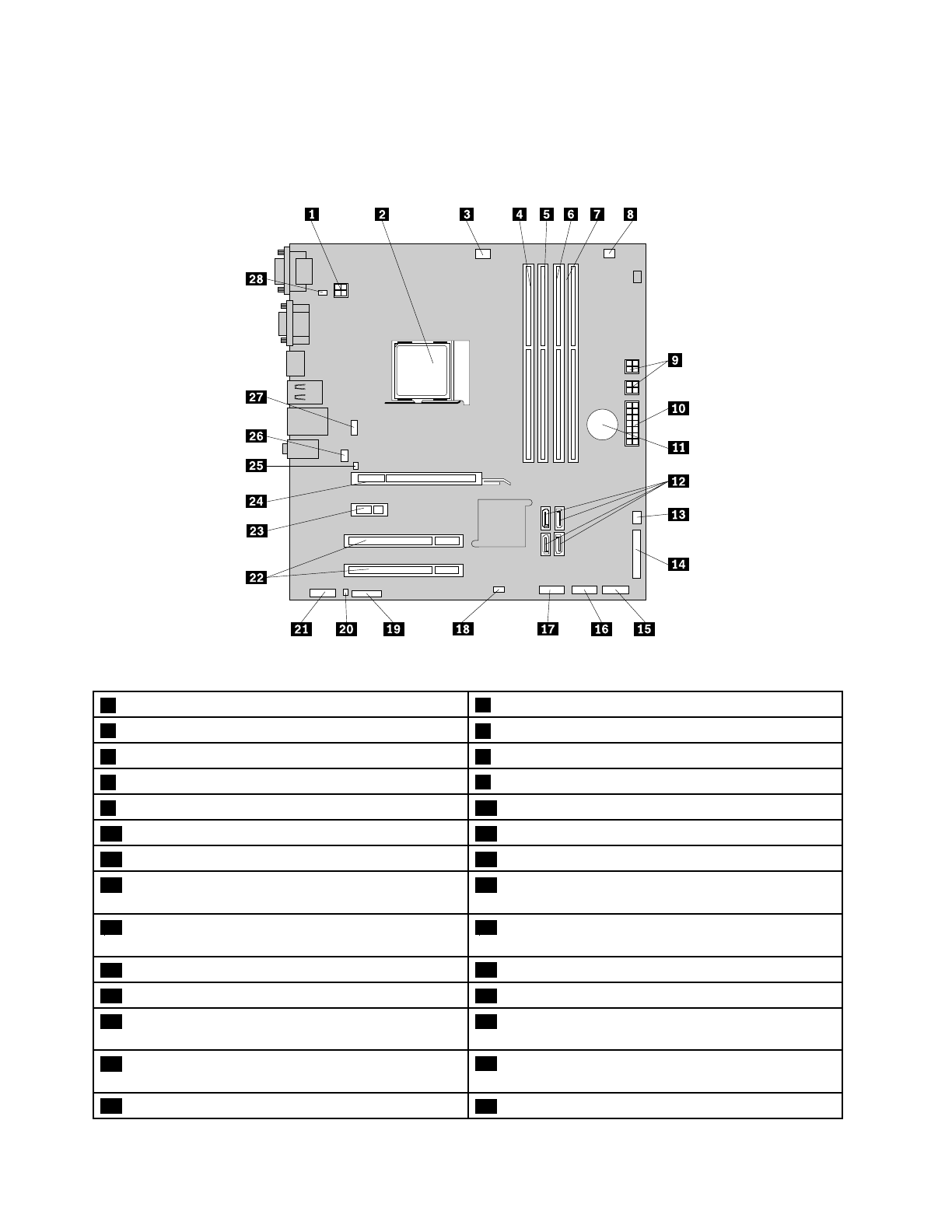

Рис. 4. Размещение компонентов материнской платы

1

4-Штырьковый разъем питания

2

Микропроцессор

3

Разъем вентилятора микропроцессора

4

Гнездо модуля памяти 1 (DIMM 1)

5

Гнездо модуля памяти 2 (DIMM 2)

6

Гнездо модуля памяти 3 (DIMM 3)

7

Гнездо модуля памяти 4 (DIMM 4)

8

Разъем термодатчика

9

4-штырьковые разъемы питания (2)

10

14-Штырьковый разъем питания

11

Батарейка

12

Разъемы SATA 3.0 (4)

13

Разъем вентилятора блока питания

14

Параллельный разъем

15

Разъем на передней панели (для подсоединения

светодиодных индикаторов и кнопки питания)

16

Передний разъем USB 1 (для подключения

USB-портов 1 и 2 на лицевой панели)

17

Передний разъем USB № 2 (для подключения

дополнительного устройства USB)

18

Перемычка стирания CMOS/восстановления

19

Разъем последовательного порта (COM2)

20

Разъем внутреннего динамика

21

Аудиоразъем лицевой панели

22

Гнезда плат PCI (2)

23

Гнездо для карты PCI Express x1

24

Гнездо платы графического контроллера PCI

Express x16

25

Разъем датчика установленного кожуха (датчик

проникновения)

26

Разъем вентилятора компьютера

27

Разъем DisplayPort

28

Разъем PS/2 клавиатуры и мыши

14

ThinkCentre M78 Руководство пользователя
