7. Чтобы установить в крепежную скобку новый жесткий диск, отогните скобку и совместите

штырьки

1

,

2

,

4

и

5

на скобке с отверстиями на жестком диске.

Важно:

Не прикасайтесь к печатной плате

3

в нижней части жесткого диска.

8. Подсоедините к новому жесткому диску сигнальный кабель и кабель питания.

9. Вставьте две фиксирующие защелки

1

крепежной скобы жесткого диска в соответствующие

отверстия сбоку отсека дисководов оптических дисков, а затем поверните жесткий диск и скобу
вниз, чтобы крепежная скоба и диск встали на место.

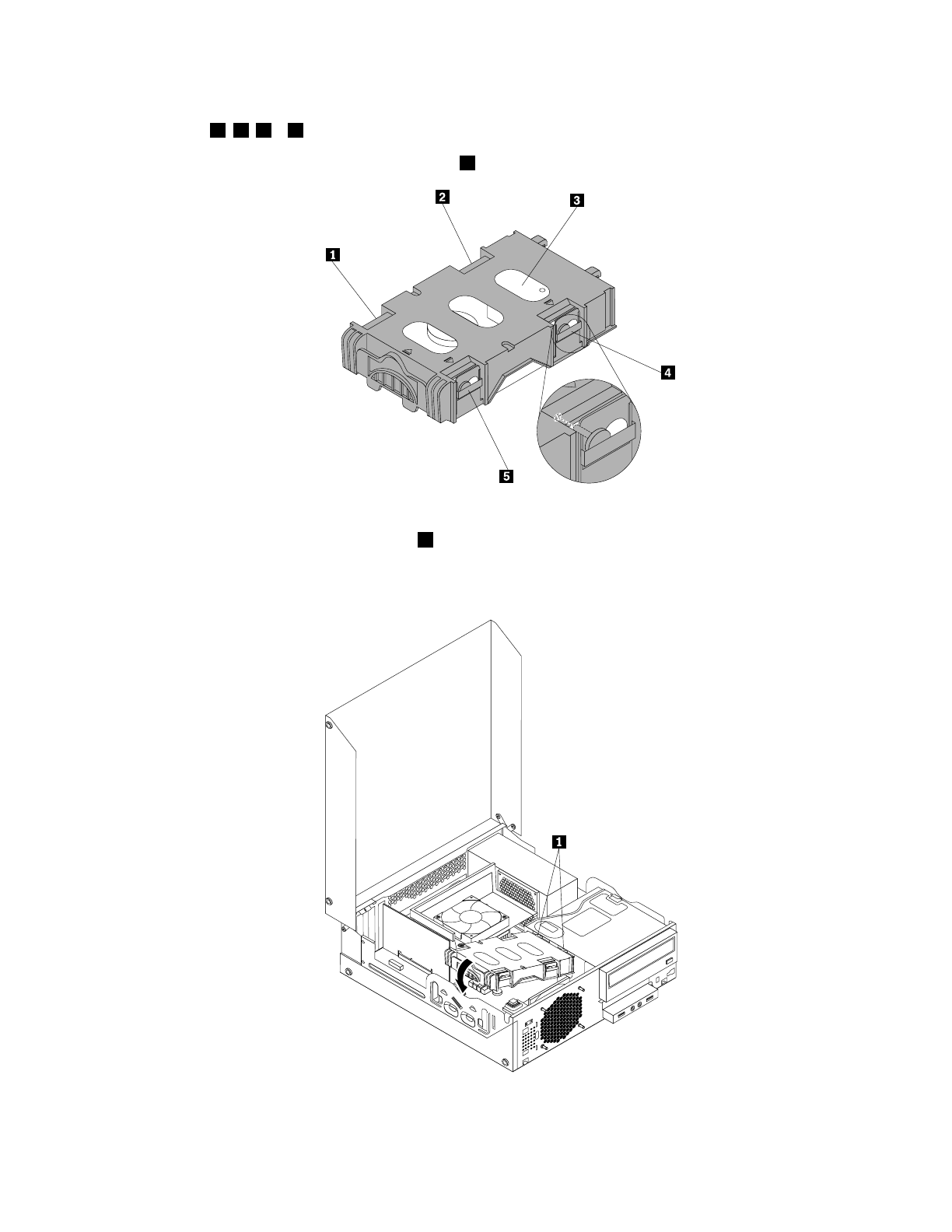

Рис. 28. Установка жесткого диска
