Расположение разъемов на задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 11 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

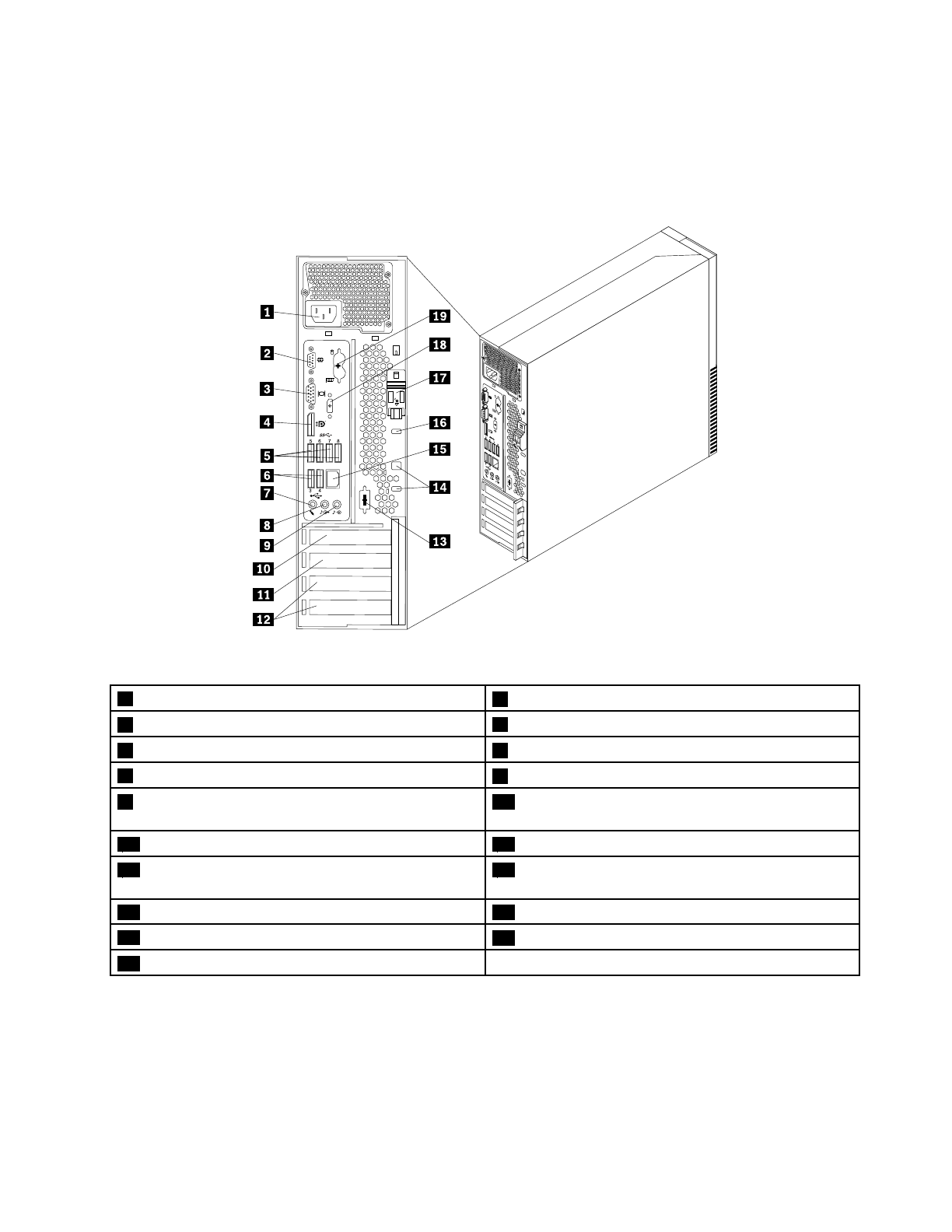

Рис. 2. Расположение разъемов на задней панели компьютера

1

Разъем питания

2

Последовательный порт (последовательный порт 1)

3

Разъем монитора VGA

4

Разъем DisplayPort 1

5

Разъемы USB 3.0 (USB-порты 5–8)

6

Разъемы USB 2.0 (USB-порты 3 и 4)

7

Микрофон

8

Линейный аудиовыход

9

Линейный аудиовход

10

Гнездо платы графического контроллера PCI

Express x16

11

Гнездо для карты PCI Express x1

12

Гнезда плат PCI (2)

13

Дополнительный последовательный порт

(последовательный порт 2)

14

Гнезда замков для троса (2)

15

Разъем Ethernet

16

Гнездо с защитным замком

17

Кнопка высвобождения кожуха

18

Разъем DisplayPort 2 (дополнительно)

19

Разъемы клавиатуры и мыши PS/2 (дополнительно)

Примечание:

Если в компьютере установлена видеокарта, убедитесь в том, что вы используете

разъемы монитора на видеокарте.
