Расположение разъемов на задней панели компьютера

На следующем рисунке показано расположение разъемов на задней панели компьютера. Некоторые
разъемы на задней панели компьютера имеют цветовую маркировку; это помогает определить
место подключения кабелей.

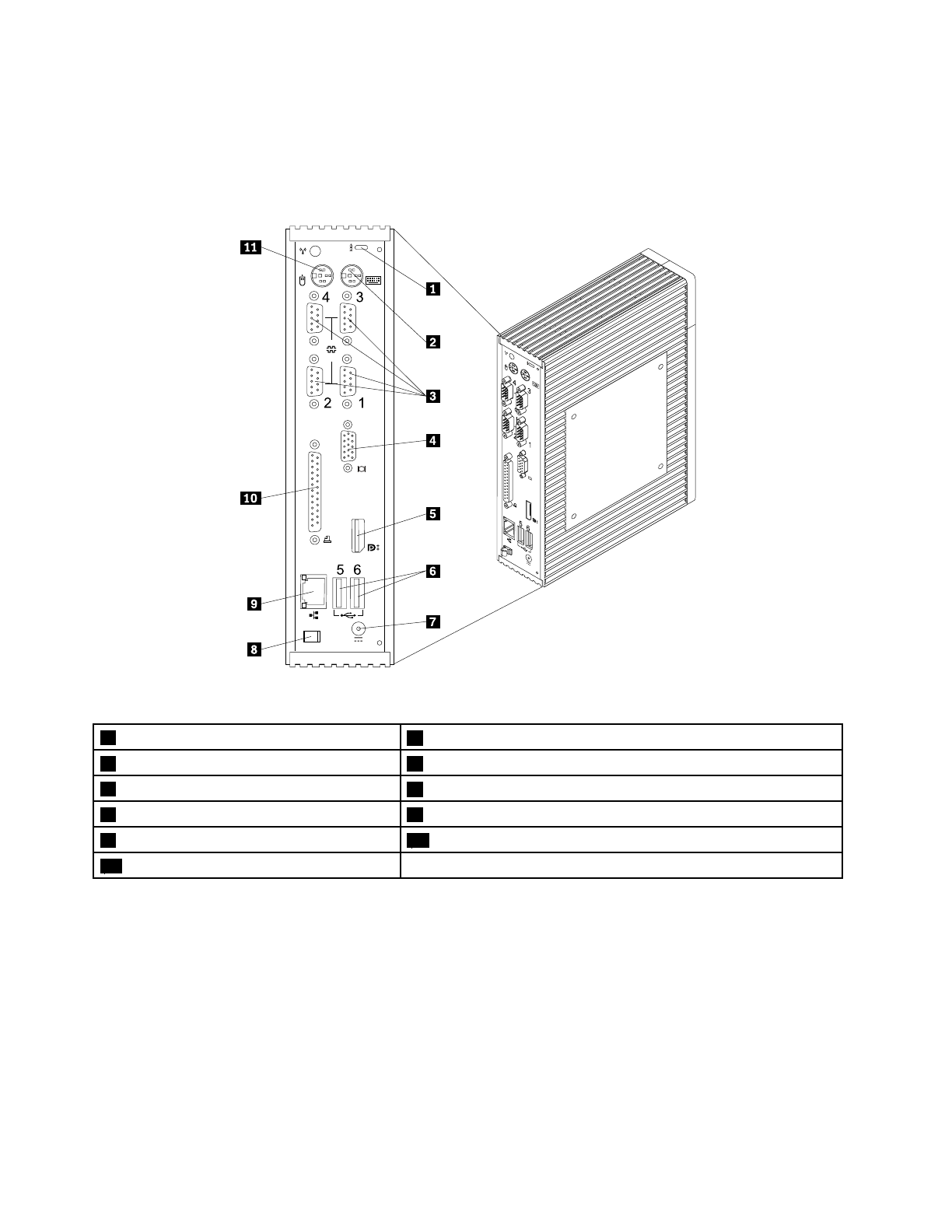

Рис. 2. Расположение разъемов на задней панели компьютера

Гнездо с защитным замком

Разъем PS/2 клавиатуры

Последовательные разъемы (4)

Разъем монитора VGA

Разъем DisplayPort

Разъемы USB 2.0 (2)

Разъем адаптера питания

Кабельная петля адаптера электропитания

Разъем Ethernet

Параллельный разъем

Разъем PS/2 мыши

Примечание:

Если в компьютере установлена видеокарта, убедитесь в том, что вы используете

разъемы монитора на видеокарте.

Разъем

Описание

Pазъем DisplayPort

Используется для подключения монитора высокого разрешения, монитора
прямого подключения (direct-drive monitor) или других устройств с разъемом
DisplayPort.

Pазъем Ethernet

К этому разъему подключается кабель Ethernet для локальной сети.

Примечание:

Чтобы обеспечить функционирование компьютера в

соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.

ThinkCentre M32 Руководство пользователя
