5. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской
плате, в указанной ниже последовательности:
a. Частично вывинтите винт
1
, затем полностью вывинтите винт
2
, после чего полностью
вывинтите винт
1
.
b. Частично вывинтите винт
3
, затем полностью вывинтите винт
4
, после чего полностью
вывинтите винт
3
.
Примечание:
Винты нужно отворачивать осторожно, чтобы не повредить материнскую плату.
Эти четыре винта нельзя удалить из блока радиатора и вентилятора.

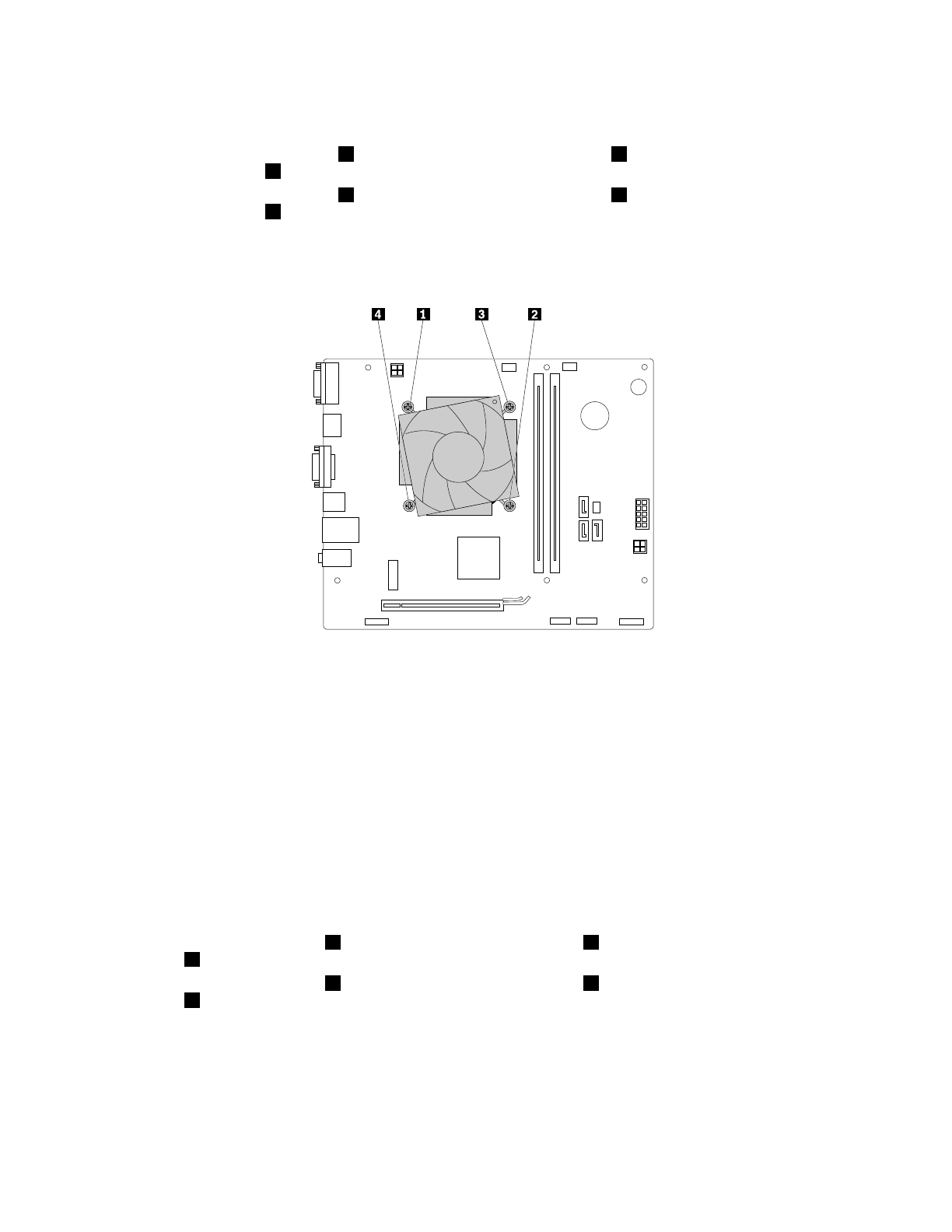

Рис. 17. Снятие блока радиатора и вентилятора
6. Снимите неисправный блок радиатора и вентилятора с материнской платы.
Примечания:
• Чтобы снять блок радиатора и вентилятора с микропроцессора, его, возможно, придется
немного повернуть.
• Не прикасайтесь к термосмазке при работе с блоком радиатора и вентилятора.
7. Установите новый блок радиатора и вентилятора на материнскую плату так, чтобы четыре
отверстия для винтов совместились с отверстиями на материнской плате. Убедитесь, что
кабель радиатора и блока вентилятора направлен к разъему вентилятора микропроцессора на
материнской плате.
8. Закрепите блок радиатора и вентилятора четырьмя винтами в указанной ниже
последовательности. Не перетягивайте винты.
a. Частично затяните винт
1
, затем полностью затяните винт
2
, после чего полностью затяните
винт
1
.
b. Частично затяните винт
3
, затем полностью затяните винт
4
, после чего полностью затяните
винт
3
.
9. Подключите кабель блока радиатора и вентилятора к разъему вентилятора микропроцессора
на материнской плате. См. раздел “Компоненты, расположенные на материнской плате” на
странице 7.
Что делать дальше:
• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.
56
Lenovo S510 Руководство пользователя
