Компоненты, расположенные на материнской плате
Примечание:
Сведения о компонентах, показанных на приведенном ниже рисунке, но отсутствующих
в представленной ниже таблице, см. в разделах “Вид сверху” на странице 1 и “Вид снизу” на
странице 3.

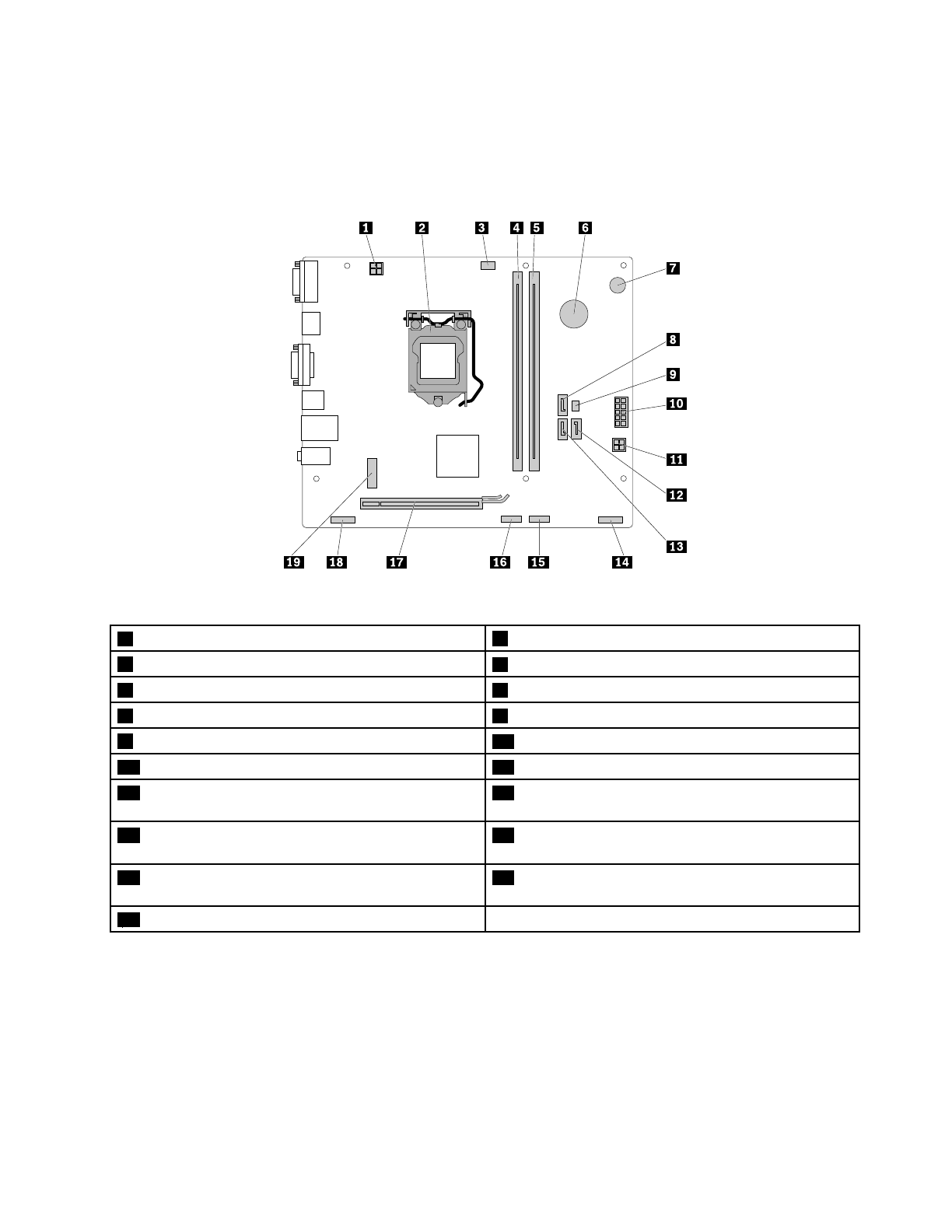

Рис. 4. Компоненты, расположенные на материнской плате
1
4-Штырьковый разъем питания
2
Гнездо микропроцессора
3
Разъем вентилятора микропроцессора
4
Гнездо модуля памяти (DIMM1)
5
Гнездо модуля памяти (DIMM2)
6
Плоская круглая батарейка
7
Зуммер
8
Разъем SATA 1 (разъем SATA 3.0)
9
Разъем термодатчика
10
10-Штырьковый разъем питания
11
4-Штырьковый разъем питания
12
Разъем SATA 3 (разъем SATA 3.0)
13
Разъем SATA 2 (разъем SATA 3.0)
14
Разъем на передней панели (для подсоединения
светодиодных индикаторов и кнопки питания)
15
Передний разъем USB (для подключения разъемов
USB на лицевой панели)
16
Разъем устройства считывания карт
17
Гнездо платы графического контроллера PCI
Express x16
18
Аудиоразъем лицевой панели
19
Гнездо для карты M.2 Wi-Fi
7
