YDP-161/141 Руководство пользователя

33

\\\\\\\\\\

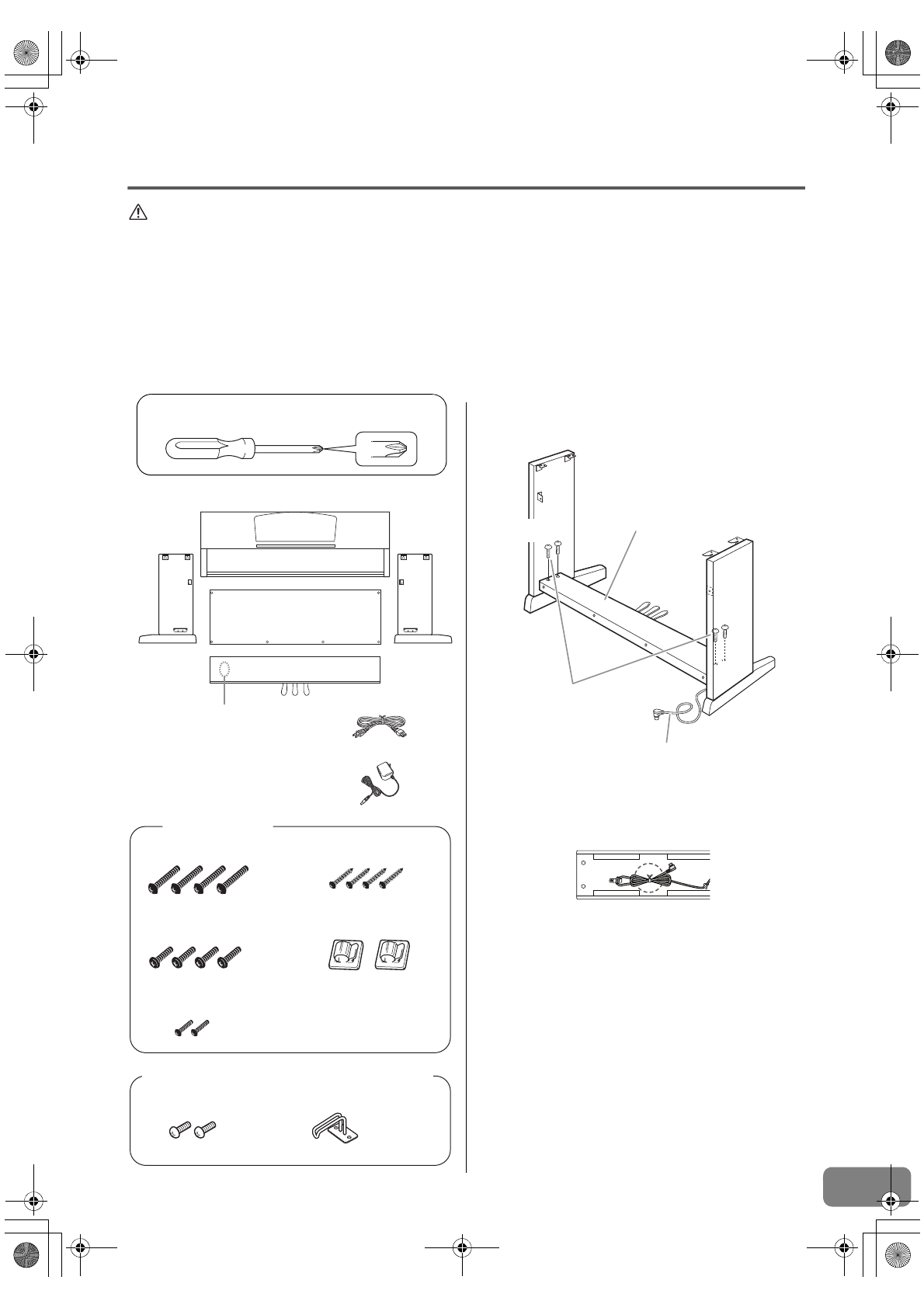

Сборка подставки для клавиатуры

ВНИМАНИЕ

• Будьте внимательны: не перепутайте компоненты и устанавливайте их в правильном направлении. Выполняйте

сборку согласно следующей инструкции.

• Для сборки требуется не менее двух человек.

• Осуществляйте сборку на твёрдой и ровной поверхности пола в просторном месте.

• Обязательно используйте крепежные винты, входящие в комплект поставки, вставляйте винты в соответствующи их

размеру отверстия. Использование не подходящих по размеру винтов может привести к повреждению устройства
или сбоям в работе.

• После завершения сборки каждой части затяните винты.

• Для разборки подставки выполните последовательность операций, приведенную ниже, в обратном порядке.

Выньте из пакета комплектующие и убедитесь, что они
все в наличии.

1

Прикрепите (не затягивая) C к D и E.

1-1

Отвяжите и распрямите упакованный кабель.
Не выбрасывайте виниловый шнурок. Он
понадобится на шаге 6.

1-2

Совместите D и E с краями C.

1-3

Прикрепите D и E к C, закрутив пальцами
длинные винты

1

 (6 Ч 20 мм).

Приготовьте крестовую (+) отвертку.

B

A

D

E

C

Кабель педалей,
прикрепленный внутри

Кабель питания

(YDP-161)

Адаптер переменного тока

 (YDP-141)

Детали сборки

1

 Длинные винты 6 Ч 20 мм, 4 шт.

2

 Короткие винты 6 Ч16 мм, 4 шт.

3

 Тонкие винты 4 Ч12 мм, 2 шт.

4

 Самонарезающие

винты 4 Ч 20 мм, 4 шт.

Держатели для
кабеля, 2 шт.

Крючок для наушников (только для YDP-161)

5

 Тонкие винты 4 Ч10 мм, 2 шт.

Крючок для наушников

L

C

D

E

1-2

1-3

1-1
