YDP-135 Руководство пользователя

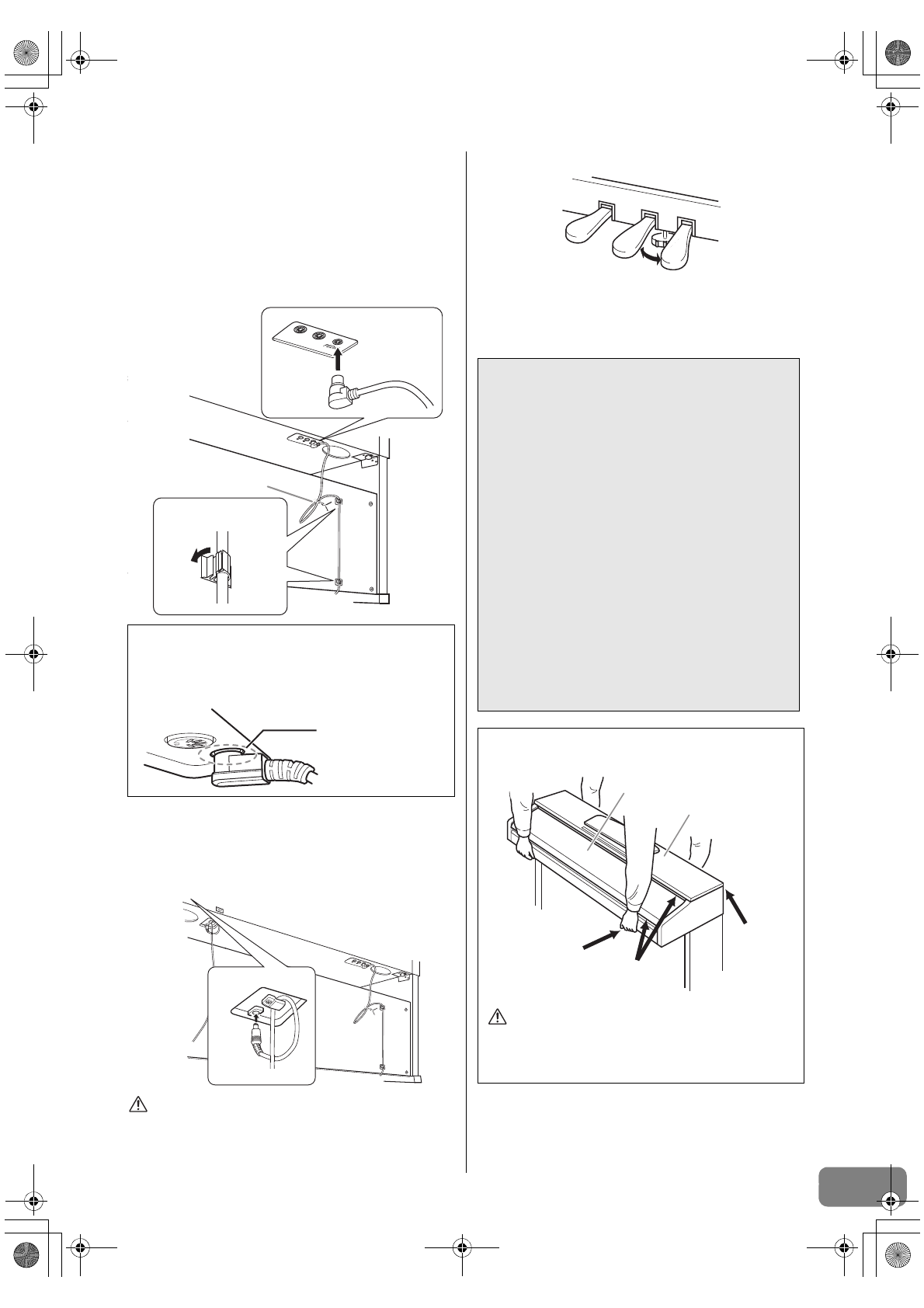

Сборка подставки для клавиатуры

33

\\\\\\\

6

Подключите педальный шнур.

6-1

Вставьте вилку педального шнура сзади
в разъем для педалей [PEDAL].

6-2

Присоедините держатели шнура к задней
панели, как показано на рисунке, затем
защелкните шнур в держателях.

6-3

Если педальный шнур оказался длиннее, чем
нужно, закрепите лишнюю часть с помощью
винилового шнурка.

7

Подсоедините блок питания к устройству.

7-1

Вставьте штекер постоянного тока от адаптера
питания в гнездо DC IN, смотайте лишний кабель
и повесьте его на крючок так, чтобы штекер не
мог случайно отсоединиться.

ВНИМАНИЕ

При закреплении кабеля на крюке не перегибайте
его слишком сильно. Это может привести к короткому
замыканию или пожару.

8

Установите регулятор.

Поворачивайте регулятор до тех пор, пока он не
придет в тесный контакт с поверхностью пола.

■

После завершения сборки проверьте

описанное ниже.

■

Подключение педального шнура

Надежно подключите педальный шнур, чтобы не было
видно металлической части вилки шнура. Иначе
педаль может не работать.

6-1

6-3

6-2

MIDI

Вставьте шнур до
конца, чтобы не было
видно металлической
части вилки.

•

Не осталось ли «лишних» деталей?

→

 Проверьте сборку и исправьте ошибки.

•

Не мешает ли инструмент открывать двери

и перемещать предметы?

→

 Поставьте инструмент в удобное место.

•

Не дребезжит ли инструмент, когда вы его

трясете?

→

 Затяните все винты.

•

Не смещается ли блок педалей и не слышно ли

дребезжания при нажатии на педали?

→

 Поверните регулятор так, чтобы он твердо

стоял на полу.

•

Плотно ли вставлены в разъемы педальный шнур

и кабель питания?

→

 Проверьте соединения.

•

Если при игре на клавишах основной блок

инструмента скрипит или покачивается,

посмотрите схему сборки и затяните все винты.

При перемещении собранного инструмента всегда
беритесь за нижнюю часть основного блока.

ВНИМАНИЕ

Не беритесь за крышку клавиатуры или ее верхнюю
часть. Неправильная переноска может привести
к выходу инструмента из строя или к травме.

Крышка клавиатуры

Верхняя часть

Не беритесь
здесь

Беритесь
здесь

Не
беритесь
здесь
