YDP-135 Руководство пользователя

32

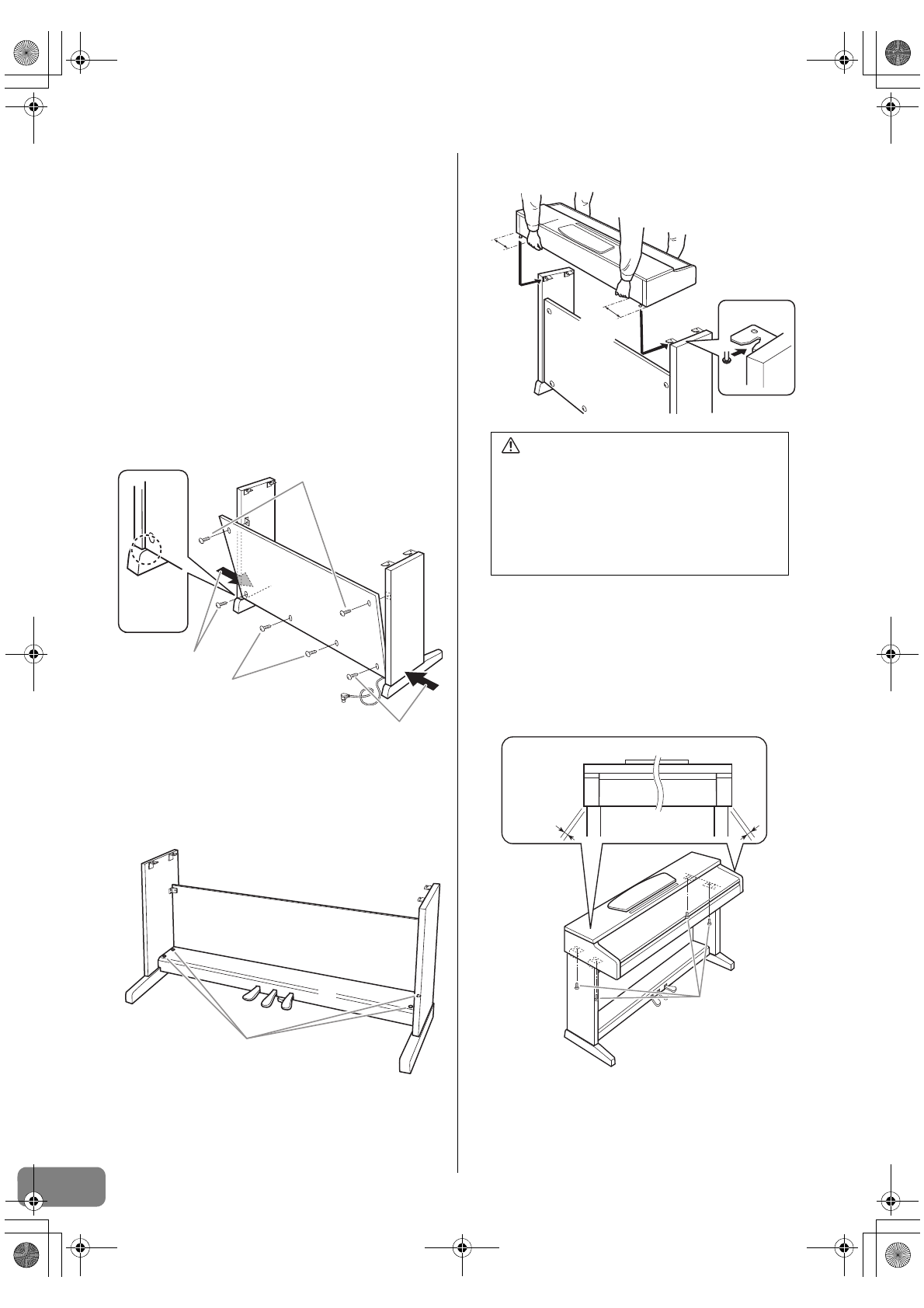

Сборка подставки для клавиатуры

\\\\\\\

2

Присоедините компонент В.

В зависимости от модели приобретенного цифрового
фортепиано цвет поверхности одной стороны B
может отличаться от цвета другой стороны. В этом
случае установите B так, чтобы сторона, сходная по
цвету с D и E, была обращена к исполнителю.

2-1

Установите нижнюю часть B на каждую ножку D
и E, затем прикрепите верхнюю часть к D и E.

2-2

Прикрепите верхнюю часть B к D и E, закрутив
пальцами тонкие винты

3

 (4 Ч 12 мм).

2-3

Нажимая на нижнюю часть D и E с внешней
стороны, прикрепите нижние края B двумя
саморезами

4

 (4 Ч 20 мм).

2-4

Вставьте два других самореза

4

 (4

Ч

 20 мм)

в два других отверстия под винты, чтобы
закрепить компонент B.

2-5

Затяните винты на верхней части B,
установленные на шаге 2-2.

3

Затяните винты на C, установленные
на шаге 1-3.

4

Установите компонент А.

5

Закрепите компонент A.

5-1

Подравняйте A так, чтобы при виде спереди ее
левый и правый края равномерно выступали за
края D и E.

5-2

Закрепите A, затянув короткие винты

2

(6 Ч 16 мм) спереди.

R

L

B

D

E

2-2, 2-5

2-1

2-3

2-4

2-3

Установите
нижние края
задней панели
на каждую
ножку.

B

C

3

ВНИМАНИЕ

• Следите за тем, чтобы не защемить пальцы

между основным блоком и задней или

боковыми панелями. Будьте предельно

осторожны и не роняйте основной блок.

• Держите клавиатуру только так, как показано

на рисунке.

A

B

D

E

Минимум
10 см

Минимум
10 см

При установке держите руки на
расстоянии не менее 10 см от краев.

5-1

5-2

A

Выступы
панели A
