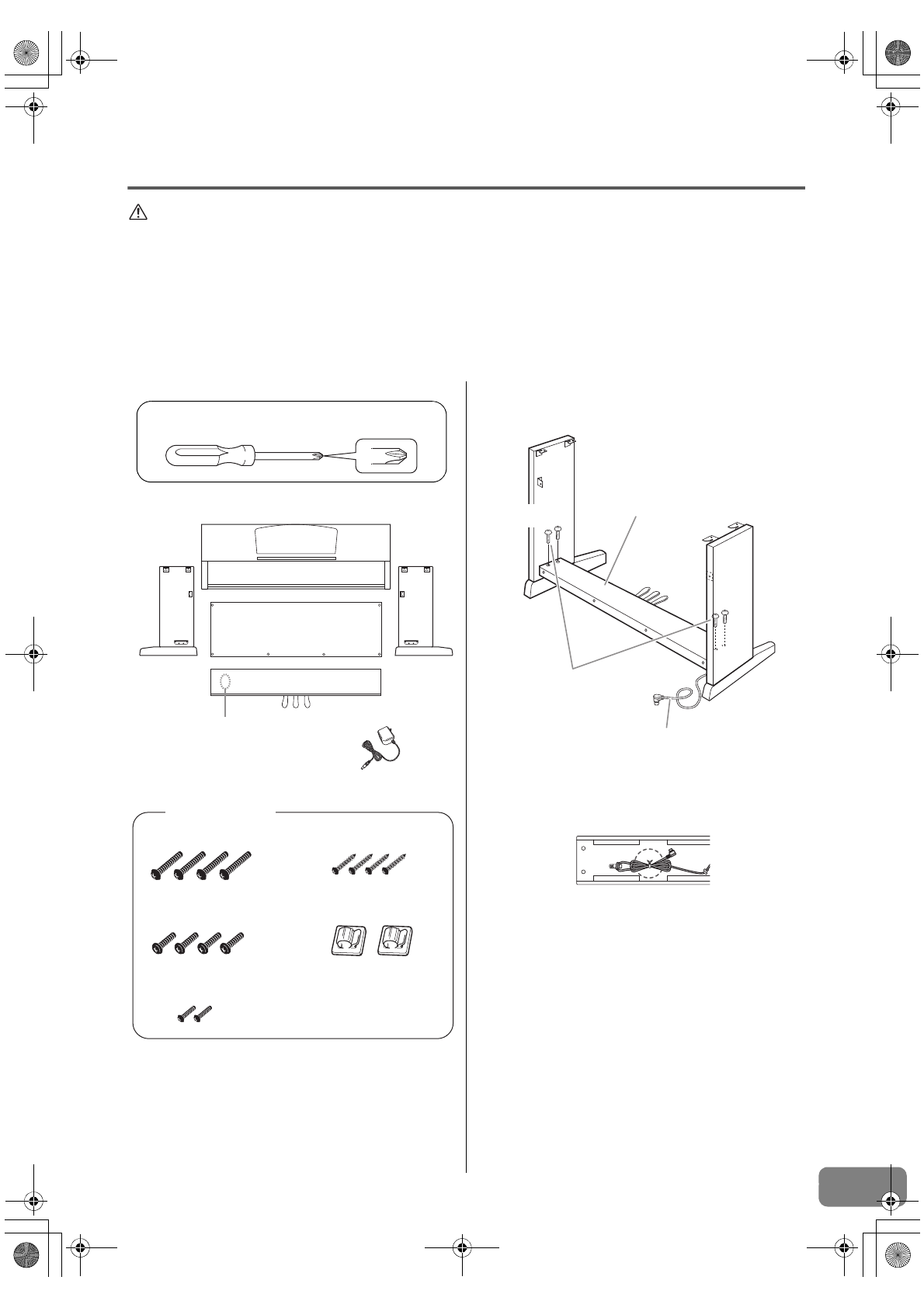

Сборка подставки для клавиатуры

ВНИМАНИЕ

• Будьте внимательны: не перепутайте компоненты и устанавливайте их в правильном порядке. Выполняйте сборку

согласно приведенной ниже инструкции.

• Для сборки требуется не менее двух человек.

• Осуществляйте сборку на твердой и ровной поверхности пола в просторном месте.

• Используйте только крепежные винты, входящие в комплект поставки, и вставляйте винты в соответствующие

их размеру отверстия. Использование не подходящих по размеру винтов может привести к повреждению
устройства или сбоям в работе.

• По завершении сборки каждого компонента затяните винты.

• Для разборки подставки выполните последовательность операций, приведенную ниже, в обратном порядке.

Извлеките из пакета комплектующие и убедитесь, что все
они в наличии.

1

Прикрепите (не затягивая) C к D и E.

1-1

Отвяжите и распрямите упакованный педальный
шнур. Не выбрасывайте виниловый шнурок.
Он понадобится на шаге 6.

1-2

Совместите D и E с краями C.

1-3

Прикрепите D и E к C, закрутив пальцами
длинные винты

1

 (6

Ч

 20 мм).

Подготовьте крестовую (+) отвертку для надежного
затягивания винтов и шурупов.

B

A

D

E

C

педальный шнур,
прикрепленный внутри

блок питания
переменного тока

Компоненты

1

 Длинные винты

6 Ч 20 мм, 4 шт.

2

 Короткие винты

6 Ч 16 мм, 4 шт.

3

 Тонкие винты

4 Ч 12 мм, 2 шт.

4

 Саморезы 4 Ч 20 мм, 4 шт.

Держатели для шнура, 2 шт.

L

C

D

E

1-2

1-3

1-1
