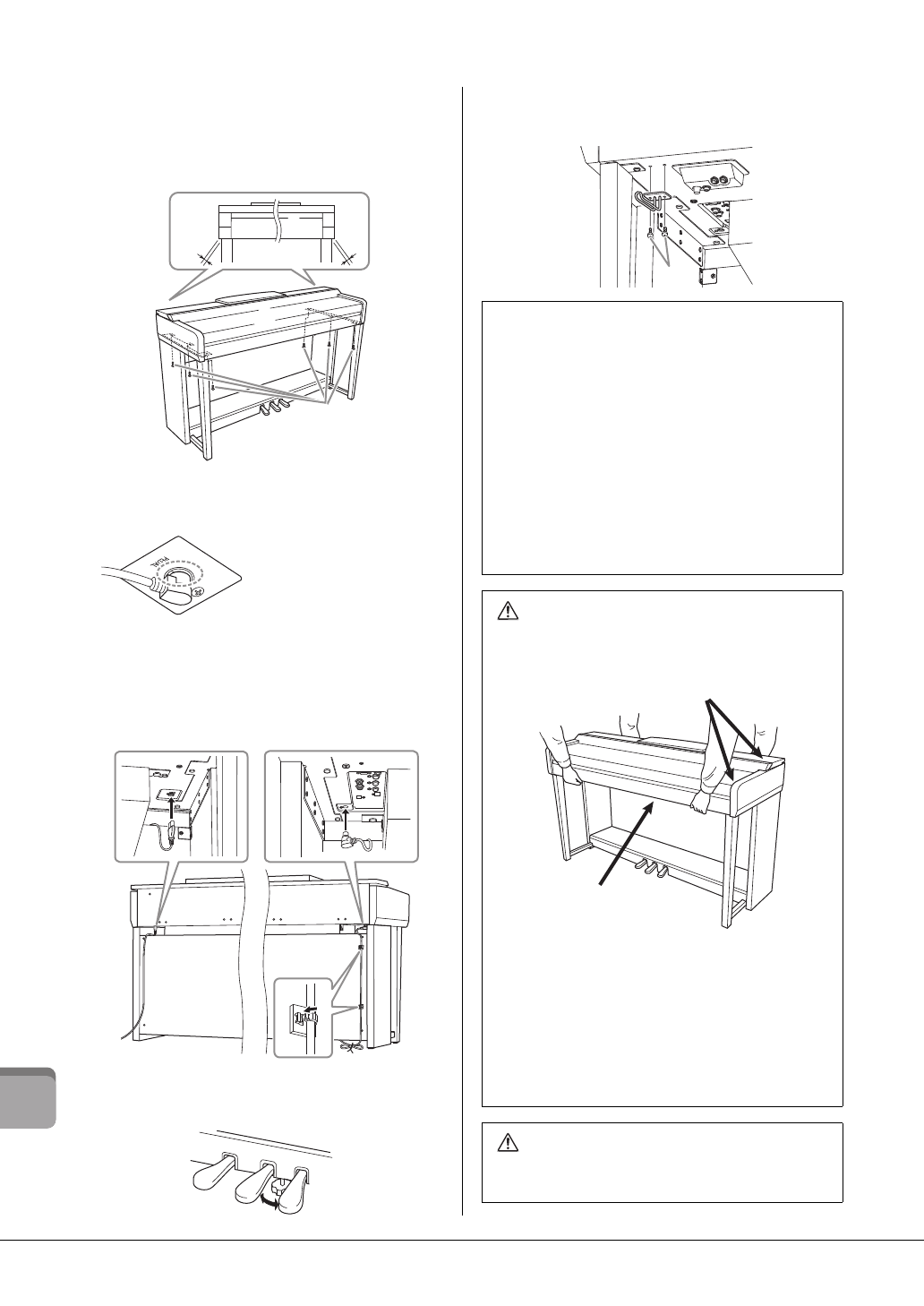

Закрепите компонент A.

1

Выровняйте компонент A так, чтобы его левый
и правый края равномерно выступали за компоненты
D и E, как показано на рисунке.

2

Прикрепите компонент A с помощью шести винтов J.

5

Присоедините педальный шнур и кабель

питания.

1

Вставьте штекер кабеля педального блока в разъем для него.

Для надежного подключения
вставьте штекер кабеля
педалей так, чтобы не было
видно металлической части
штекера. В противном случае
возможна неправильная
работа педалей.

2

Присоедините держатели для кабеля к задней панели,
как показано на рисунке, и защелкните кабель
в держателях.

3

Если кабель педалей оказался длиннее, чем нужно,
закрепите лишнюю часть с помощью винилового шнурка.

4

Вставьте вилку кабеля питания в разъем [AC IN].

6

Поворачивайте регулятор высоты до тех

пор, пока он не придет в тесный контакт

с поверхностью пола.

7

Прикрепите крючок для наушников.

Прикрепите крючок для наушников, используя два
винта, как показано на рисунке.

A

A

J

D

E

1

2

2

3

4

1

По завершении сборки проверьте следующее:

• Не осталось ли лишних деталей?

→ Проверьте процедуру сборки и исправьте ошибки.

• Не мешает ли инструмент открывать двери

и перемещать предметы?

→ Поставьте инструмент в удобное место.

• Не болтается ли инструмент, когда вы его трясете

(об этом можно судить по скрипящему звуку)?

→ Затяните все винты.

• Не смещается ли блок педалей и не слышно ли

дребезжания при нажатии на педали?

→ Повернув, установите регулятор так, чтобы блок твердо

стоял на полу.

• Плотно ли вставлены в разъемы кабели питания

и блока педалей?

ВНИМАНИЕ

При перемещении инструмента обязательно беритесь за
нижнюю часть основного блока. Не беритесь за крышку
клавиатуры или ее верхнюю часть. Неправильная
эксплуатация может привести к выходу инструмента
из строя или к травме.

Транспортировка

При переездах инструмент можно перевозить вместе
с другими вещами. Перемещать инструмент можно как
в собранном, так и в разобранном виде, в котором вы
первый раз достали его из коробки. Клавиатуру следует
перевозить в горизонтальном положении. Не наклоняйте
ее и не ставьте набок. Не подвергайте инструмент
чрезмерной вибрации или сильным ударам. При
транспортировке собранного инструмента убедитесь, что
все винты туго затянуты и не были ослаблены при
перемещении инструмента.

ВНИМАНИЕ

Если при игре на клавишах инструмент скрипит или
покачивается, посмотрите схемы сборки и еще раз
затяните все винты.

K

Не беритесь здесь

Беритесь здесь
