CVP-709/CVP-705 Руководство пользователя

107

С

борка CVP

-7

09

3

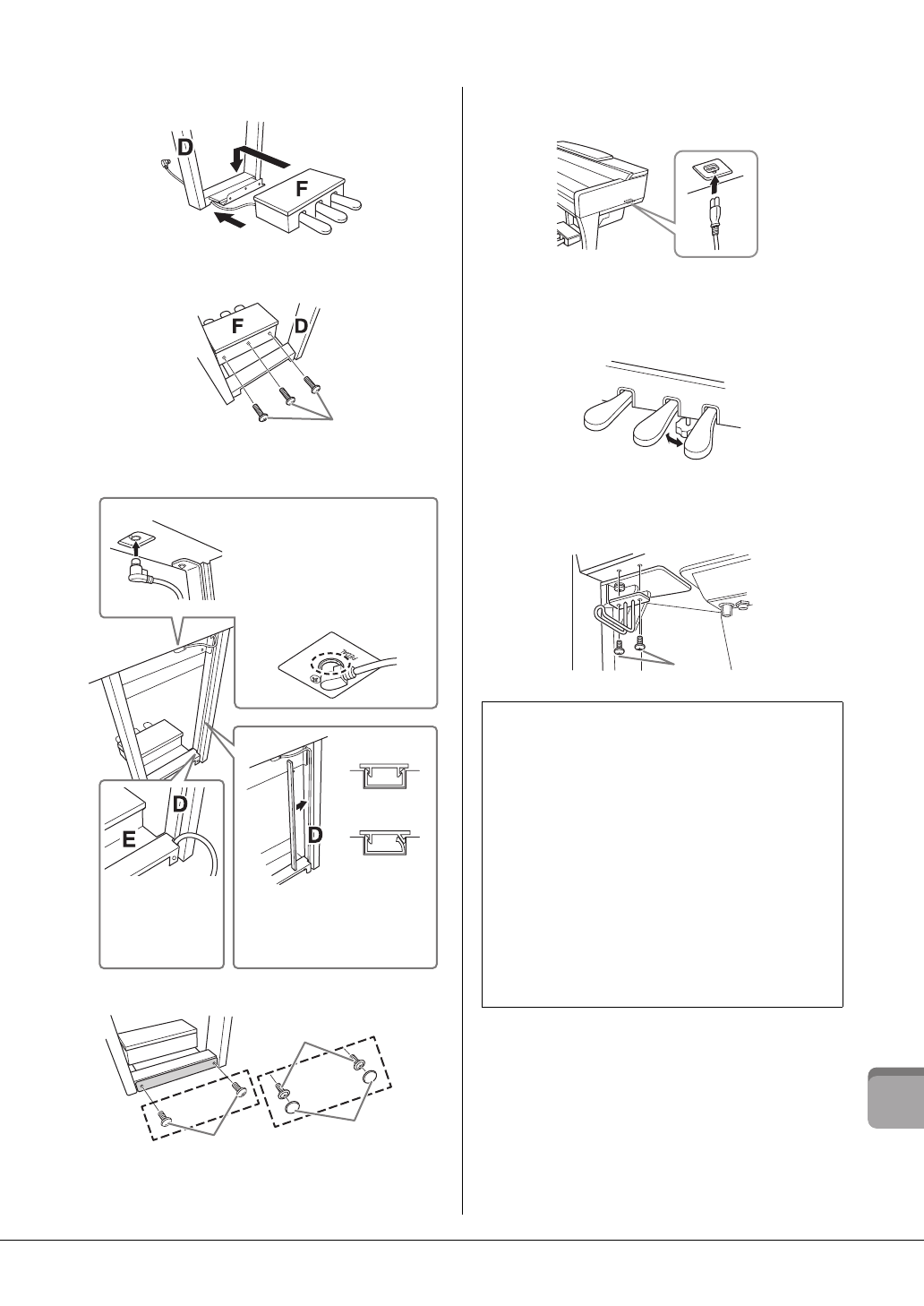

Протяните кабель педалей из-под блока D к задней
стороне основного блока.

4

Поместите блок F на кронштейн блока D.

5

Прикрепите блок F к блоку D с помощью трех винтов M.

7

Подсоедините кабель педалей.

4

Прикрепите модуль G двумя винтами N.

5

(CVP-709PWH) Прикрепите два колпачка K.

8

Вставьте вилку кабеля питания в разъем
[AC IN].

9

Поворачивайте регулятор высоты до тех
пор, пока он не придет в тесный контакт
с поверхностью пола.

10

Прикрепите крючок для наушников.

Прикрепите крючок для наушников, используя два
винта P, как показано на рисунке.

3

4

M

1

Вставьте штекер кабеля педаль-
ного блока в разъем для него.
Для надежного подключения
вставьте штекер кабеля педалей
так, чтобы не было видно
металлической части штекера.
В противном случае возможна
неправильная работа педал.

2

Протяните
кабель педалей
между блоками
D и E.

3

Вставьте кабель педалей в паз
на блоке D, затем правильно
установите крышку на паз.

Правильно

Неправильно

4

K

C

V

P-709B

C

V

P-709PE

C

V

P-709P

W

H

G

G

N

5

N

4

По завершении сборки проверьте следующее:

• Не осталось ли лишних деталей?

→ Проверьте процедуру сборки и исправьте ошибки.

• Не мешает ли инструмент открывать двери

и перемещать предметы?

→ Поставьте инструмент в удобное место.

• Не болтается ли инструмент, когда вы его трясете

(об этом можно судить по скрипящему звуку)?

→ Затяните все винты.

• Не смещается ли блок педалей и не слышно ли

дребезжания при нажатии на педали?

→ Поверните и установите регулятор так, чтобы блок

твердо стоял на полу.

• Плотно ли вставлены в разъемы кабели питания

и блока педалей?

P
