18

ОБРАТИТЕ  ВНИМАНИЕ!

Перед  подключением  внешнего  устройства  обязательно
настройте  регулятор  «MAIN  VOLUME»  [Общий  уровень
громкости]  цифрового  фортепьяно  и  регулятор  громкоL
с т и   в н е ш н е г о   у с т р о й с т в а   н а   о т н о с и т е л ь н о   н и з к и е
установки  громкости.  После  завершения  операций  подL
ключения Вы можете настроить громкость на нужный уроL
вень.

Также  позаботьтесь  выяснить  надлежащие  процедуры
подключения  в  документации,  прилагаемой  к  внешнему
устройству.

Подключение  наушников

쐃

쐃

쐃

쐃

쐃

Подключите  наушники  (в  комплект  поставки  не  входят,  покупа
ются  отдельно)  к  разъему  цифрового  фортепьяно,  предназначен
ному для наушников. Подключение наушников прерывает подачу
выходных  звуковых  сигналов  на  встроенные  АС  музыкального
инструмента,  так  что  Вы  можете  играть  даже  поздней  ночью,  не
причиняя никому беспокойства. Что защитить свой слух, не уста
навливайте  слишком  высокий  уровень  громкости,  когда  пользуе
тесь  наушниками.

Подключение  к  одному  из  разъемов
«PEDAL» [Педаль]

쐇

쐇

쐇

쐇

쐇

В  зависимости  от  того,  какой  тип  операций  Вы  желаете  выпол
нять  педалью  (SP20),  подключите  кабель  педали  к  разъему
«DAMPER»  [Правая  педаль  фортепьяно]  или  к  разъему  «SOFT/
SOSTENUTO»  [Левая/Средняя  педаль  фортепьяно]  на  цифровом
фортепьяно. Если Вы хотите использовать обе педали одновремен
но,  Вам  нужно  приобрести  дополнительную  педаль  SP20.
Информацию  о  применении  педали  смотрите  в  разделе  «Пользо
вание  педалями»  на  странице  21.

Подключение  к  аудиоустройству

쐋

쐋

쐋

쐋

쐋

Используйте  имеющиеся  в  продаже  соединительные  кабели  для
подключения внешнего аудиоустройства к разъемам «LINE OUT»
[Линейный  выход]  на  цифровом  фортепьяно,  как  показано  на
Рисунке

쐋

.  Через  разъем  «R»  [Правый  канал]  подаются  на  выход

звуковые сигналы правого канала, в то время как через разъем «L/
MONO»  [Левый  или  монофонический  канал]  подаются  на  выход
звуковые сигналы левого канала. Для подключения аудиоустройств
Вам  лучше  всего  купить  соединительные  кабели,  подобные  пока

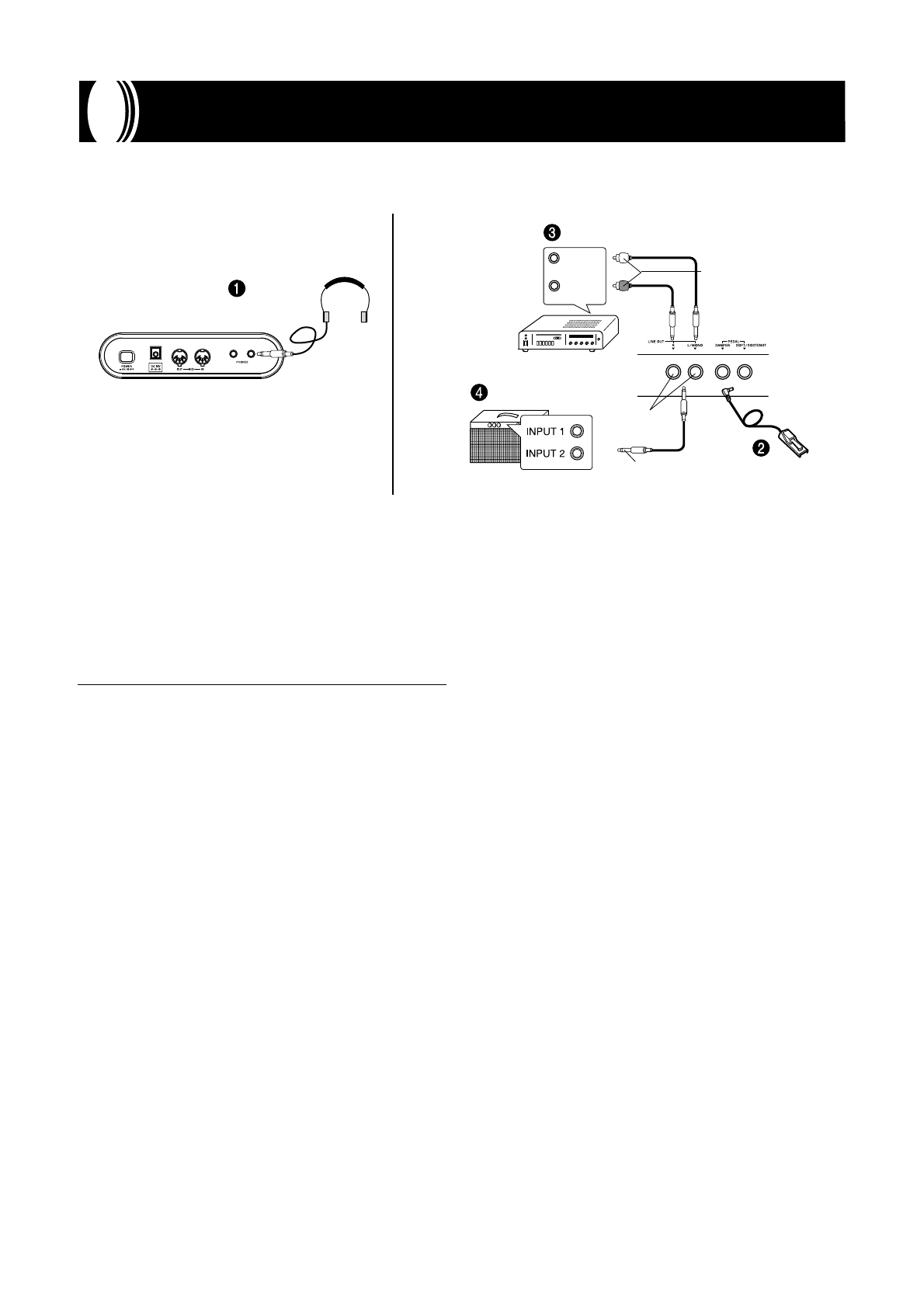

Соединения

Подключение  цифрового  фортепьяно  к  аудиоусилителю  или  усилителю  музыкальных  инструментов  обеспечивает  более  чистое  и  мощ
ное  звучание  через  внешние  акустические  системы  (АС).

Левая  сторона

Наушники

Задняя  сторона

«AUX IN» [Вспомогательный вход] или аналогичный ему
контактный  разъем  аудиоусилителя

ЛЕВЫЙ
(Белый)

ПРАВЫЙ
(Красный)

Вилки  штыревого
разъема  (штекеры)

Г и т а р н ы й   у с и л и т е л ь ,
усилитель  клавишных
инструментов  и  т.п.

[Вход  1]

[Вход  2]

Стандартные
гнезда

Стандартные
штекеры

Педаль  SPL20

занным на иллюстрации. Как правило, в такой конфигурации Вам
необходимо  устанавливать  селекторный  переключатель  входов
аудиоустройства  на  установку,  определяющую  разъем  (например,
«AUX IN» [Вспомогательный вход]), к которому подключено циф
ровое  фортепьяно.  Для  настройки  уровня  громкости  пользуйтесь
регулятором «MAIN VOLUME» [Общий уровень громкости] циф
рового  фортепьяно.

Подключение  к  усилителю  музыкаль&
ных  инструментов

쐏

쐏

쐏

쐏

쐏

Используйте  имеющиеся  в  продаже  соединительные  кабели  для
подключения  усилителя  к  разъемам  «LINE  OUT»  на  цифровом
фортепьяно,  как  показано  на  Рисунке

쐏

.  Через  разъем  «R»  пода

ются  на  выход  звуковые  сигналы  правого  канала,  тогда  как  через
разъем  «L/MONO»  подаются  на  выход  звуковые  сигналы  левого
канала.  Подключение  только  к  разъему  «L/MONO»  приводит  к
тому,  что  на  выход  подается  смесь  сигналов  обоих  каналов.  Для
подключения  усилителя  Вам  лучше  всего  купить  соединительные
кабели,  подобные  показанным  на  иллюстрации.  Для  настройки
уровня  громкости  пользуйтесь  регулятором  «MAIN  VOLUME»
цифрового  фортепьяно.

Принадлежности  и
дополнительные  устройства

Пользуйтесь  только  теми  принадлежностями  и  дополнительными
устройствами,  которые  предназначены  для  данного  музыкально
го  инструмента.  Использование  несанкционированных  комплек
тующих  создает  риск  возгорания,  поражения  электрическим  то
ком и травм.
