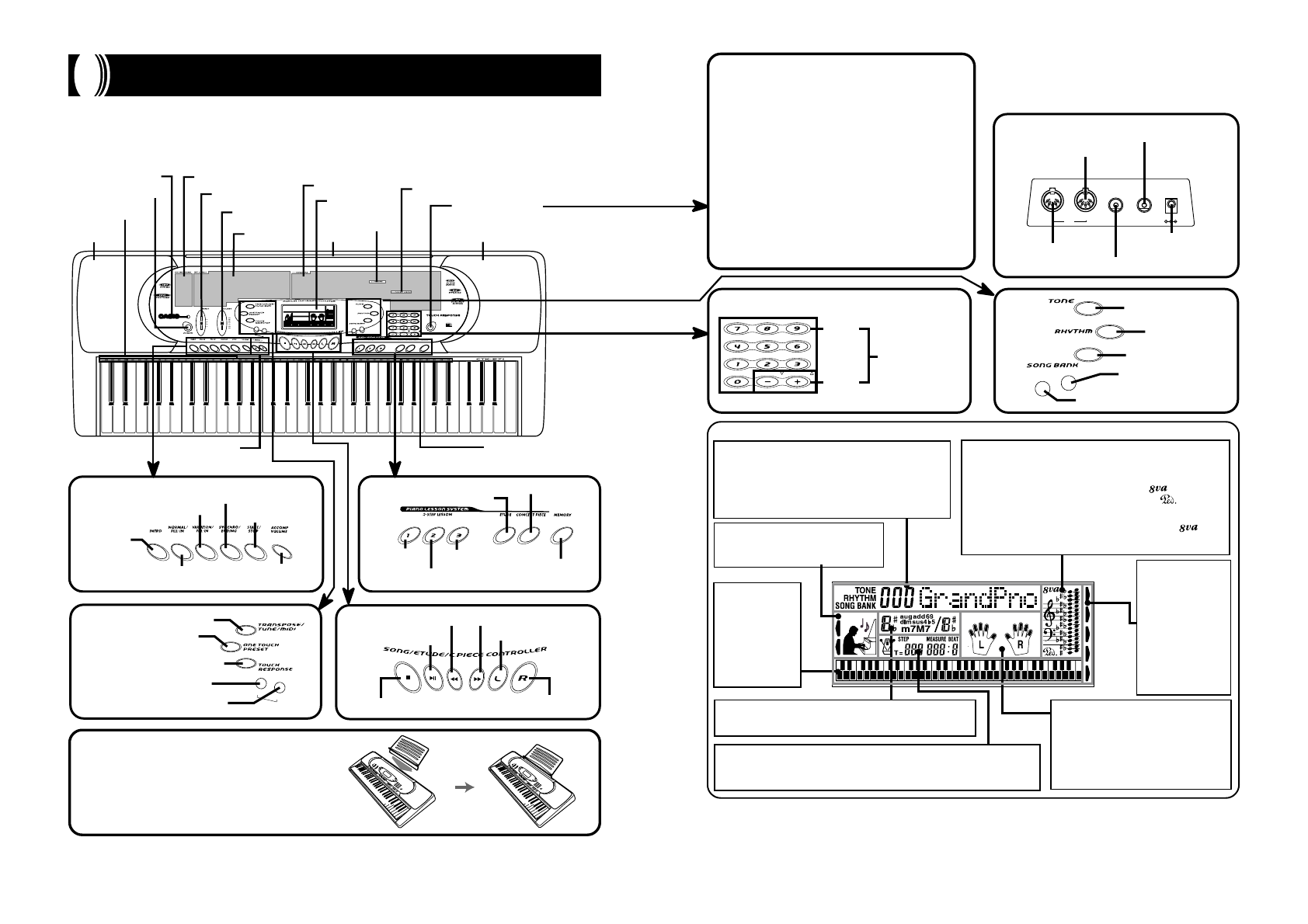

Общее  устройство  инструмента

Громкогово

ритель

Обозначения  основ
ных тонов аккорда

Кнопка «POWER»
[Электропитание]

Индикатор  питания

Перечень ритмов

Кнопка «MODE» [Режим]

Ползунковый регу
лятор «VOLUME»
[Уровень громкости]

Перечень
тембров

Перечень
банка мелодий

Дисплей

Перечень этюдов

Перечень концертных пьес

Кнопка «DEMO» [Демон
страционные  мелодии]

Громкоговоритель

Кнопка «TEMPO» [Темп]

Перечень ударных инструментов

Кнопка «INTRO»
[Вступление]

Кнопка «VARIATION/FILLIN»

[Вариация/Вставка]

Кнопка «SYNCHRO/ENDING»
[Синхронизация/Концовка]

К н о п к а   « S T A R T / S T O P »
[Запуск/Остановка]

Кнопка «ACCOMP VOLUME»

[Уровень громкости аккомпанемента]

Кнопка «NORMAL/FILLIN»

[Обычное исполнение/Вставка]

Кнопка 1го этапа

обучения игре на

фортепиано

Кнопка 2го этапа обучения
игре на фортепиано

Кнопка  3го  этапа  обучения
игре на фортепиано

Кнопка «ETUDE» [Этюд]

Кнопка «CONCERT PIECE»

[Концертная пьеса]

Кнопка «MEMORY»
[Память]

Кнопка «TRANSPOSE / TUNE / MIDI»

[Транспонирование / Настройка / MIDI]

Кнопка «ONE TOUCH PRESET»

[Настройка в одно касание]

Кнопка «TOUCH RESPONSE»

[Чувствительность клавиш к силе нажатия]

Кнопка «METRONOME» [Метроном]

Кнопка «BEAT» [Доля такта]

 Кнопка «STOP» [Остановка]

Кнопка «LEFT / TRACK 1»
[Левый / Дорожка 1]

Кнопка «PLAY / PAUSE»

[Воспроизведение / Пауза]

Кнопка «REW» [Ускоренный поиск

в обратном направлении]

Кнопка «FF» [Ускоренный поиск
в прямом направлении]

Кнопка «RIGHT / TRACK 2»

[Правый / Дорожка 2]

*

Прикрепление подставки для партитуры

Вставьте подставку для партитуры в специальный паз на верхней части
музыкального инструмента, как показано на рисунке.

Воспроизведение демонстрационной мелодии

При  нажатии  кнопки  «DEMO»  [Демонстрационные  мелодии]
начинается  воспроизведение  демонстрационных  мелодий,  во
время  которого  последовательно  воспроизводятся  100  встро.
енных  мелодий.  Для  остановки  демонстрационного  режима
нажмите любую из перечисленных ниже кнопок: «DEMO» [Де.
монстрационные мелодии], «START/STOP» [Запуск/Останов.
ка] или «STOP» [Остановка].

❚

 ПРИМЕЧАНИЕ

❚

При нажатии кнопок [+] (вперед) или [] (назад) начи
нается  воспроизведение  следующей  или  предыду
щей  демонстрационной  мелодии.

Перед началом воспроизведения демонстрационной
мелодии  вы  можете  выбрать  необходимый  инстру
ментальный  тембр  для  клавиатуры  (стр.  E14),  а  за
тем использовать этот тембр для игры на клавиатуре
одновременно с воспроизведением демонстрацион
ной  мелодии.

Во  время  исполнения  демонстрационной  мелодии
функции  наложения  тембров,  разделения  клавиату
ры и MIDI заблокированы.

Задняя  панель

Разъем «MIDI OUT»

[Выход сигнала MIDI]

Разъем «MIDI IN» [Вход
сигнала MIDI]

Разъем «ASSIGNABLE JACK»
[Многофункциональное  гнездо]

Разъем «PHONES /

OUTPUT» [Наушники /

Выходной сигнал]

Разъем питания от сети
постоянного тока, 9 Вольт

Кнопки с

цифрами

Кнопки

[+] / []

Для  ввода  номеров  ус
тановок, индицируемых
на дисплее.

При  помощи  кнопок  с
цифрами нельзя ввести
отрицательные  величи
ны.  Можно  использо
вать кнопку [+] для уве
личения номера, а кноп
ку [] для уменьшения.

Кнопка «TONE» [Тембр]

Кнопка «RHYTHM»
[Ритм]

Кнопка «SONG BANK»
[Банк мелодий]

Кнопка «LAYER»
[Наложение тембров]

Кнопка «SPLIT» [Разделение клавиатуры]

ETUDE

CONCERT

PIECE

LAYER

SPLIT

GM

TOUCH
RESPONSE

MEMORY

Дисплей

1. Точка и изображение фортепиано появляет

ся рядом с обозначением воспроизводимой
группы: этюд или концертная пьеса.

2. В этой области дисплея выводятся порядковый номер и назва

ние тембра, порядковый номер и название ритма, а также по
рядковый  номер  и  название  воспроизводимой  из  памяти  ме
лодии. При использовании функции памяти и других функций
здесь отображается и другая информация. Также высвечивает
ся указатель типа информации, выводимой на дисплей: «TONE»
(информация  о  тембре),  «RHYTHM»  (информация  о  ритме),
«SONG BANK» (информация о банке мелодий).

3. В  этой  области  дисплея  расположен  нотный  стан,  на  котором  отобра

жаются  ноты  мелодии,  воспроизводимой  из  памяти  или  исполняемой
на клавиатуре, виды аккордов или принимаемые MIDIданные. *

1

 Ноты

в диапазоне от ноты F#6 до ноты С7, показываются на октаву ниже, при
этом высвечивается символ повышения октавы (

)*

2

.

При нажатии на педаль появляется символ педали (

).

*1 Ноты принимаемых MIDIданных, выходящие за пределы диапазона от

С2 до С7, на дисплее не отображаются.

*2 При  индикации  на  дисплее  символа  повышения  октавы  (

)  ноты  в

диапазоне от С2 до В2 на дисплее не отображаются.

4. Для  индикации  исполь

зуемой функции рядом с
ней  появляется  указа
тель:  «TOUCH  RESPON
SE»  [Чувствительность
клавиш к силе нажатия],
«GM» [Режим стандарта
General  MIDI],  «LAYER»
[Наложение  тембров],
« S P L I T »   [ Р а з д е л е н и е
клавиатуры], «MEMORY»
[Память], «Step» [Режим
поэтапного  обучения].

5. В  этой  области  дисплея  во  время  3х  этап

ного  обучения  отображаются  аппликатура,
символы движения пальцев и другая инфор
мация. Во время воспроизведения музыкаль
ных  композиций  и  мелодий  из  памяти,  по
являются буквы «L»(левая) и «R» (правая), ука
зывающие  на  работу  функции  автоаккомпа
немента для левой и правой руки и исполь
зование дорожек памяти.

6. Во время исполнения ритма и автоаккомпанемента, а также при воспроизведении мелодий

из памяти в этой области дисплея отображаются порядковый номер такта, номер доли такта,
графический метроном и темп исполнения (число долей такта в минуту). Во время 3х этап
ного обучения данный индикатор здесь отображается номер этапа обучения.

7. В этой области дисплея во время исполнения автоаккомпанемента и

воспроизведения музыкального произведения из банка мелодий ото
бражаются названия аккордов.

8. Н а   г р а ф и ч е с к о й

клавиатуре отобра
жаются  ноты,  как
и с п о л н я е м ы е   н а
клавиатуре,  так  и
воспроизводимые
из  памяти,  формы
аккордов,  а  также
п р и н и м а е м ы е
MIDIданные.

❚

ПРИМЕЧАНИЕ

❚

Примеры  индикации  дисплея  в  данном  Руководстве  пользователя  приведены  только  в  качестве  иллюстрации.  Реаль
ные показания дисплея могут отличаться от приведенных в Руководстве.
