    Reverse stitch button

    Auto-lock button

    Needle up /down button

    Thread cutter button

    Speed control slider

    Cursor buttons

    Value set buttons

    Hole for additional spool pin

    Bobbin winder stopper

    Bobbin winder spindle

    Flange plate

    Spool holder (large)

    Spool pin

    LCD display

    Bobbin winding tension disk

    Upper thread guide

    Presser foot pressure dial

    Thread take-up lever

    Thread tension dial

    Face cover

    Thread cutter

    Extension table (Accessory box)

    Needle

    Needle bar thread guide

    Needle clamp screw

    Lower thread guide

    Buttonhole lever

    Needle threader

    Foot holder

    Feed Dog

    Needle plate

    Bobbin thread cutter

    Hook cover plate

    Hook cover release button

    Presser foot

    Feed balancing dial

    Drop feed lever

    Free-arm

    Presser foot lifter

    Carrying handle

    Handwheel

    Power switch

    Foot control jack

    Machine socket

    Foot control

    Power supply cord

q

#6

#7

#8

$0

$1

$2

$3

$4

$5

$6

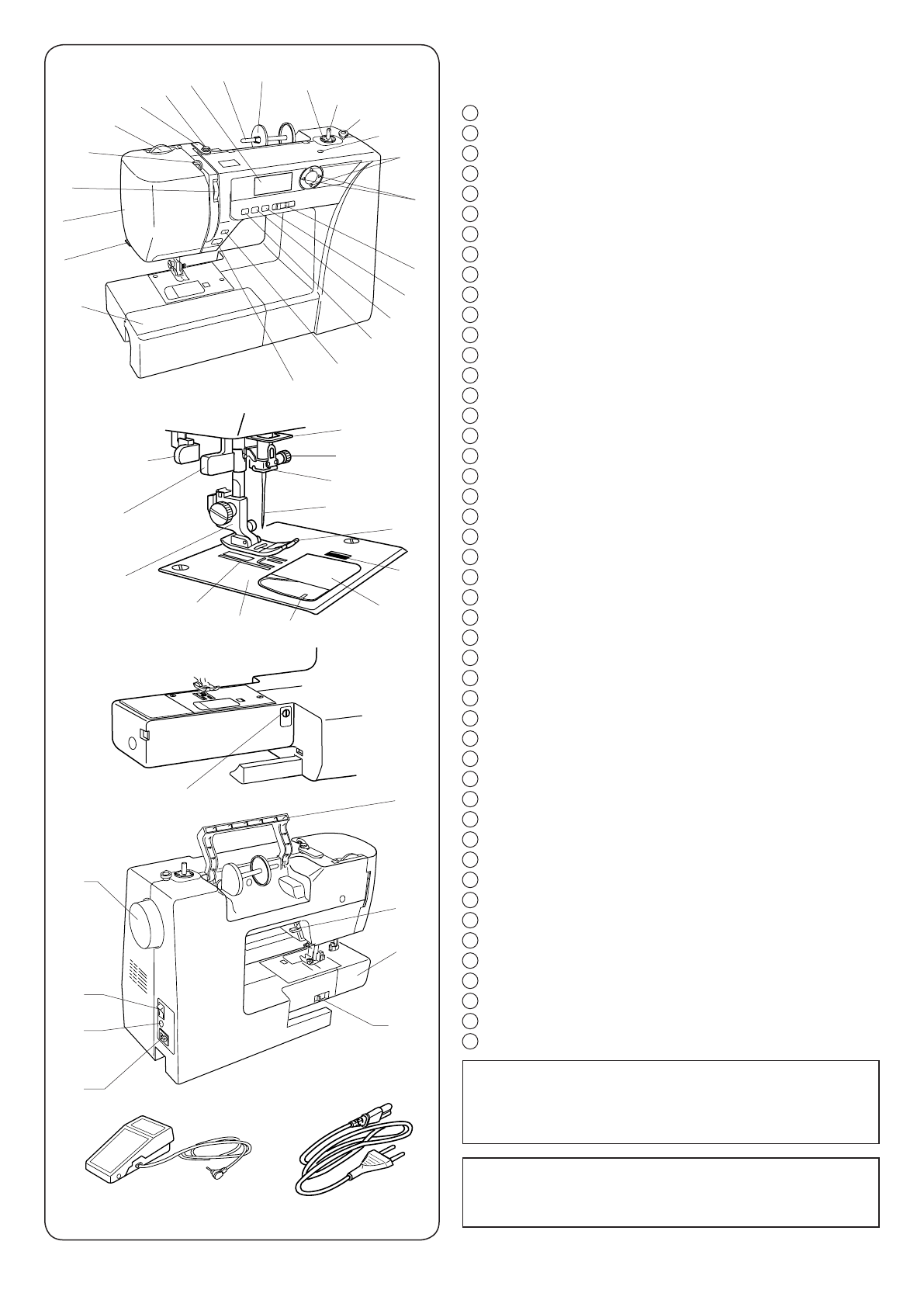

Часть I. НаимеНоваНие Частей

Наименования частей

Кнопка старт/стоп
Кнопка обратного хода (реверс)
Кнопка автоматической закрепки
Кнопка подъема/опускания иглы
Кнопка обрезки нити
Регулятор контроля скорости
Кнопки курсора
Кнопки выбора значений
Отверстие для дополнительного катушечного стержня
Стопор намотки шпульки
Шпиндель моталки
Держатель/обрезатель шпульной нити
Большой катушкодержатель
Катушечный стержень
ЖК дисплей
Диск натяжения нити при намотке
Верхний нитенаправитель
Регулятор давления лапки
Рычаг нитеводителя
Регулятор натяжения верхней нити
Лицевая панель
Нитеобрезатель
Дополнительный столик (коробка с аксессуарами)
Игла
Нитенаправитель на игловодителе
Винт зажима иглы
Нижний нитенаправитель
Ограничитель петли
Нитевдеватель
Держатель прижимной лапки
Транспортер ткани (зубчатая рейка)
Игольная пластина
Нитеобрезатель шпульной нити
Крышка челночного отсека
Кнопка открывания челночного отсека
Прижимная лапка
Регулятор баланса подачи ткани
Рычаг отключения транспортера ткани
Свободный рукав
Рычаг подъема прижимной лапки
Ручка для переноски
Маховое колесо
Выключатель питания
Разъем для подключения педали
Разъем для электрического шнура
Педаль
Электрический шнур

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

ПримеЧаНие:

При переноске машины держите ее за ручку для

переноски одной рукой и поддерживайте другой рукой

снизу.

ПримеЧаНие:

Дизайн швейной машины и ее спецификация могут

быть изменены без предварительного уведомления.
