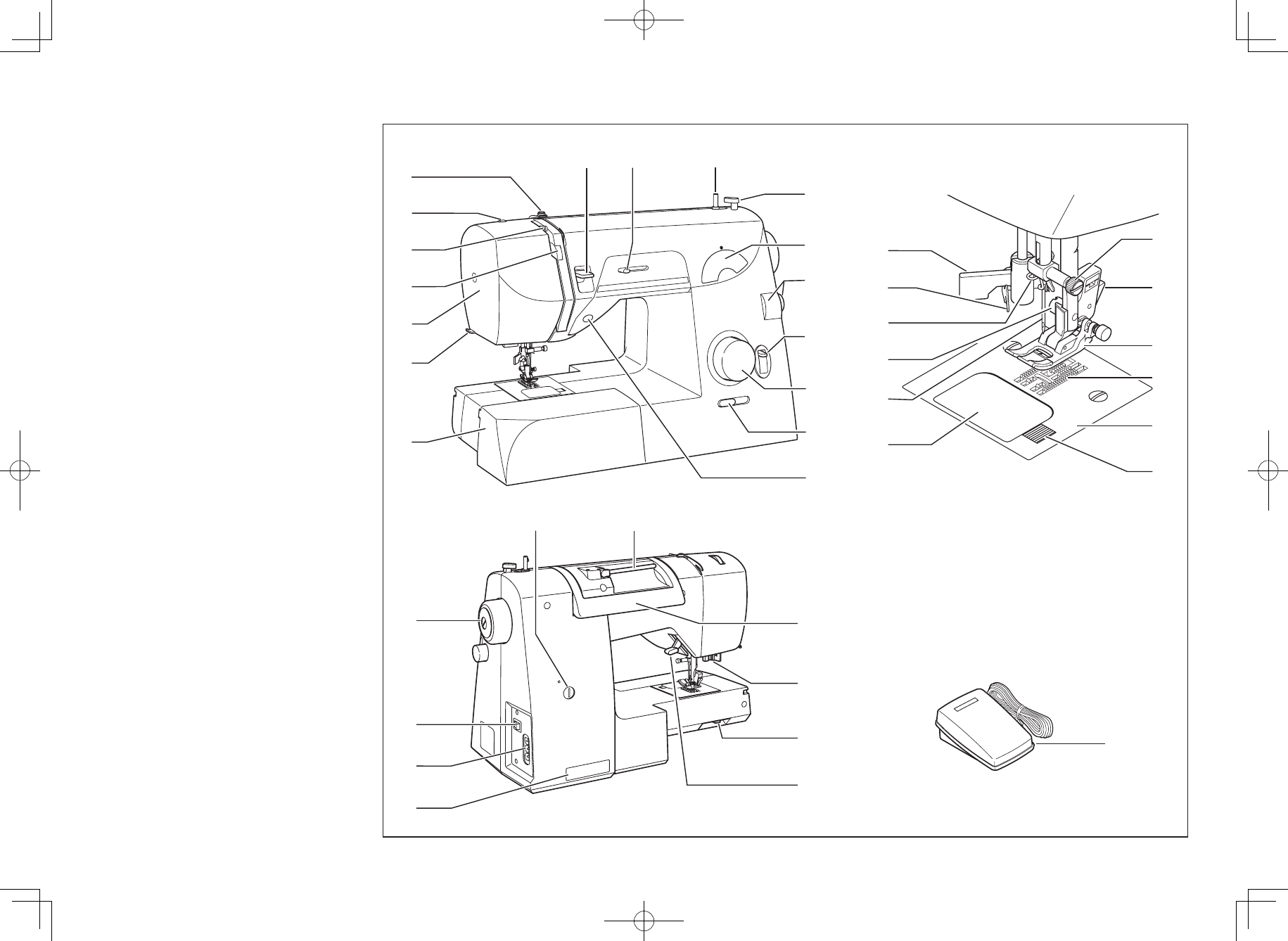

ДЕТАЛИ МАШИНЫ

  1.  Шайба натяжения нити шпульки в

моталке

  2.  Регулятор давления лапки

  3.  Нитепритягиватель

  4.  Регулятор натяжения верхней нити

  5.  Лицевая панель

  6.  Нитеобрезатель

  7.  Выдвижной столик

  8.  Рычаг реверса строчки

  9. Регулятор ширины строчки

10.  Стержень моталки

11.  Упор моталки

12.  Панель отображения типов строчек

13.  Регулятор длины стежка

14. Переключатель- селектор строчки

   (только для электронных Моделей

           967,966)

15. Переключатель-селектор строчки

16.  Регулятор скорости шитья

         (только для электронных Моделей

          967)

17.  Переключатель иглы вверх/вниз

         (только для электронных Моделей

          967)

18.  Маховое колесо

19.  Переключатель питания/освещения

20.  Гнездо шнура питания

21.  Табличка с номером

22.  Регулятор обметки пуговичных петель

23.  Катушечный стержень

24.  Ручка

25.  Рычаг обметки пуговичных петель

26.  Управление транспортером

27.  Рычаг прижимной лапки

28.  Устройство вдевания нитки в иглу

29.  Нитенаправитель

30.  Нитенаправитель

31.  Винт прижимной лапки

32.  Игла

33.  Крышка шпульного отсетка

34.  Винт иглодержателя

35.  Рычажок фиксатора прижимной лапки

36.  Прижимная лапка

37.  Паспортная табличка

38.  Игольная пластинка

39.  Защелка крышки шпульного отсека

40.  Ножная  педаль управления
