У

ход и техническое обслуживание

71

3

 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

e

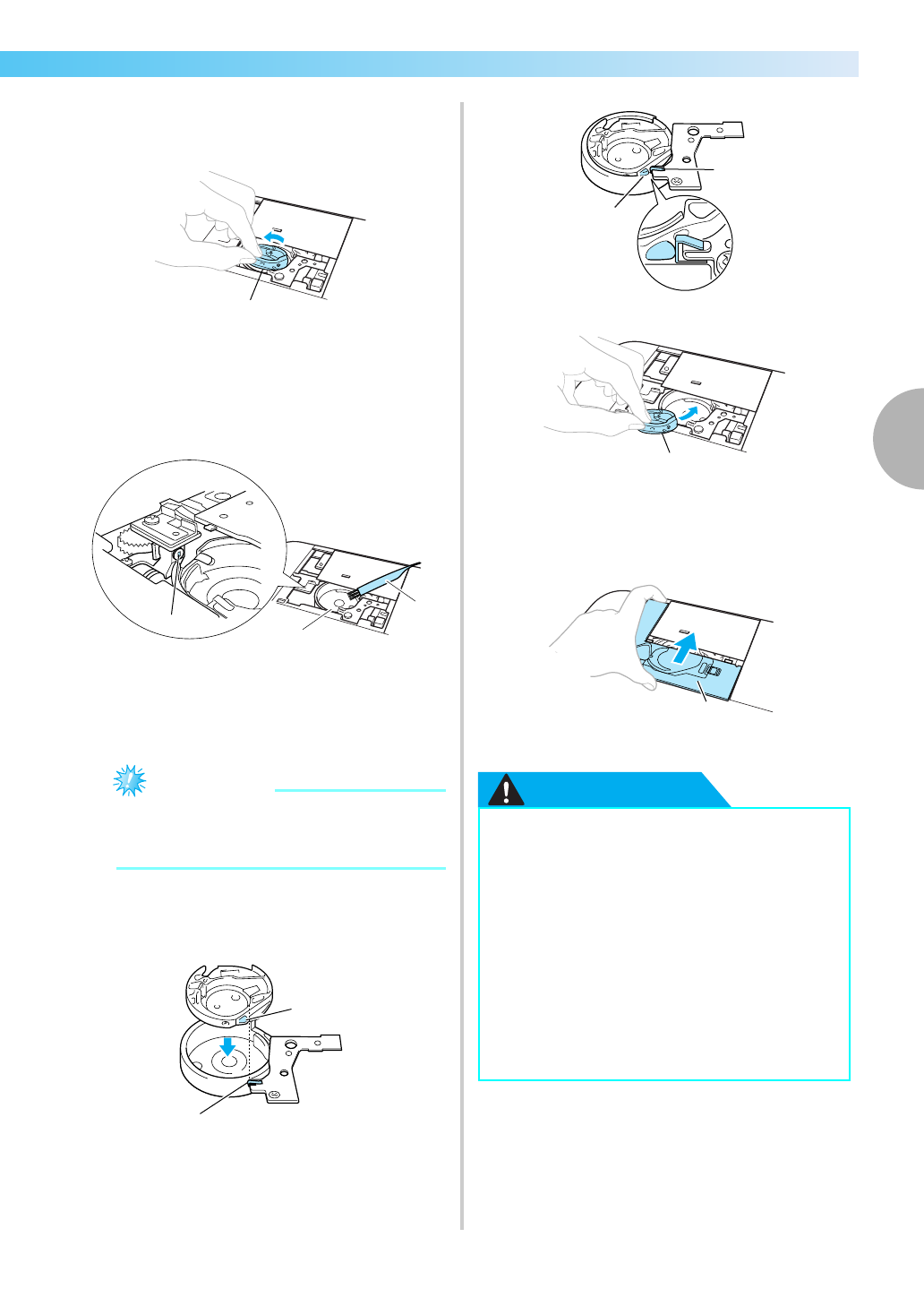

Снимите шпульный колпачок.

Возьмитесь за шпульный колпачок и выньте
его.

a

Шпульный колпачок

f

С помощью щеточки или пылесоса удалите
обрывки нитей и пыль с челнока и датчика
нити шпульки и с окружающих их
поверхностей.

a

Щеточка для очистки

b

Челнок

c

Датчик нити шпульки

• Не смазывайте маслом шпульный колпачок.

Примечание

”

Датчик нити шпульки не может работать
надлежащим образом, если на нем
скопились обрывки нитей или пыль.

g

Вставьте шпульный колпачок таким образом,
чтобы выступ на шпульном колпачке совпадал
с пружиной.

a

Выступ

b

Пружина

a

Шпульный колпачок

h

Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.

a

Крышка игольной пластины

ВНИМАНИЕ

1

a

b

c

a

b

●

Никогда не пользуйтесь шпульным
колпачком, на котором имеются
царапины. Это может привести к
запутыванию верхней нити, поломке иглы
или ухудшению характеристик машины.
По поводу приобретения нового шпульного
колпачка (код изделия: XD1855-251)
обратитесь в ближайший уполномоченный
сервисный центр.

●

Убедитесь в правильной установке
шпульного колпачка. В противном случае
возможна поломка иглы.

1

2

1

a
