Намотка/установка шпульки

25

1

—— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

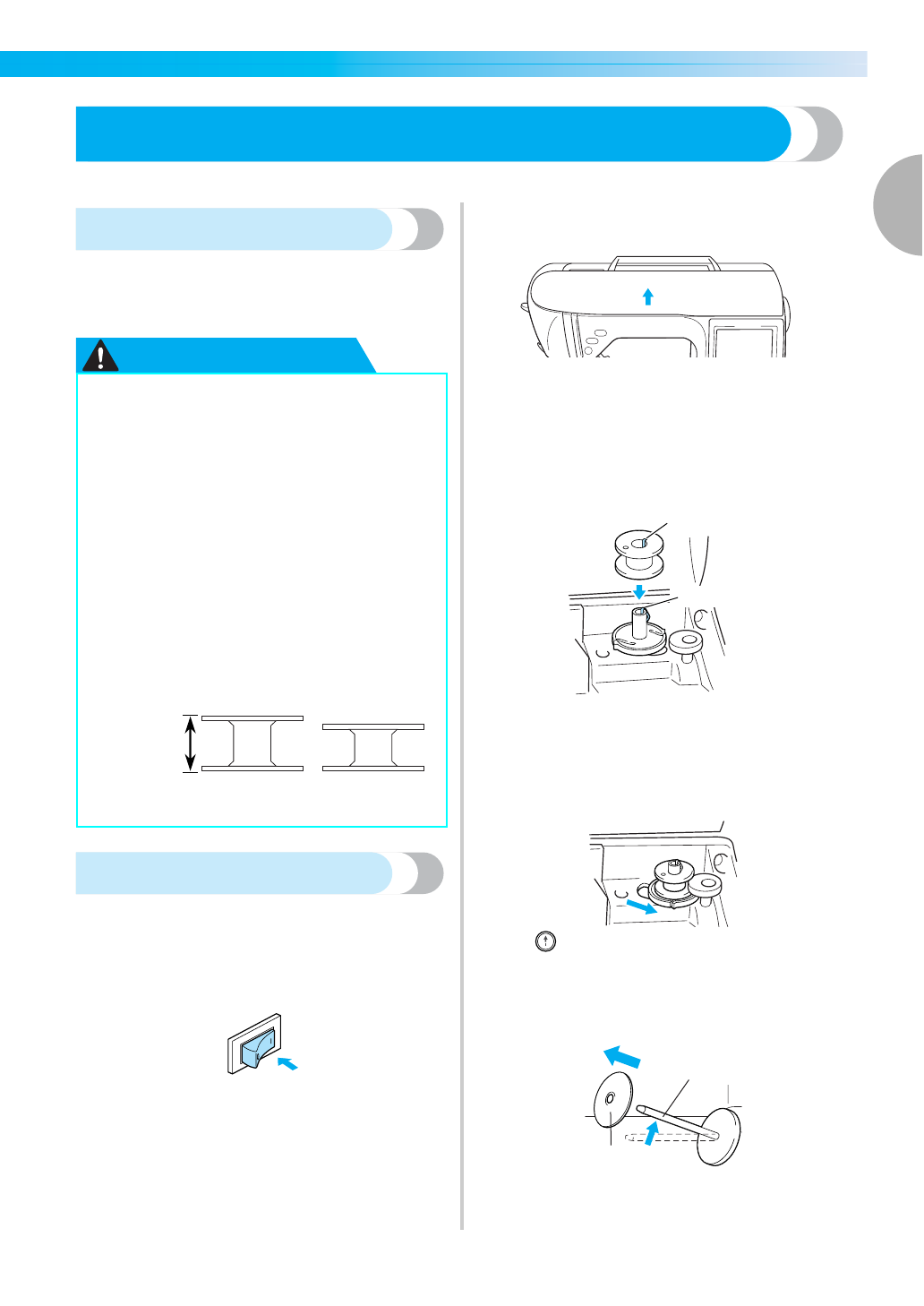

Намотка/установка шпульки

В этом разделе описывается намотка шпульки и ее установка в машину.

Меры предосторожности

Соблюдайте перечисленные ниже меры
предосторожности, относящиеся к обращению со
шпульками.

ВНИМАНИЕ

Намотка шпульки

Намотайте шпульку, чтобы подготовить нижнюю
нить для шитья.

a

Включите машину.

b

Откройте верхнюю крышку.

c

Наденьте шпульку на вал устройства намотки
таким образом, чтобы пружина на валу вошла в
прорезь шпульки

.

Нажмите на шпульку, пока она не
зафиксируется со щелчком.

a

Прорезь

b

Пружина на валу устройства намотки шпульки

d

Сдвиньте устройство намотки шпульки в
направлении, показанном стрелкой, пока он не
зафиксируется со щелчком.

•

 Кнопка Пуск/Стоп загорается

оранжевым цветом.

e

Снимите колпачок, надетый на стержень для
установки катушки.

a

Стержень для установки катушки

b

Колпачок катушки

●

Применяйте только шпульки (код
изделия: SA156, SFB: XA5539-151),
специально предназначенные для этой
машины. Использование каких-либо
иных шпулек может привести к травме
или повреждению машины.

●

Прилагаемые к машине шпульки
разработаны специально для этой
машины. Если использовать шпульки,
предназначенные для других моделей,
машина не будет работать надлежащим
образом. Применяйте только прилагаемые
к машине шпульки или шпульки того же
типа (код : SA156, SFB: XA5539-151).

11,5 мм

Реальный размер

Для данной

модели

Для других

моделей

2

1

1

2
