8

 — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Наименования частей машины и их функции

Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.

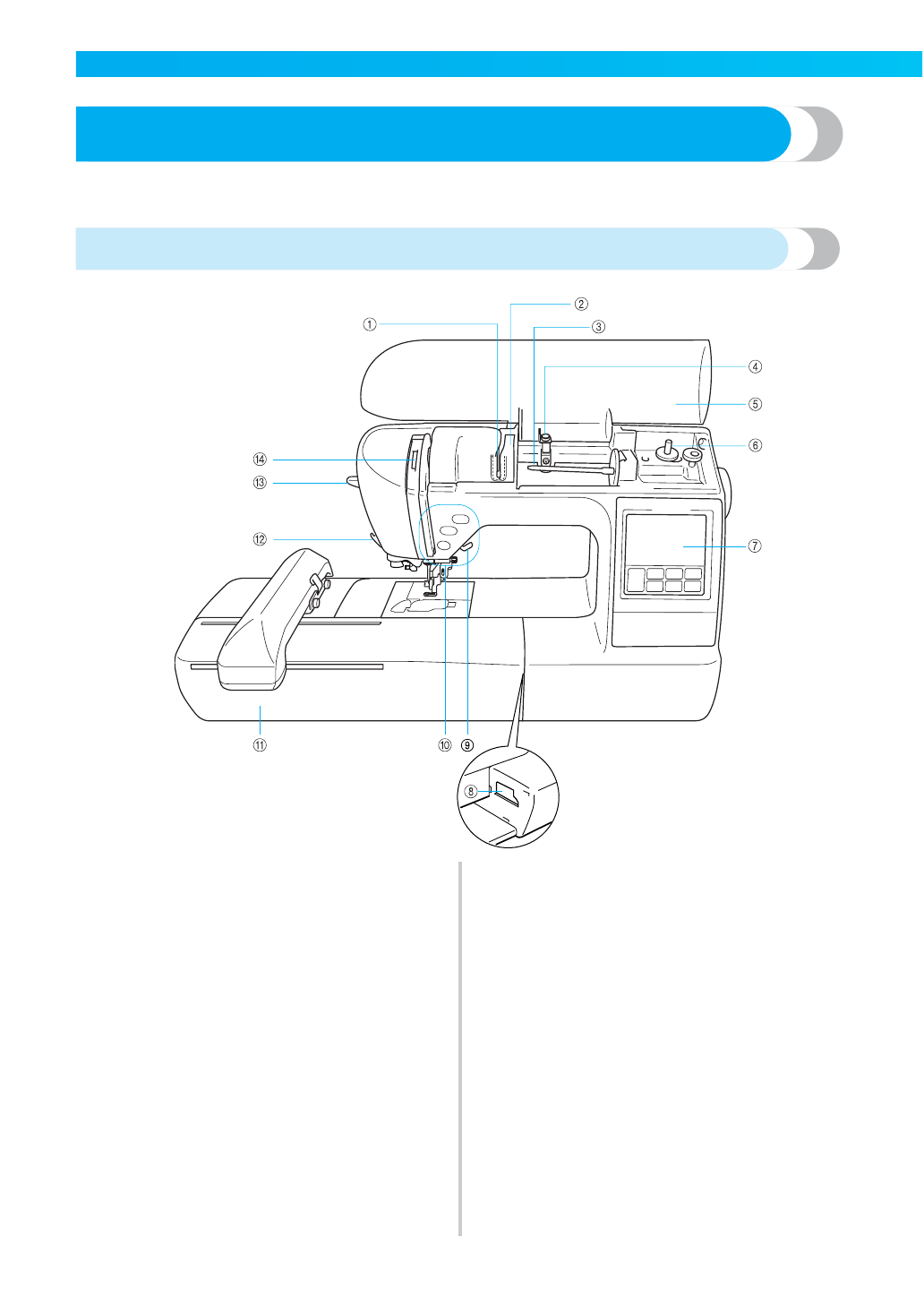

Вид спереди

a

Пластина нитенаправителя

При заправке верхней нити проведите нить вокруг
пластины нитенаправителя.

b

Крышка нитенаправителя

Как и в случае с пластиной нитенаправителя, при
заправке верхней нити проведите нить вокруг
крышки нитенаправителя.

c

Стержень для установки катушки с нитью

Этот стержень предназначен для установки катушки
с нитью.

d

Нитенаправитель для намотки шпульки

Перед намоткой шпульки проведите нить вокруг
нитенаправителя.

e

Верхняя крышка

Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.

f

Устройство намотки шпулек

Служит для намотки нити на шпульку.

g

Панель управления

На панели управления можно выбирать и
редактировать рисунки, также на ней могут

отображаться операции по использованию машины
(стр. 12).

h

Соединительное гнездо вышивального модуля

Подключите соединитель вышивального модуля.

i

Рычаг прижимной лапки

Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.

j

Кнопки управления

Эти кнопки используются для работы на машине.

k

Вышивальный модуль

Установите вышивальный модуль на машине и затем
установите пяльцы.

l

Приспособление для обрезки нити

Для обрезки пропустите нить через это
приспособление.

m

Рычажок устройства заправки нити в иглу

Это устройство используется для заправки нити в
иглу.
