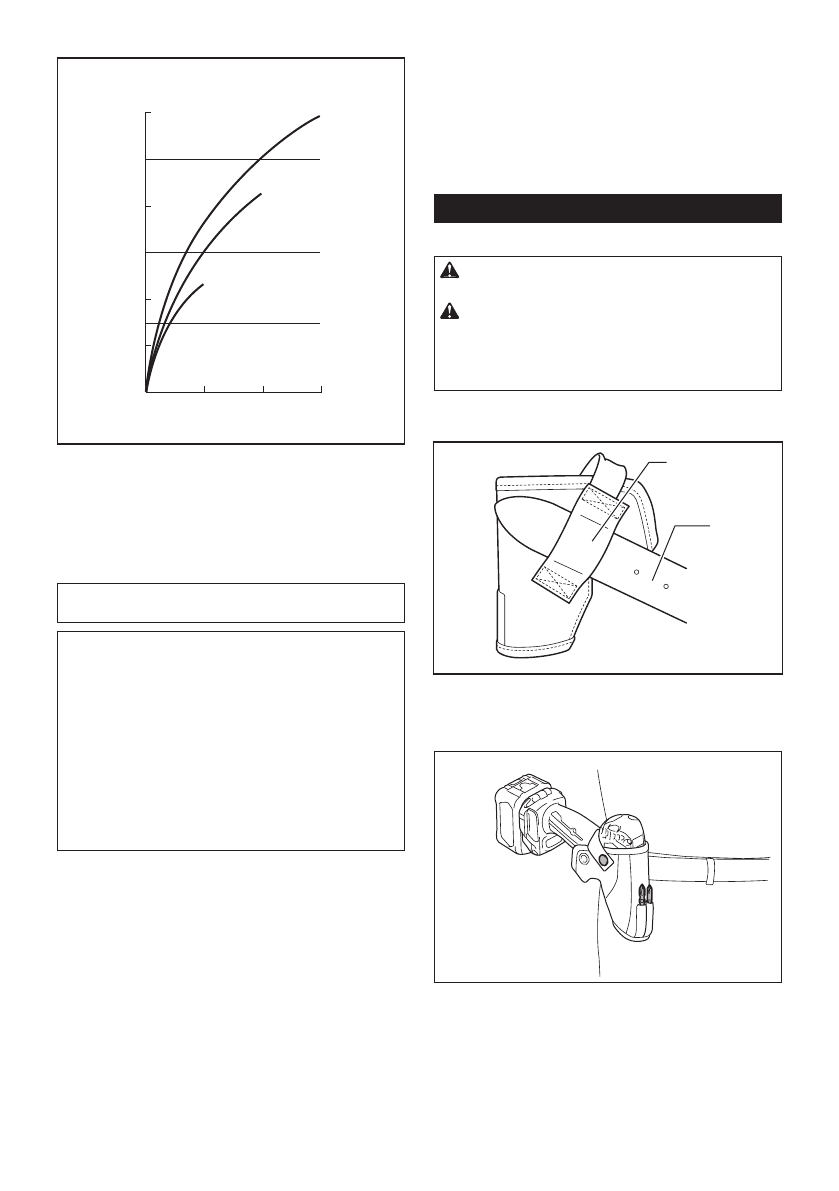

9 ENGLISH

High tensile bolt

3

2

1

N•

m

(kgf•cm

)

2.0

1.0

0

80

(816)

60

(612)

40

(408)

20

(204)

3.0

100

(1,020)

120

(1,224)

M10

M12

M12

M8

M8

M10

1.

 Fastening time (second)

2.

 Fastening torque

3.

 Proper fastening torque corresponding to each bolt

diameter

Hold the tool firmly and place the point of the driver bit

in the screw head. Apply forward pressure to the tool to

the extent that the bit will not slip off the screw and turn

the tool on to start operation.

NOTICE:

If you use a spare battery to continue

the operation, rest the tool at least 15 min.

NOTE:

 Use the proper bit for the head of the screw/

bolt that you wish to use.

NOTE:

 When fastening M8 or smaller screw, choose

a proper impact force and carefully adjust pressure on

the switch trigger so that the screw is not damaged.

NOTE:

 Hold the tool pointed straight at the screw.

NOTE:

 If the impact force is too strong or you tighten

the screw for a time longer than shown in the figures,

the screw or the point of the driver bit may be over-

stressed, stripped, damaged, etc. Before starting your

job, always perform a test operation to determine the

proper fastening time for your screw.

The fastening torque is affected by a wide variety of

factors including the following. After fastening, always

check the torque with a torque wrench.
1.  When the battery cartridge is discharged almost

completely, voltage will drop and the fastening

torque will be reduced.

2.

Driver bit or socket bit

Failure to use the correct size driver bit or socket

bit will cause a reduction in the fastening torque.

3. Bolt

•

Even though the torque coefficient and the

class of bolt are the same, the proper fasten-

ing torque will differ according to the diame

-

ter of bolt.

•

Even though the diameters of bolts are the

same, the proper fastening torque will differ

according to the torque coefficient, the class

of bolt and the bolt length.

4.  The manner of holding the tool or the material

of driving position to be fastened will affect the

torque.

5.

Operating the tool at low speed will cause a reduc-

tion in the fastening torque.

Using holster

Optional accessory

CAUTION:

When using the holster, remove a

driver bit/drill bit from the tool.

CAUTION:

Turn off the tool and wait until it

comes to a complete stop before placing it in the

holster.

Be sure to close the holster securely with the

holster button so that it holds the tool firmly.

1.

  Thread a waist belt or similar through holster

holder.

1

2

►

1.

 Holster holder

2.

 Waist belt

2.

  Put the tool in the holster and lock it with the hol

-

ster button.
