ÚDRŽBA A KONTROLA

1. Kontrola šroubovacího bitu

Použití zlomeného bitu nebo bitu s opotřebovanou špičkou je nebezpečné,
protože hrot může klouzat. Vyměňte jej.

2. Kontrola montážních šroubů

Pravidelně kontrolujte montážní šrouby a ujistěte se, že jsou správně utaženy.
Ihned utáhněte volné šrouby. Neutažené šrouby mohou vést k vážným úrazům.

3. Údržba motoru

Vinutí jednotky motoru je vlastním „srdcem“ motorem poháněného nástroje.
Věnujte náležitou péči kontrole toho, zda není vinutí poškozené a/nebo navlhlé
olejem nebo vodou.

4. Kontrola uhlíkových kartáčů (Obr. 12)

V motoru jsou použity uhlíkové kartáče, které podléhají opotřebení. Protože
nadměrně opotřebený uhlíkový kartáč může způsobit špatný chod motoru,
nahraïte uhlíkový kartáč novým, jakmile se opotřebuje nebo se přibližuje
„mezi opotřebení“. Kromě toho vždy udržujte uhlíkové kartáčky čisté a zajistěte,
aby hladce klouzaly v držácích kartáčků.

POZNÁMKA

Při výměně uhlíkového kartáče za nový se ujistěte, že používáte uhlíkový kartáč
firmy Hitachi, kódové číslo 999054.

5. Výměna uhlíkových kartáčů

Vyjměte uhlíkový kartáč tím, že nejdříve odstraníte kryt kartáče a potom
zaháknete výběžek uhlíkového kartáče pomocí šroubováku na hlavy šroubu s
drážkou atd., v souladu s

Obr. 14

.

Při montování uhlíkového kartáče si zvolte směr tak, aby byl hřebík uhlíkového
kartáče v souladu s kontaktní částí mimo trubici kartáče. Potom jej zatlačte
prstem dle

Obr. 15

. A nakonec namontujte víko kartáče.

POZOR

Musíte si být naprosto jistí, že jste zasunuli cvoček uhlíkového kartáče do
kontaktní části vně trubičky kartáče.  (Můžete zasunout kterýkoli ze dvou
přiložených cvočků.)
Je nutno postupovat pečlivě, protože jakákoli chyba v této operaci může
způsobit deformaci uhlíkového kartáče a vadný chod motoru v počáteční fázi.

6. Údržba povrchu

Pokud bude rázový utahovák znečištěný, otřete jej kusem měkké a suché
látky nebo pomocí látky navlhčené v mýdlovém roztoku. Nepoužívejte chlorová
rozpouštědla, benzín ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

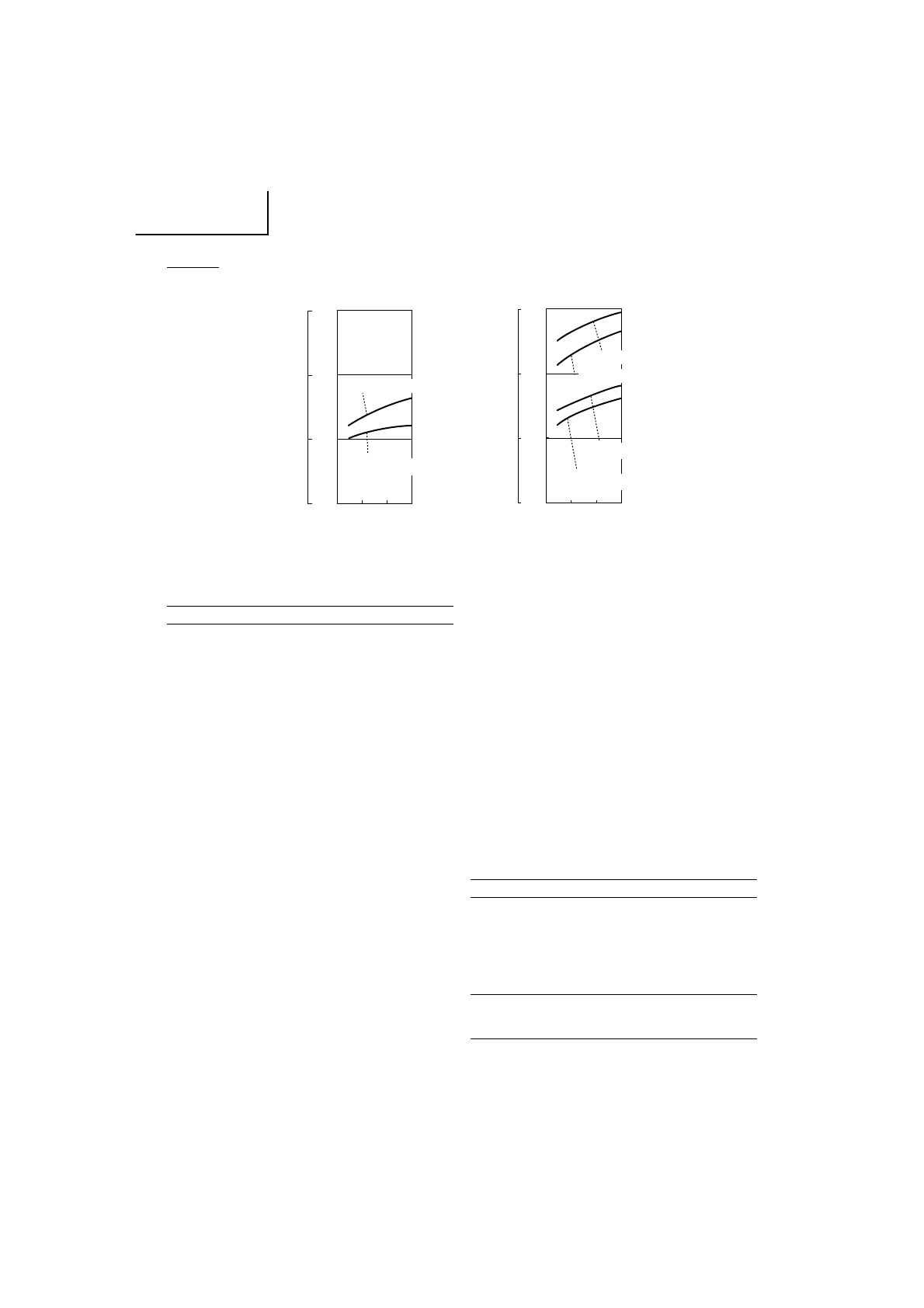

Obr. 18

Pro WH18DSL

kgf·cm N·m

150

100

50

0

1500

1000

500

0

0

1

2

3

0

kgf·cm N·m

150

100

50

0

1500

1000

500

0

0

1

2

3

0

Utahovací moment

Doba utahování: sek
(Ocelový plech o tloušŅce t = 25 mm)

Vysokopevnostní šroub (M12)

Utahovací moment

Doba utahování: sek
(Ocelový plech o tloušŅce t = 25 mm)

Běžný šroub (M12)

Vysokopevnostní šroub (M14)

Běžný šroub (M14)

Vysokopevnostní šroub (M12)

Běžný šroub (M12)

Úsporný režim

Režim výkonu

7. Uložení

Rázový utahovák skladujte na místě s teplotou nižší než 40˚C a mimo dosah
dětí.

8. Seznam servisních položek

A : Číslo položky
B : Kód položky
C : Číslo použití
D : Poznámky

POZOR

Opravy, modifikace a kontroly zařízení Hitachi musí provádět Autorizované
servisní středisko Hitachi.
Tento seznam servisních položek bude užitečný, předložíte-li jej s vaším zařízením
Autorizovanému servisnímu středisku Hitachi společně s požadavkem na opravu
nebo další servis.
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní
předpisy a normy platné v každé zemi, kde je výrobek používán.

MODIFIKACE

Výrobky firmy Hitachi jsou neustále zdokonalovány a modifikovány tak, aby
se zavedly nejposlednější výsledky výzkumu a vývoje.
Následně, některé díly (např. čísla kódů nebo návrh) mohou být změněny bez
předešlého oznámení.

ZÁRUKA

Ručíme za to, že elektrické nářadí Hitachi splňuje zákonné/místně platné předpisy.
Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného
použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace
zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM
LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního
střediska firmy Hitachi.

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu HITACHI mohou
zde uvedené parametry podléhat změnám bez předchozího upozornění.
