Deutsch

20

HINWEIS:

Wenn eine lange Schlagzeit verwendet wird, werden die Schrauben fest
angezogen. Dadurch kann Brechen der Schraube oder Beschädigung der

Drehspitze verursacht werden.

Wenn das Gerät beim Anziehen der Schrauben schräg angesetzt wird, kann
der Schraubenkopf beschädigt werden, oder das angegebene Drehmoment

nicht auf die Schraube übertragen werden. Das Gerät immer mit der Schraube
in gerader Linie ausrichten.

4. Eine der Schraube angemessene Anzugszeit wählen

Das richtige Drehmoment für die jeweilige Schraube ist je nach Material
und Größe der Schraube unterschiedlich. Besonders bei langer Anzugszeit
bei Schrauben kleineren Typs als M8 besteht die Gefahr, daß die Schrauben

brechen; darum immer vor der Arbeit sicherstellen, daß Anzugszeit und
Anzugsdrehmoment richtig gewählt sind.

5. Arbeiten mit einem geeigneten Anzugsdrehmoment

Das oprimale Anzugsdrehmoment für Muttern und Schrauben ist abhängig
von dem Material und der Größe der Muttern und Schrauben. Ein sehr
großes Anzugsdrehmoment kann kleine Schraube verzerren oder brechen.

Das Anzugsdrehmoment steigt proportional zur Betriebszeit an. Für das
Anziehen von Schrauben ist auf korrekte Einstellung der Einstellscheibe
und Betriebsdauer zu achten.

6. Halten des Werdzeugs

Den Schlagschrauber fest mit beiden Händen halten. Den Schrauber in
einer Linie mit der Schraube halten.

Es ist nicht erforderlich, den Schrauber sehr stark zu drucken. Den Schrauber
nur mit dem Druck halten, der notwendig ist, um der Schlagkraft
entgegenzuwirken.

7. Überprüfung des Anzugsdrehmoments

Die folgenden Faktoren tragen au einer Reduzierung des
Anzugsdrehmoments bei. Daher zur Festellung des erforderlichen

Drehmoments vor der eigentlichen Arbeit einige Schrauben mit einem
Hand-Drehmomentschlüssel anzienen. Bei Faktoren, die das
Anzugslrehmoment beeinflussen, wie unten angegeben vorgehen.

(1) Spannung

Wenn die Entladungsmarke erreicht ist, nimmt die Spannung ab und die
Spanndrehkraft sinkt.

(2) Betriebszeit

Das Anzugsdrehmoment nimmt mit der Betriebszeit zu. Aber das
Anzugsdrehmoment übersteigt einen bestimmten Wert nicht, auch wenn

das Werkzeug eine lange Zeit angewendet wird. (Siehe

Abb. 16, 17

 und

18

)

(3) Schraubendurchmesser

Das Anzugdrehmoment unterscheidet sich entsprechend dem

Schraubendurchmesser wie in

Abb. 16, 17

  und

18

  gezeigt. Im allgemeinen

erfordert ein größerer Schrauben-durchmesser ein größeres Anzugsdrehmoment.

(4) Anzugsbedingungen

Das Anzugsdrehmoment ist abhängig von dem Drehmomentverhältnis, der
Klasse und der Länge der Schrauben, auch bei Schrauben mit Gewinde der
gleichen Größe. Das Anzugsdrehmoment ist außerdem abhängig von der

Metalloberfläche, durch die  Schrauben angezogen werden. Wenn sich
Bolzen und Mutter gleichzeitig drehen, liegt die Drehkraft äußerst niedrig.

kgf·cm N·m

150

100

50

0

1500

1000

500

0

kgf·cm N·m

150

100

50

0

1500

1000

500

0

0

1

2

3

0

1

2

3

0

0

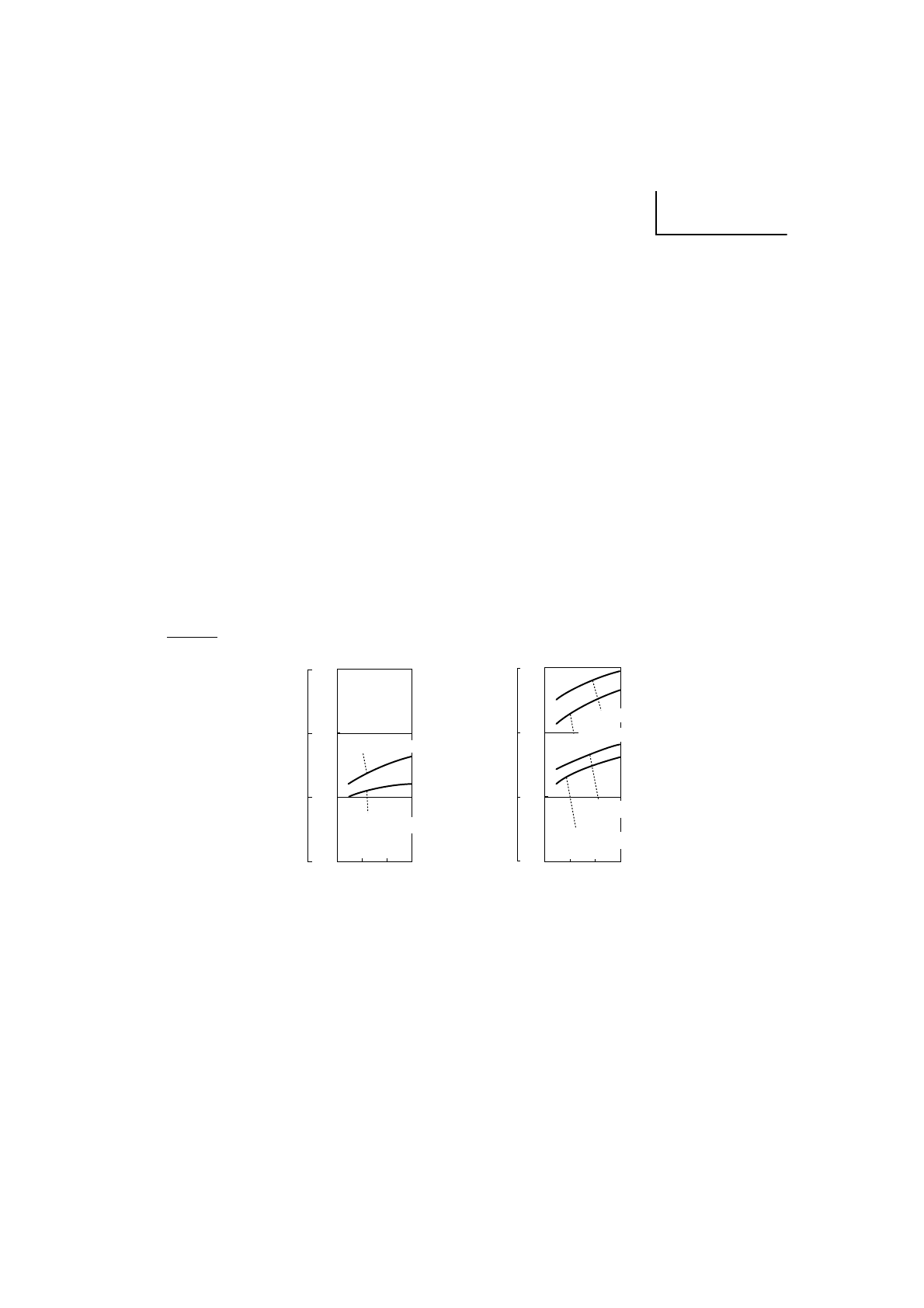

Abb. 16

Für WH14DSL

Spanndrehkraft

Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)

Hochzugfester Bolzen (M12)

Spanndrehkraft

Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)

Üblicher Bolzen  (M12)

Hochzugfester Bolzen (M14)

Üblicher Bolzen (M14)

Hochzugfester Bolzen (M12)

Üblicher Bolzen (M12)

Speichermodus

Leistungsmodus

(Batterie: BSL1430)
