O P R AVA N A B Í J E Č KY
• Není dovoleno opravovat poškozené nabíječky.
Opravy
nabíječky může provádět výhradně výrobce nebo autorizovaný
ser vis.
• Použitou nabíječku zaneste na místo určené k likvidaci
odpadu tohoto typu.
POZOR! Zařízení slouží k práci v uzavřených prostorách.
I přes použití konstrukce z podstaty věci bezpečné, používání
zajišťujících prostředků a dodatečných ochranných
prostředků, vždy existuje reziduální riziko poranění během
práce.
Pokud se akumulátory Li-Ion zahřejí na vysokou teplotu
nebo zkratují, mohou vytéct, vznítit se nebo explodovat.
Neskladujte je v autě během horkých a slunečných dní.
Neotevírejte akumulátor. Akumulátory Li-Ion obsahují
elektronická bezpečnostní zařízení, která, pokud budou
poškozena, mohou způsobit, že se akumulátor vznítí nebo
exploduje.

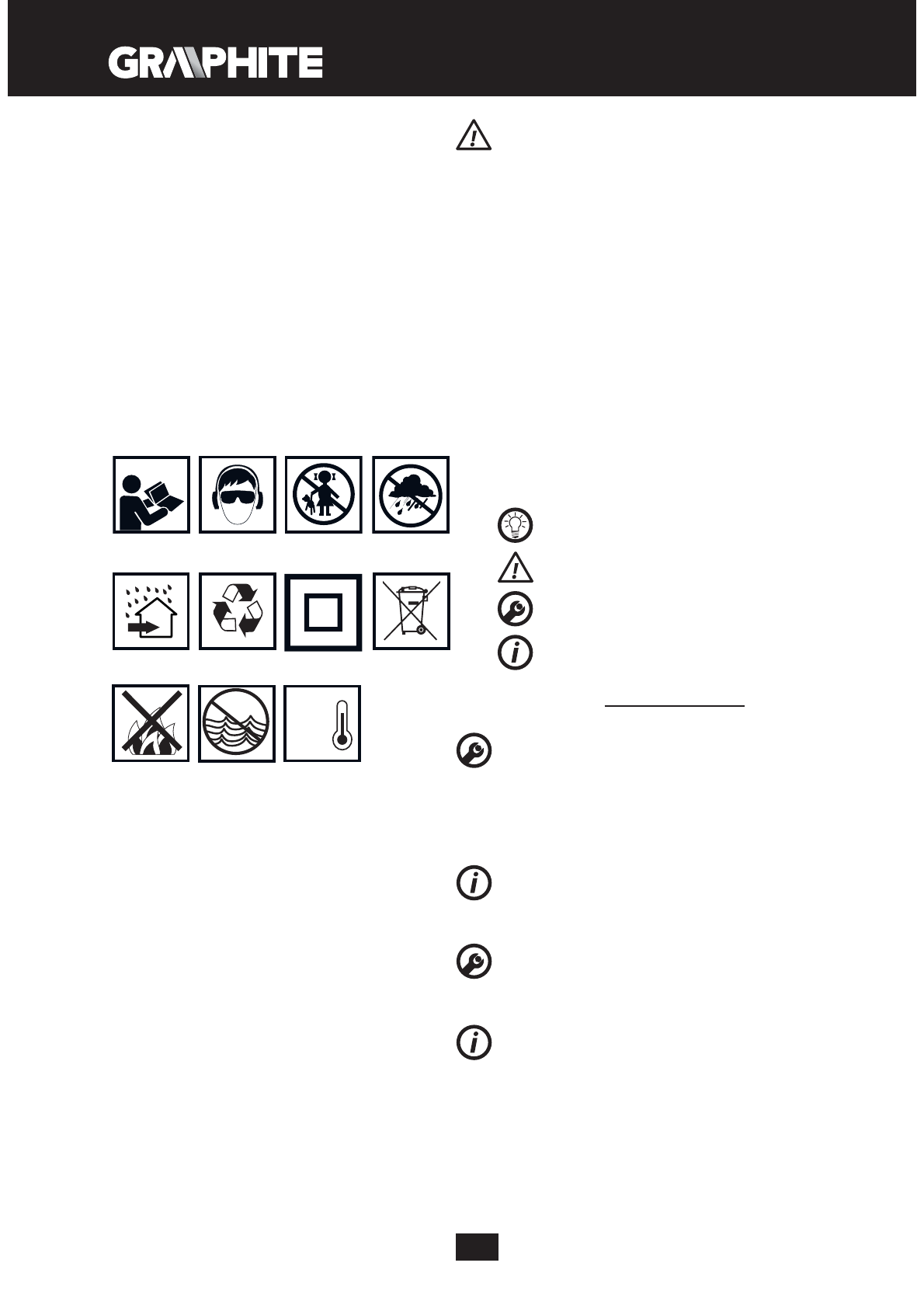

Vysvětlivky k použitým piktogramům
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Přečtěte si tento návod k obsluze a respektujte v něm
uvedená upozornění a bezpečnostní pokyny.
2.
Používejte ochranné br ýle a chrániče sluchu.
3.
Zabraňte přístupu dětí k zařízení.
4.
Chraňte před deštěm.
5.
Používejte uvnitř místností, chraňte před vodou a vlhkostí.
6.
Recyklace.
7.
Druhá třída ochrany.
8.
Třídění odpadu.
9.
Neházejte články do ohně.
10.
Nebezpečné pro vodní prostředí.
11.
Nezahřívejte nad 50 °C.
KONSTRUKCE A URČENÍ
Rázový utahovák je elektrické nářadí napájené z akumulátoru.
Je poháněno komutátorovým motorem na stejnosměrný
proud s permanentními magnety. Rázový utahovák je určen
k zašroubování a vyšroubování vrutů a šroubů do dřeva, kovu,
plastů. Zařízení je široce používáno při montáži samovr tných
vrutů, a to vzhledem k nabízené vysoké r ychlosti, a delším
vrutům do dřeva z důvodu velkého točivého momentu. Zařízení
může být úspěšně použito při práci ve výškách a ve stísněných
prostorách. Mechanismus odpovědný za vysoký točivý moment
jej generuje jako okamžitý obvodový ráz a působení zařízení na
ruce operátora je během šroubování malé.
Elektrické zařízení je nutné používat v souladu s jeho
určením.
P O P I S S T R A N S V YO B R A Z E N Í M I
Níže uvedené číslování se vztahuje k pr vkům zařízení
znázorněným na vyobrazeních v tomto návodu.
1.
Sklíčidlo pro upínání nástrojů
2.
Upínací pouzdro nářaďového držáku
3.
Těleso
4.
Rukojeť
5.
Přepínač pro volbu směru otáčení
6.
Držák
7.
Akumulátor
8.
Tlačítko pro upevnění akumulátoru
9.
Zapínač
10.
Osvětlení
11.
LED diody
12.
Nabíječka
13.
Tlačítko indikace stavu nabití akumulátoru
14.
Indikace stavu nabití akumulátoru (LED diody).
* Skutečný výrobek se může lišit od vyobrazení.
P O P I S P O U Ž I T ÝC H G R A F I C KÝC H O Z N AČ E N Í
POZOR
UPOZORNĚNÍ
MONTÁŽ / NASTAVENÍ
INFORMACE
PŘÍPRAVA K PRÁCI
VYJÍMÁNÍ / VKL ÁDÁNÍ AKUMUL ÁTORU
•
Nastavte přepínač pro volbu směru otáčení (
5
) do střední
polohy.
•
Stiskněte tlačítko upevnění akumulátoru (
8
) a vysuňte
akumulátor (
7
) (
obr. A
).
•
Vložte nabitý akumulátor (
7
) do úchytu v rukojeti, až do
slyšitelného zaklapnutí tlačítka upínání akumulátoru (
8
).
NABÍJENÍ AKUMUL ÁTORU
Zařízení je dodáváno z částečně nabitým akumulátorem.
Nabíjení akumulátoru provádějte v prostředí s teplotami v
rozmezí 4 ºC - 40 ºC. Nový akumulátor nebo akumulátor, kter ý
nebyl delší dobu používán, dosáhne plné schopnosti napájení
po cca 3-5 cyklech nabití a vybití.
•
Vyjměte akumulátor (
7
) ze zařízení (
obr. A
).
•
Zapojte nabíječku do síťové zásuvky (
230 V AC
).
•
Zasuňte akumulátor (
7
) do nabíječky (
12
) (
obr. B
). Zkontrolujte,
zda je akumulátor správně vložený (zasunutý na doraz).
Po vložení nabíječky do zásuvky napájecí sítě (
230 V AC
) se
na nabíječce rozsvítí zelená dioda (
11
) signalizující připojení
správného napětí.
Po umístění akumulátoru (
7
) v nabíječce (
12
) se rozsvítí na
nabíječce čer vená dioda (
11
), která signalizuje probíhající proces
nabíjení akumulátoru.
Současně nepřetržitě svítí zelené diody (
14
) stavu nabití
akumulátoru v různých variantách (viz popis níže).
• Pulzní svícení všech diod
- signalizuje, že je akumulátor zcela
vybitý a je nutné jej nabít.
• Pulzní svícení 2 diod
- signalizuje částečné vybití.
