19

ДРЕЛЬ-ШУРУПОВЕРТ

RU

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

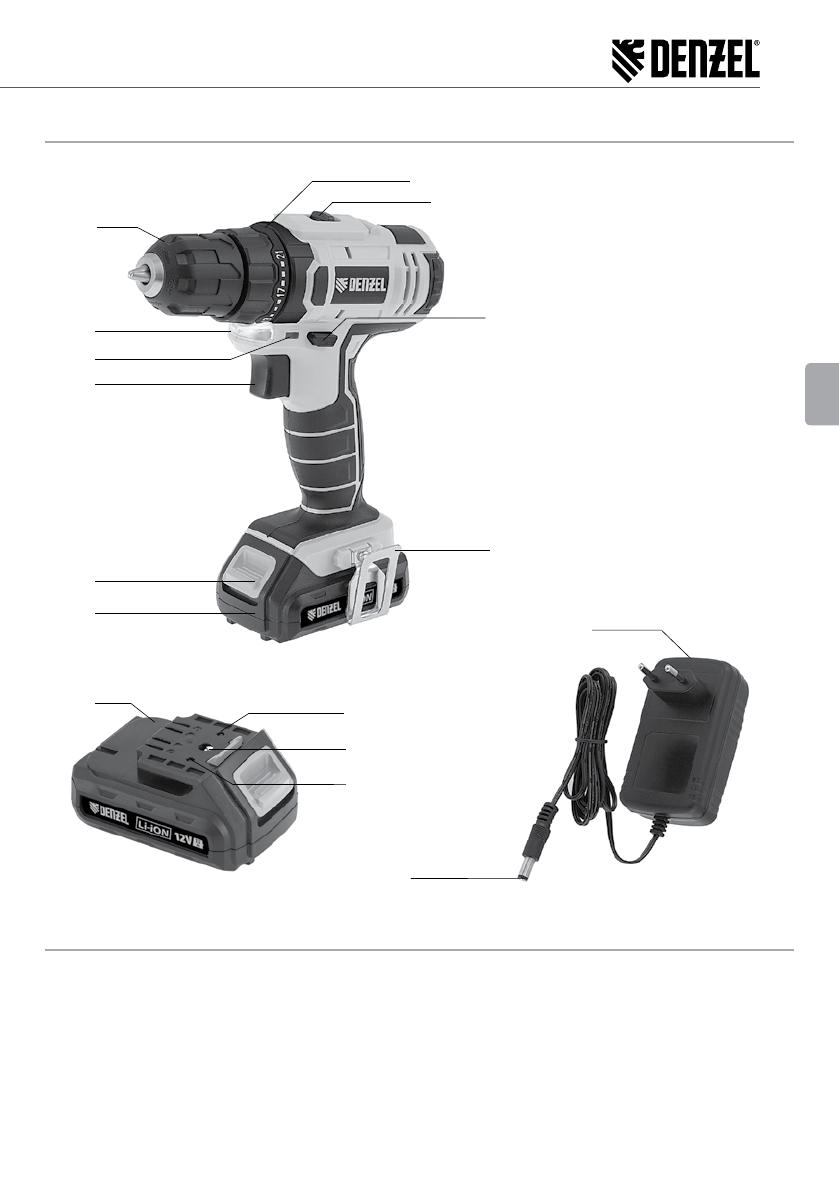

Общий вид машины представлен на рисунке 1.

Рис. 1

ЭКСПЛУАТАЦИЯ

Устройство машины

Машина состоит из пластмассового корпуса с расположенным в нем электродвигателем постоянного тока
и планетарным редуктором. Редуктор оборудован регулируемой механической муфтой, обеспечивающей
ограничение предельного крутящего момента на шпинделе. Корпус переходит в рукоятку, в которой уста-
новлен выключатель. Нижняя часть рукоятки имеет разъем для присоединения аккумуляторной батареи.
Над выключателем спереди расположен светодиод подсветки рабочей зоны, над выключателем слева рас-
положен индикатор остаточного заряда батареи (см. рис. 1). Машина оборудована крюком 5 (рис. 1) для
подвеса за ремень или карман рабочей одежды. Крюк закреплен с помощью винта к корпусу и может быть
установлен как с правой, так и с левой стороны корпуса.

1

2

3

4

5

6

6

11

13

15

14

12

7

8

9

10

1. Патрон быстрозажимной
2.  Кольцо регулировки крутящего

момента

3.  Переключатель диапазона

частот вращения (переключа-
тель режимов)

4.  Переключатель направления

вращения

5. Крюк крепления к ремню
6. Батарея аккумуляторная
7.  Клавиша фиксатора аккумуля-

тора

8. Выключатель
9. Индикатор заряда батареи
10.  Светодиод подсветки рабочей

зоны

11.  Индикатор готовности к работе
12.  Гнездо подключения зарядного

устройства

13. Индикатор зарядки батареи
14. Зарядное устройство
15. Штекер зарядного устройства
