54

 | Українська

1 609 92A 2A1 | (17.11.16)

Bosch Power Tools

Потягніть установне кільце

17

 назад настільки, щоб

відстань відповідала бажаній глибині свердління

X

, або

прикладіть дюбель до напрямної і потягніть установне
кільце

17

 назад до дюбеля. Для фіксування поверніть

установне кільце

17

 праворуч

. Приберіть дюбель від

напрямної. Отримана глибина свердлення відповідає
довжині

X

 на напрямній.

Вказівка:

У разі використання дюбелів точність глибини

свердлення є важливою. Якщо висвердлений отвір є
занадто глибоким, дюбель просунеться занадто глибоко у
стіну або заготовку. Якщо отвір занадто короткий, дюбель
випирає.

Спорожнення контейнера для пилу (див. мал. G)

Контейнера для пилу

11

 вистачає приблизно на 25 отворів

у цегляній кладці при глибині свердлення 30 мм і діаметрі
свердла 6 мм.

– Для зняття контейнера для пилу

11

 натисніть на бокові

кнопки розблокування

12

 і зніміть контейнер для пилу,

потягнувши його донизу.

– Спорожніть контейнер для пилу

11

 і встроміть його на

місце (він повинен відчутно зайти в зачеплення).

Зняття Drill Assistant

– Утримуйте затискач

16

 пиловловлювального пристрою

13

 натисненим і зніміть пиловловлювальний пристрій

13

, потягнувши його вперед.

– Повертайте гвинт-баранчик

18

 проти годинникової

стрілки, поки додаткова рукоятка

9

 не послабиться, і

зніміть додаткову рукоятку

9

 з електроінструмента.

– Для розблокування поверніть установне кільце

17

ліворуч .

– Міцно тримайте додаткову рукоятку

9

 і потягніть

напрямну в напрямку до додаткової рукоятки, поки
вона не увійде відчутно в зачеплення.

Відсмоктування пилу/контейнер для пилу



Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Використовуйте придатний для матеріалу

відсмоктувальний пристрій.

– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з

фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.



Уникайте накопичення пилу на робочому місці.

Пил

може легко займатися.



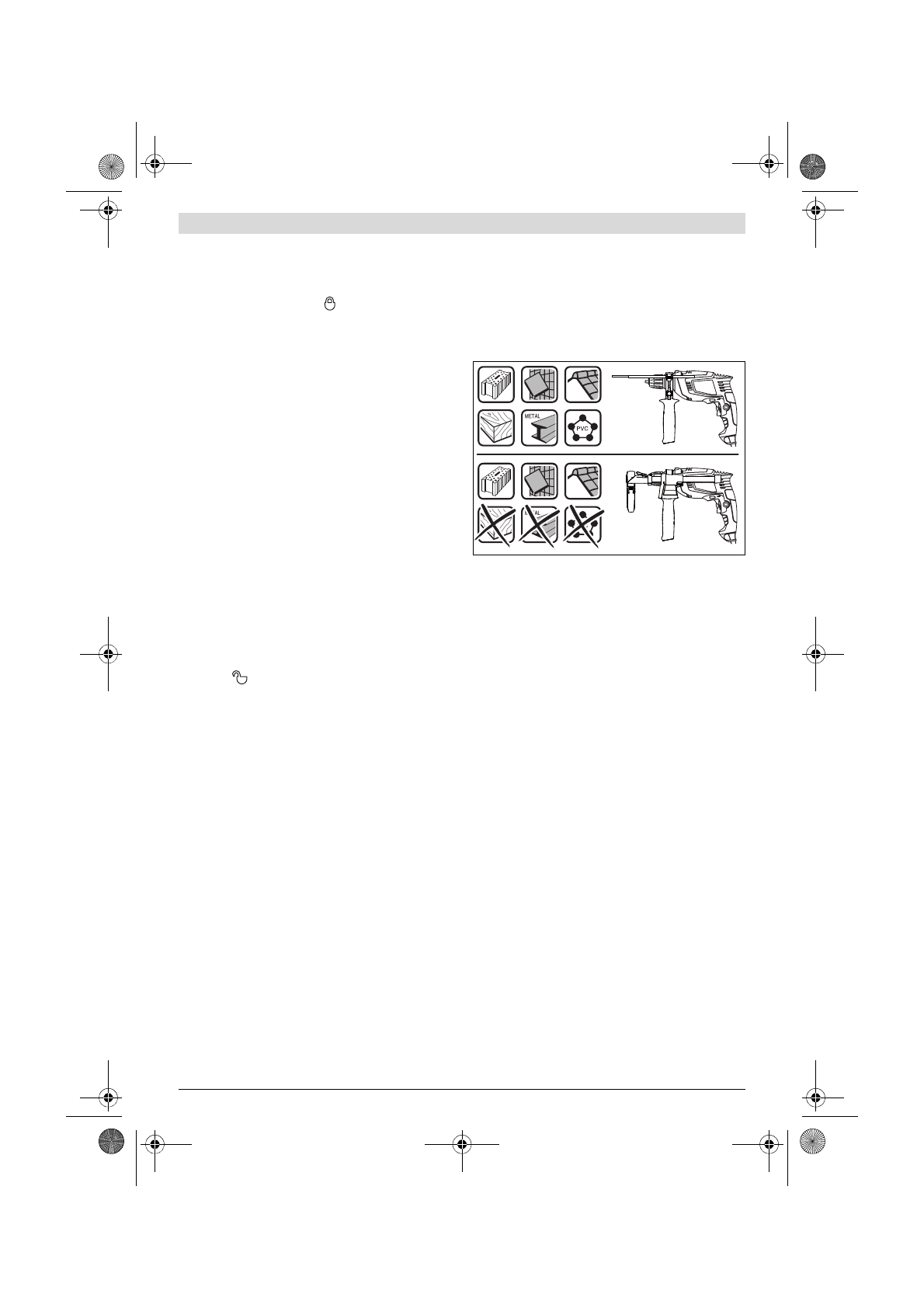

Використовуйте контейнер для пилу лише при
роботі з бетоном та камінням.

Дерев’яна і

пластмасова стружка можуть легко призвести до
забиття контейнера.



Увага: небезпека займання! Не працюйте з жодними
металевими матеріалами у разі змонтованого
контейнера для пилу.

Гаряча металева стружка може

запалити частини контейнера для пилу.

Для оптимального використання контейнера для пилу
дотримуйтесь наступних вказівок:
– Слідкуйте за тим, що контейнер для пилу прилягав до

заготовки або стіни урівень. При цьому одночасно
полегшується свердлення під прямим кутом.

– Після досягнення необхідної глибини свердлення

спочатку витягніть свердло з отвору і лише після цього
вимикайте ударний дриль.

– Особливо при роботі з товстими свердлами

пилозахисне кільце

15

 може спрацьовуватися. У разі

пошкодження його треба поміняти.

Заміна робочого інструмента

Швидкозатискний свердлильний патрон
(UniversalImpact 700, UniversalImpact 700 + Drill
Assistant) (див. мал. H)



Перш, ніж натискати на фіксатор шпинделя 2,
зачекайте, поки електроприлад не зупиниться.

При натисканні на фіксатор шпинделя

2

 свердлильний

шпиндель блокується. Це дозволяє швидко, зручно і
просто міняти робочий інструмент у свердлильному
патроні.

Повертаючи в напрямку обертання



, відкрийте

швидкозатискний свердлильний патрон

1

, щоб в нього

можна було встромити робочий інструмент. Встроміть
робочий інструмент.

Рукою з силою повертайте втулку швидкозатискного
патрона

1

 в напрямку обертання



, поки не припиниться

клацання. Свердлильний патрон автоматично фіксується.

Щоб зняти фіксацію і вийняти приладдя, тримайте
натисненим фіксатор шпинделя і повертайте втулку у
протилежному напрямку.
