26
| Magyar
2 609 005 674 | (30.1.12)
Bosch Power Tools
f

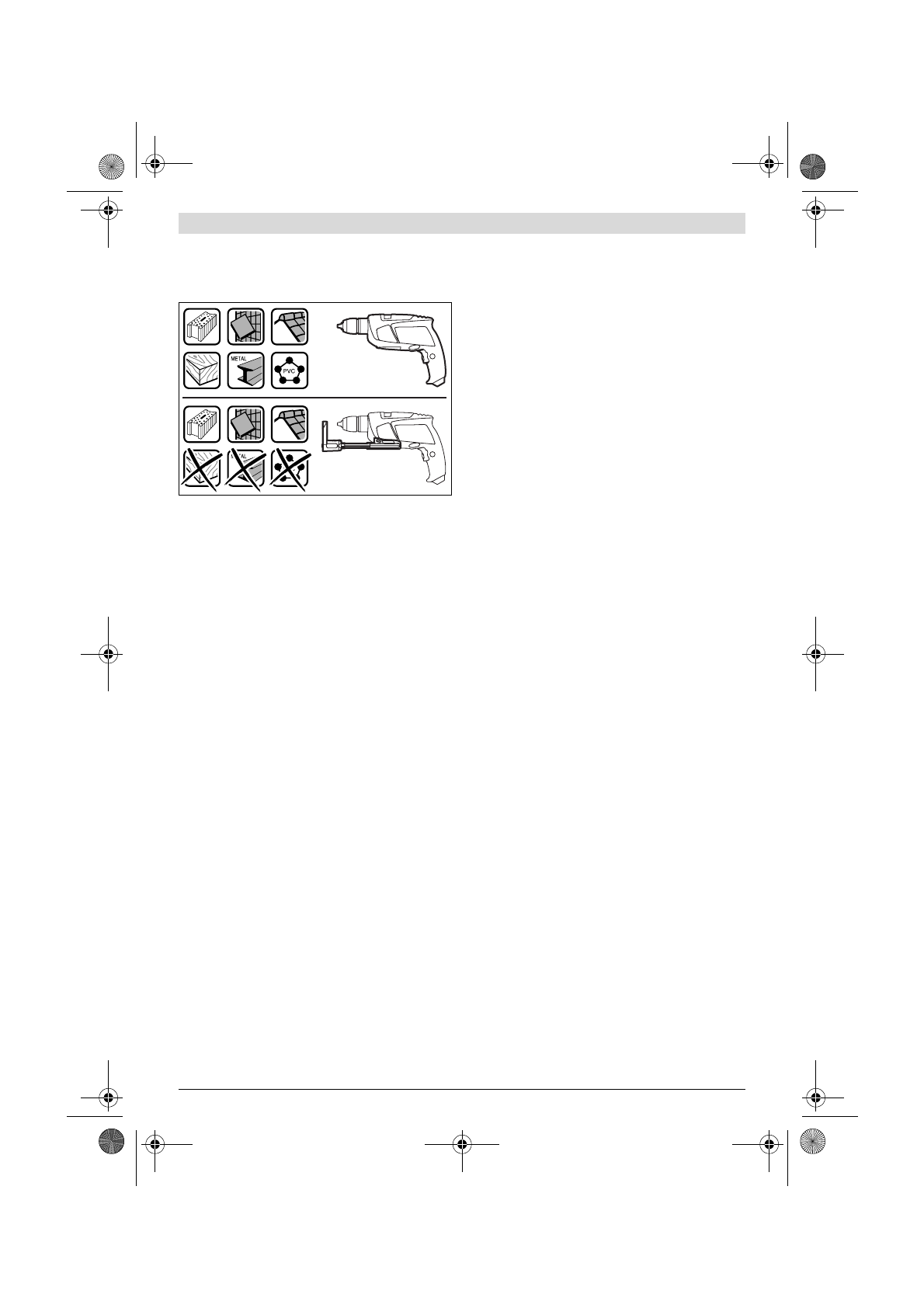

Vigyázat, tűzveszély! Ha az elszívó berendezés hozzá
van csatlakoztatva a berendezéshez, ne munkáljon
meg fémeket.
A forró fémforgácsok megggyújthatják az
elszívó berendezés alkatrészeit.
Az optimális elszívás biztosítására tartsa be az alábbi
útmutatóban található utasításokat:
–
Ügyeljen arra, hogy az elszívó berendezés a peremével
felfeküdjön a megmunkálásra kerülő munkadarabra, illetve
falra. Ezzel egyidejűleg megkönnyíti a derékszögben való
fúrást is.
–
Az elszívó berendezés használatakor mindig a
legmagasabb fordulatszámmal dolgozzon.
–
A kívánt furatmélység elérésekor először húzza ki a
furatból a fúrót és csak ezután kapcsolja ki az ütvefúró
gépet.
–
Az elszívó berendezést csak felszerelt
17
szűrőbetéttel
használja, mivel a por/forgács ellenkező esetben az
elektromos kéziszerszám belsejébe juthat és azt
megrongálhatja.
–
Rendszeresen ellenőrizze a
17
szűrőbetét állapotát. Ha a
szűrőbetét megrongálódott, azonnal cserélje ki.
–
A
19
porvédőgyűrű különösen nagyobb fúróátmérők
használata esetén könnyen elhasználódik. Ha ez
megrongálódott, cserélje ki.
Az elszívó berendezés felhelyezése (lásd az „A” ábrát)
Vezesse a
12
elszívó szerkezetet az első oldal felől az ütvefúró
gép alsó oldalához. Ügyeljen arra, hogy a
12
elszívó szerkezet
síkban felfeküdjön a házra és reteszelésre kerüljön.
Az elszívó berendezés tisztítása (lásd a „B” – „D” ábrát)
A
13
portartály 10 mm-es fúróátmérővel végzett fúrások
esetén kb. 10 fúráshoz elegendő.
Ha az elszívás gyengébbé válik, vagy a
14
szintkijelző a
megtelt állapotot jelzi, a
13
porgyűjtő tartályt ki kell üríteni.
Ehhez nyomja meg a
16
reteszelésfeloldó gomb recés
felületét és vegye le a
13
porgyűjtő tartályt.
Ürítse ki és tisztítsa meg a
13
portartályt. Ütögetéssel tisztítsa
meg a
17
szűrőbetétet.
Ellenőrizze, nincs-e megrongálódva a
17
szűrőbetét, és
szükség esetén cserélje ki.
Nyomja meg a
17
szűrőbetét tartóját, és húzza azt ki. Cserélje
ki a
17
szűrőbetétet a tartóval együtt. A tartó felhelyezésekor
ügyeljen arra, hogy behelyezze a
18
gumitömítést.
Tegye ismét fel a
13
porgyűjtő tartályt és a reteszeléshez
nyomja meg a
16
reteszelésfeloldó gomb síma felületét.
Az elszívó berendezés levétele (lásd az
„
E
”
ábrát)
A
12
elszívó berendezés leszereléséhez nyomja meg a
20
reteszelésfeloldó gombot és előre mutató irányban húzza le a
12
elszívó berendezést.
Az elszívó berendezés elrakása (lásd az
„
F
”
ábrát)
A
12
elszívó berendezésnek a kofferben való tárolásához
vegye le és tolja össze a
12
elszívó berendezést és dugja fel rá
a
21
kapcsot.
Helyezze fel a
22
lezárószerkezetet, vagy ürítse ki a
13
porgyűjtő tartályt, mielőtt az elszívó szerkezetet lerakná.
Pótfogantyú
f
Az elektromos kéziszerszámot csak az arra felszerelt
10 pótfogantyúval együtt szabad használni.
f
Minden munkamegkezdése előtt gondoskodjon arról,
hogy a 11 szárnyascsavar szorosan meg legyen húzva.
Ha elveszti az uralmát a berendezés felett, ez sérülésekhez
vezethet.
A
10
pótfogantyút tetszőleges helyzetbe el lehet forgatni,
hogy így a munkát a lehető leginkább fáradságmentes módon
lehessen végezni.
Forgassa el a pótfogantyú beállítására szolgáló
11
szárnyascsavart az óramutató járásával ellenkező irányba
és forgassa el a
10
pótfogantyút a kívánt helyzetbe. Ezután az
óramutató járásával megegyező irányba forgatva húzza meg
ismét szorosra a
11
szárnyascsavart.
A furatmélység beállítása (lásd a
„
G
”
ábrát)
Az
1
mélységi ütköző a kívánt
X
furatmélység beállítására
szolgál.
Nyomja be az
5
mélységi ütköző beállító gombot és helyezze
be a mélységi ütközőt a
10
pótfogantyúba.
Az
1
mélységi ütköző recézett részének lefelé kell mutatnia.
Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a
mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt
X
furatmélységnek.
Szerszámcsere (lásd a
„
H
”
ábrát)
Gyorsbefogó fúrótokmány
Tartsa fogva a
4
gyorsbefogó fúrótokmány
3
hátsó hüvelyét,
és forgassa el a
2
első hüvelyt az
n
forgásirányba, amíg be
nem lehet tenni a szerszámot a szerszámbefogó egységbe.
Tegye be a szerszámot a tokmányba.
Tartsa fogva a
4
gyorsbefogó fúrótokmány
3
hátsó hüvelyét,
és forgassa el erőteljesen kézzel a
2
első hüvelyt a
o
forgásirányba.
Csavarozó szerszámok
A
24
csavarozó bitek alkalmazásához használjon mindig egy
23
univerzális bittartót. Csak a csavarfejhez megfelelő
csavarhúzó biteket használjon.
A
6
„Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa
mindig a „Fúrás” jelére.
OBJ_BUCH-908-007.book Page 26 Monday, January 30, 2012 8:41 AM
