Česky |
15
Bosch Power Tools
2 609 005 674 | (30.1.12)

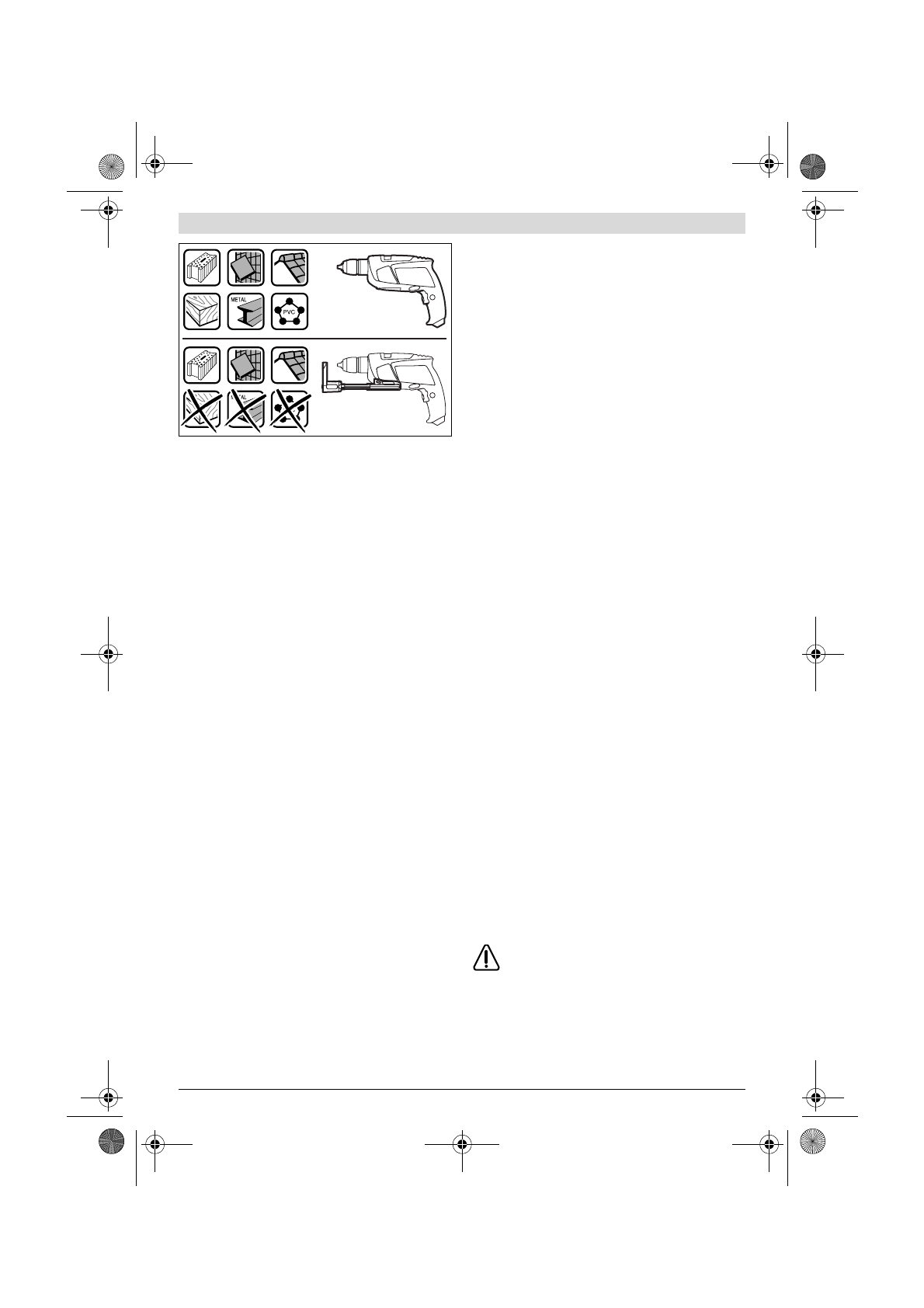

Pro zachování optimálního výsledku odsávání dbejte prosím
následujících upozornění:
–
Dbejte na to, aby odsávací nástavec plně přiléhal na
obrobek, popř. na stěnu. Tím je současně usnadněno
pravoúhlé vrtání.
–
Při nasazení odsávacího nástavce pracujte vždy s
maximálním počtem otáček.
–
Po dosažení požadované hloubky vrtání nejprve vytáhněte
vrták z otvoru a poté příklepovou vrtačku vypněte.
–
Odsávací nástavec používejte pouze s namontovaným
filtračním prvkem
17
, poněvadž jinak mohou prach/špony
proniknout dovnitř elektronářadí a poškodit jej.
–
Pravidelně kontrolujte stav filtračního elementu
17
. Při
poškození filtračního elementu jej okamžitě vyměňte.
–
Zejména při práci s velkými průměry vrtáků se může
kroužek ochrany proti prachu
19
opotřebovat. Při
poškození jej vyměňte.
Nasazení odsávacího nástavce (viz obr. A)
Odsávací nástavec
12
zaveďte zepředu na spodek příklepové
vrtačky. Dbejte na to, aby odsávací nástavec
12
doléhal v
jedné rovině na těleso a byl zaaretován.
Čištění odsávacího nástavce (viz obr. B – D)
Zásobník prachu
13
vystačí pro zhruba 10 otvorů s
průměrem vrtáku 10 mm.
Při oslabeném odsávání nebo když je ukazatel stavu naplnění
14
plný, musí se zásobník prachu
13
vyprázdnit. K tomu
zatlačte na rýhovanou plochu odjišťovacího tlačítka
16
a
zásobník prachu
13
odejměte.
Zásobník prachu
13
vyprázdněte a vyčistěte. Vyklepáním
vyčistěte filtrační element
17
.
Filtrační element
17
zkontrolujte na poškození a příp. jej
vyměňte.
Zatlačte na uchycení filtračního prvku
17
a vytáhněte jej ven.
Filtrační prvek
17
vyměňte včetně uchycení. Při nasazování
uchycení dbejte na to, aby bylo vloženo gumové těsnění
18
.
Zásobník prachu
13
opět nasaďte a pro zaaretování zatlačte
na hladkou plochu odjišťovacího tlačítka
16
.
Odejmutí odsávacího nástavce (viz obr. E)
Pro demontáž odsávacího nástavce
12
zatlačte na odjišťovací
tlačítko
20
a odsávací nástavec
12
stáhněte dopředu.
Uložení odsávacího nástavce (viz obr. F)
Pro dobré uložení odsávacího přípravku
12
v kufru odsávací
přípravek
12
odejměte, zasuňte jej dohromady a nastrčte
svorku
21
.
Dříve než odsávací nástavec odložíte, nasaďte uzávěr
22
nebo zásobník prachu
13
vyprázdněte.
Přídavná rukojeť
f
Používejte Vaše elektronářadí pouze s přídavnou
rukojetí 10.
f
Před všemi pracemi zajistěte, aby byl křídlový šroub 11
pevně utažený.
Ztráta kontroly může vést ke zraněním.
Abyste dosáhli bezpečné a bezúnavové pracovní držení,
můžete přídavné držadlo
10
libovolně natočit.
Otočte křídlový šroub pro přestavení přídavné rukojeti
11
proti směru hodinových ručiček a otočte přídavné držadlo
10
do požadované polohy. Potom opět utáhněte křídlový
šroub
11
ve směru hodinových ručiček.
Nastavení hloubky vrtání (viz obr. G)
Pomocí hloubkového dorazu
1
lze stanovit požadovanou
hloubku vrtání
X
.
Stlačte tlačítko pro nastavení hloubky dorazu
5
a nasaďte
hloubkový doraz do přídavné rukojeti
10
.
Rýhování na hloubkovém dorazu
1
musí ukazovat nahoru.
Hloubkový doraz vytáhněte natolik ven, aby vzdálenost mezi
špičkou vrtáku a špičkou hloubkového dorazu odpovídala
požadované hloubce vrtání
X
.
Výměna nástroje (viz obr. H)
Rychloupínací sklíčidlo
Podržte pevně zadní objímku
3
rychloupínacího sklíčidla
4
a
otáčejte předním pouzdrem
2
ve směru
n
, až lze vložit
nástroj. Nasaďte nástroj.
Pevně podržte zadní objímku
3
rychloupínacího sklíčidla
4
a
rukou silně zatočte přední objímku
2
ve směru
o
.
Šroubovací nástroje
Při použití šroubovacích bitů
24
by jste vždy měli použít
univerzální držák bitů
23
. Použijte pouze takové šroubovací
bity, jež lícují k hlavě šroubu.
Pro šroubování nastavte přepínač „vrtání/příklepové vrtání“
6
vždy na symbol „vrtání“.
Výměna sklíčidla
f
U elektronářadí bez aretace vrtacího vřetene musí být
sklíčidlo vyměněno autorizovaným servisem pro
elektronářadí Bosch.
Sklíčidlo musí být utaženo utahovacím momentem
ca.
30 – 35
Nm.
Provoz
Uvedení do provozu
f
Dbejte síťového napětí! Napětí zdroje proudu musí
souhlasit s údaji na typovém štítku elektronářadí.
OBJ_BUCH-908-007.book Page 15 Monday, January 30, 2012 8:41 AM
