| Polski
1 609 92A 1RB | (22.1.16)
Bosch Power Tools
Poziom drgań podany w tych wskazówkach został pomierzo-
ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro-
cedury pomiarów i można go użyć do porównywania elektro-
narzędzi. Można go też użyć do wstępnej oceny ekspozycji na
drgania.
Podany poziom drgań jest reprezentatywny dla podstawo-
wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie
użyte zostanie do innych zastosowań, z innymi narzędziami
roboczymi, z różnym osprzętem, a także jeśli nie będzie wy-
starczająco konserwowane, poziom drgań może odbiegać od
podanego. Podane powyżej przyczyny mogą spowodować
podwyższenie ekspozycji na drgania podczas całego czasu
pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.
W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-
ce na celu ochronę operatora przed skutkami ekspozycji na
drgania, np.: konserwacja elektronarzędzia i narzędzi robo-
czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-
nie kolejności operacji roboczych.
Montaż
Ładowanie akumulatora
Wskazówka:
W momencie dostawy akumulator jest nałado-
wany częściowo. Aby zagwarantować wykorzystanie najwyż-
szej wydajności akumulatora, należy przed pierwszym uży-
ciem całkowicie naładować akumulator w ładowarce.
Akumulator litowo-jonowy można doładować w dowolnej
chwili, nie powodując tym skrócenia jego żywotności. Prze-
rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze-
nia ogniw akumulatora.
Dzięki systemowi elektronicznej ochrony ogniw – »Electronic
Cell Protection (ECP)« – akumulator litowo-jonowy jest za-
bezpieczony przed głębokim rozładowaniem. Przy rozłado-
wanym akumulatorze elektronarzędzie zostaje wyłączone
przez układ ochronny – narzędzie robocze nie porusza się.
Po automatycznym wyłączeniu elektronarzędzia nie
naciskać ponownie włącznika.
Może to doprowadzić do
uszkodzenia akumulatora.

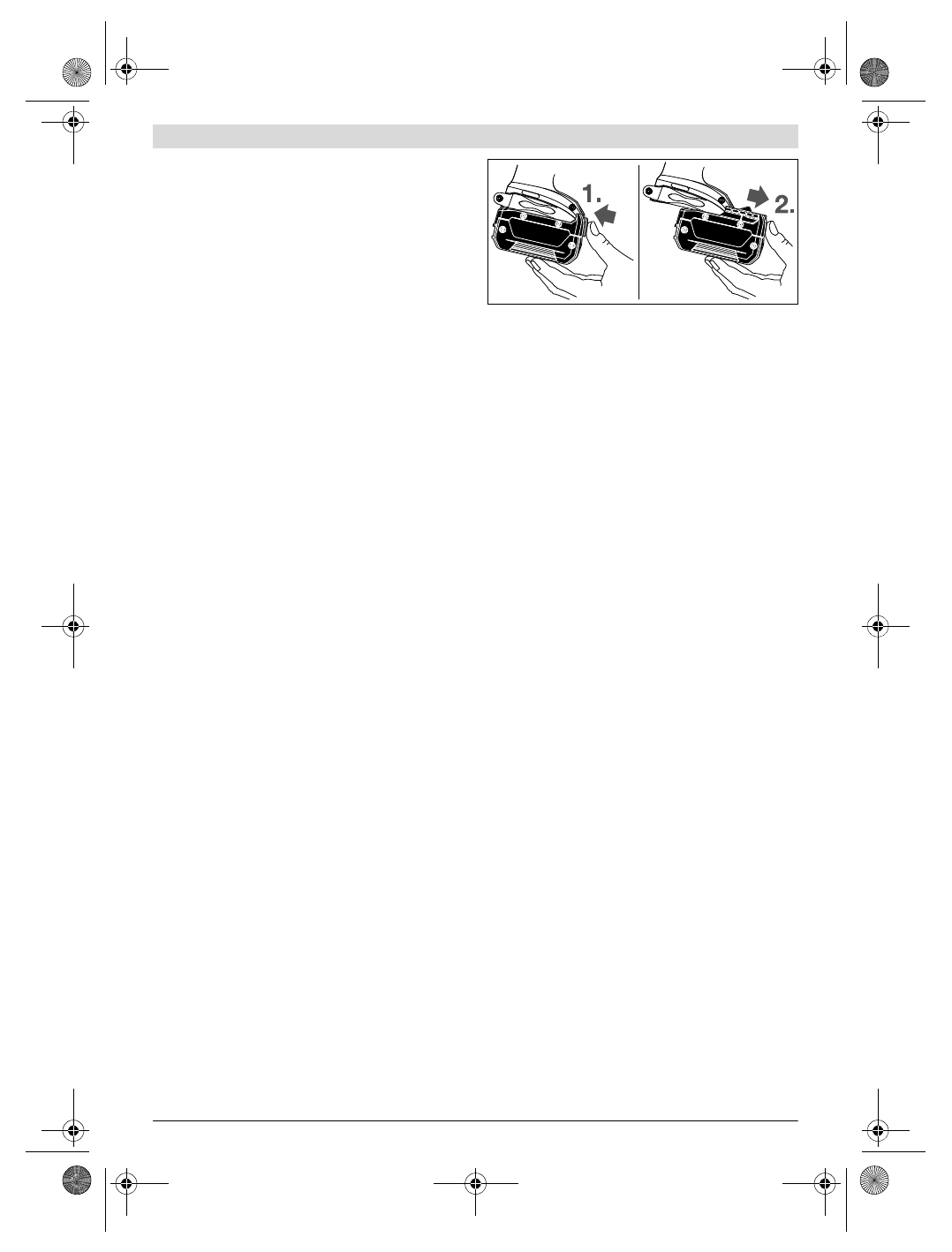

Wyjmowanie akumulatora
Akumulator
12
posiada dwa stopnie blokady, zapobiegające
jego wypadnięciu w przypadku niezamierzonego naciśnięcia
przycisku odblokowującego
13
. Akumulator umieszczony w
obudowie elektronarzędzia, przytrzymywany jest na miejscu
za pomocą sprężyny.
W celu wyjęcia akumulatora
12
wcisnąć przycisk odblokowu-
jący
13
i wyciągnąć akumulator z elektronarzędzia, pociąga-
jąc go do tyłu.
Nie należy przy tym stosować siły.
Uchwyt dodatkowy
Urządzenie należy używać jedynie z uchwytem dodat-
kowym 4.
Przed przystąpieniem do jakichkolwiek prac należy
upewnić się, czy uchwyt dodatkowy jest dostatecznie
mocno dociągnięty.
Utrata kontroli może spowodować
obrażenia u osoby obsługującej.
Montowanie uchwytu dodatkowego
Aby otworzyć rękojeść dodatkową, należy przekręcić dolny
element rękojeści
4
w kierunku przeciwnym do ruchu wskazó-
wek zegara.
Łącznik uchwytu dodatkowego
5
pociągnąć do tyłu i przytrzy-
mać w tej pozycji. Aby zamocować rękojeść dodatkową na
elektronarzędziu, należy przesunąć rękojeść dodatkową po-
nad uchwytem wiertarskim. Na zakończenie należy zwolnić
łącznik
5
.
Następnie mocno dokręcić dolną część rękojeści dodatkowej
4
w kierunku zgodnym z ruchem wskazówek zegara.
Ustawianie rękojeści dodatkowej
Aby móc zająć stabilną i niemęczącą pozycję pracy, można
dowolnie wychylić uchwyt dodatkowy
4
.
Po przekręceniu dolnej części uchwytu dodatkowego
4
w kie-
runku przeciwnym do kierunku ruchu wskazówek zegara, na-
leży wychylić uchwyt dodatkowy
4
na żądaną pozycję. Na-
stępnie ponownie dokręcić dolną część uchwytu dodat-
kowego
4
w kierunku zgodnym z ruchem wskazówek zegara.
Ustawianie głębokości wiercenia
Ogranicznikiem głębokości
3
można ustalić pożądaną głębo-
kość wiercenia
X
.
Zwolnić śrubę motylkową do regulacji ogranicznika głęboko-
ści
6
i zamocować ogranicznik w rękojeści dodatkowej
4
.
Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by odle-
głość pomiędzy końcówką wiertła, a końcówką ogranicznika
głębokości wynosiła pożądaną głębokość wiercenia
X
.
Ponownie mocno dokręcić śrubę motylkową
6
.
Wymiana narzędzi (zob. rys. A)
Przed wszystkimi pracami przy elektronarzędziu (np.
dogląd, wymiana narzędzi itd.) jak i przed jego trans-
portem i składowaniem należy wyjąć akumulator z
elektronarzędzia.
Przy niezamierzonym uruchomieniu
włącznika/wyłącznika istnieje niebezpieczeństwo obra-
żeń.
