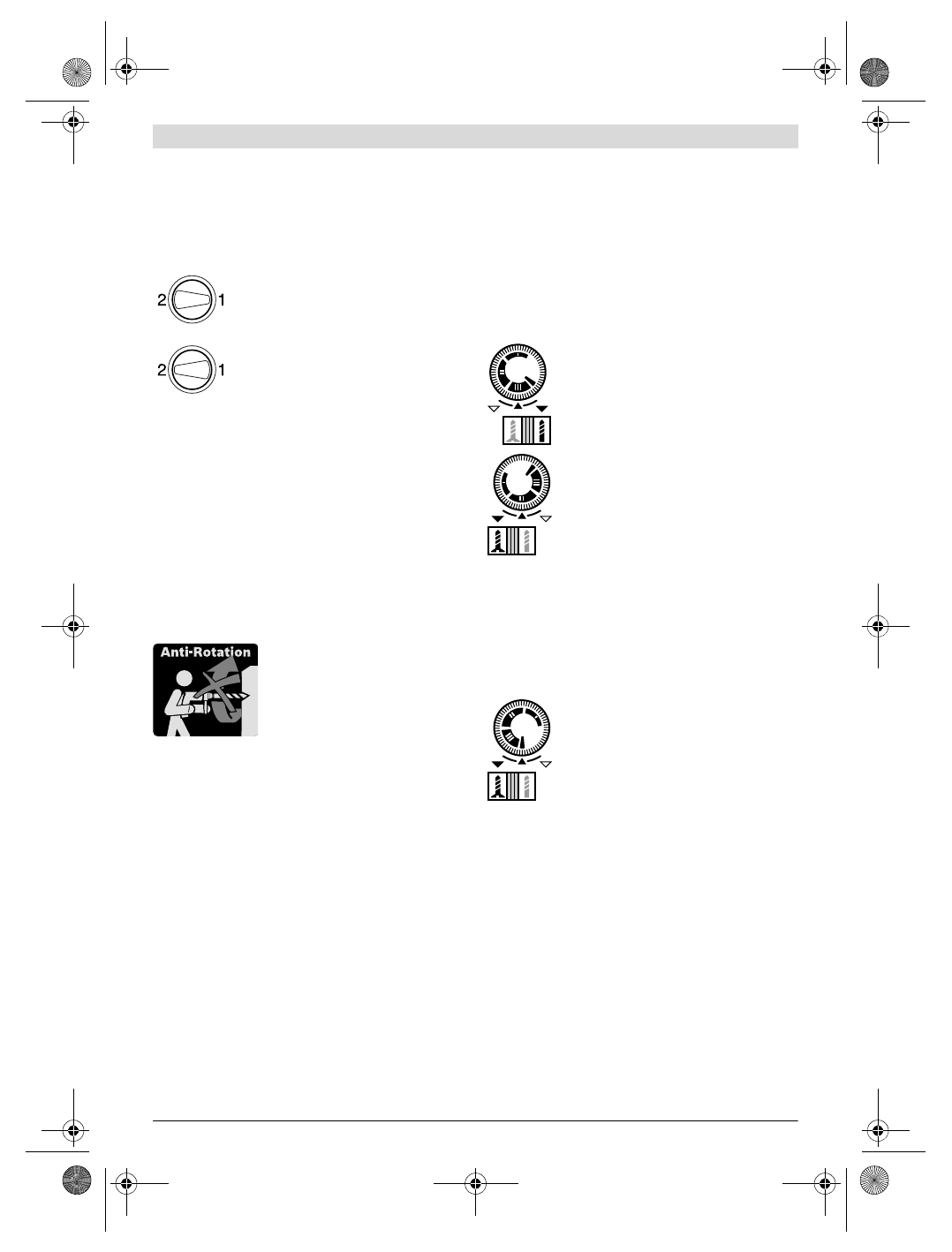

Mekaniskt växelval



Växellägesomkopplaren c kan manövreras på långsamt
gående elverktyg. Koppla dock inte om när elverktyget
står stilla, vid full belastning eller högsta varvtal.

Med växellägesomkopplaren

9

 kan 2 varvtalsområden förväl-

jas.

Växel I:

Lågt varvtalsområde för arbeten med stor
borrdiameter och för skruvdragning.

Växel II:

Högt varvtalsområde för arbeten med liten
borrdiameter.

Går det inte att svänga växellägesomkopplaren

9

 mot anslag,

vrid drivspindeln med borren en aning.

In- och urkoppling

Tryck för

start

 av elverktyget ned strömställaren Till/Från

7

och håll den nedtryckt.

För att

spärra

 den nedtryckta strömställaren Till/Från

7

 tryck

ned spärrknappen

6

.

För elverktygets

frånkoppling

 släpp strömställaren Till/Från

7

 eller om den är låst med spärrknappen

6

 tryck helt kort på

strömställaren Till/Från

7

 och släpp den igen.

För att spara energi, koppla på elverktyget endast när du vill
använda det.

Överlastkoppling

För begränsning av höga reaktionsmo-
ment har elverktyget utrustats med en
överlastkoppling (Anti-Rotation).



Om insatsverktyget kommer i kläm eller hakar fast
kopplas borrspindelns drivning från. Håll stadigt i
elverktyget med båda händerna och stå stadigt för att
motverka de krafter som uppstår.



Slå genast ifrån elverktyget och ta loss insatsverktyget
om elverktyget fastnar. Om ett elverktyg slås till när
borrverktyget har fastnat uppstår höga reaktionsmo-
ment.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steg-
löst genom att mer eller mindre trycka ned strömställaren
Till/Från

7

.

Ett lätt tryck på strömställaren Till/Från

7

 ger ett lågt varv-

tal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.

Förval av varvtal/slagtal

Med ställratten varvtalsförval

8

 kan önskat varvtal/slagtal för-

väljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova
dig fram till bästa inställningen genom praktiska försök.

Elektroniskt varvtalsförval (GSB 21-2 RCT)

Med ställratten för elektroniskt varvtalsförval

3

 kan önskat

varvtal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova
dig fram till bästa inställningen genom praktiska försök.

Konstantelektronik (GSB 21-2 RCT)

Konstantelektroniken håller det inställda varv- och slagtalet i
de närmaste konstant vid tomgång och drift med belastning.

Elektronisk vridmomentbegränsning/varvtalsförval
(Torque Control) (GSB 21-2 RCT)

För

borrning med varvtalsförval

 ställ

omkopplaren

4

 mot symbolen ”Borra”. Med

ställratten

3

 kan önskat varvtal väljas även

under drift.

För

skruvning med vridmomentbegräns-

ning

 ställ omkopplaren

4

 mot symbolen

”Borra”. Med ställratten

3

 kan vridmomentet

vid borrspindeln förväljas steglöst även under
drift:

I

= lågt  vridmoment,

III

= högt vridmoment.

Maximivarvtalet anpassas automatiskt till
inställt vridmoment.

När vid skruvdragning förvalt vridmoment uppnås, kopplas
elverktyget från; insatsverktyget roterar inte längre. När
elverktyget vid nedtryckt strömställare Till/Från

7

 inte längre

belastas, fortsätter insatsverktyget av säkerhetsskäl att
rotera med lågt varvtal.
Efter det strömställaren Till/Från

7

 helt kort släpps kan nästa

skruv dras med samma åtdragningsmoment.

För

skruvdragning utan vridmomentbe-

gränsning

 ska ställratten

3

 vridas mot höger

stopp. Denna inställning krävs om åtdrag-
ningsmomentet i läget

III

 inte är tillräckligt

högt.

Arbetsanvisningar



Elverktyget ska vara frånkopplat när det förs mot mut-
tern/skruven.

Roterande insatsverktyg kan slira bort.

Tips

Efter längre drift med lågt varvtal ska elverktyget för avkylning
köras ca. 3 minuter med högsta tomgångsvarvtal.

För borrning i stenplattor, ställ omkopplaren

2

 på symbol

”Borra”. När stenplattan genomborrats ställ omkopplaren på
symbolen ”Slagborra” och fortsätt med slag.

För arbeten i betong, sten och murverk krävs hårmetallborrar.

Vid borrning i metall använd endast felfria, välskärpta HSS-
borrar (HSS = högeffektssnabbstål). Denna kvalitet offererar
Bosch som tillbehör.

Med borrsliparen (tillbehör) kan spiralborrar med en diame-
ter upp till på 2,5 – 10 mm lätt skärpas.
