Інструменти для закручування гвинтів  (див. мал. G)

При використанні біти

16

 Вам необхідно завжди

використовувати універсальний затискач біт

17

.

Використовуйте лише біти, що пасують до головки гвинтів.

Для закручування гвинтів завжди встановлюйте
перемикач «свердлення/ударне свердлення»

2

 на значок

«свердлення».

Заміна свердлильного патрона



В електроприладах без фіксатора свердлильного
шпинделя свердлильний патрон треба міняти в
авторизованій сервісній майстерні Bosch.

Демонтаж свердлильного патрона (див. мал. H)

Демонтуйте додаткову рукоятку і встановіть перемикач
швидкості

9

 в середнє положення між 1-ю і 2-ю

швидкістю.

Встроміть сталевий штифт з Ø 4 мм і довжиною бл. 50 мм
в отвір в шийці шпинделя, щоб зафіксувати свердлильний
шпиндель.

Встроміть ключ-шестигранник

18

 коротким боком у

швидкозатискний патрон

1

.

Покладіть електроприлад на стійку основу, наприклад, на
верстак. Міцно тримаючи електроприлад, відпустіть
швидкозатисний свердлильний патрон

1

, повертаючи

ключ-шестигранник

18

 в напрямку обертання



. Якщо

свердлильний патрон сидить дуже міцно, його можна
зрушити легким ударом по довгому хвостовику ключа-
шестигранника

18

. Витягніть ключ-шестигранник із

швидкозатискного свердлильного патрона та повністю
відкрутіть швидкозатискний свердлильний патрон.

Монтаж свердлильного патрона (див. мал. I)

Монтаж швидкозатискного свердлильного патрона або
зубчаcтого свердлильного патрона здійснюється у
зворотній послідовності.



Після закінчення монтажу знову витягніть сталевий
штифт із свердлильного патрона.

Свердлильний патрон затягується із зусиллям
прибл.  67 – 74 Нм.

Відсмоктування пилу/тирси/стружки



Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з

фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів,
що діють у Вашій країні.



Уникайте накопичення пилу на робочому місці.

Пил

може легко займатися.

Робота

Початок роботи



Зважайте на напругу в мережі! Напруга джерела
струму повинна відповідати значенню, що
зазначене на табличці з характеристиками
електроприладу. Електроприлад, що розрахований
на напругу 230 В, може працювати також і при
220 В.

Встановлення напрямку обертання (див. мал. J – К)



Перемикайте перемикач швидкості 5, лише коли
електроприлад зупинено.

За допомогою перемикача напрямку обертання

5

 можна

міняти напрямок обертання інструмента. Однак це не
можливо, якщо натиснутий вимикач

7

.

Обертання праворуч:

 Для свердлiння і закручування

гвинтів посуньте перемикач напрямку обертання

5

ліворуч униз і одночасно праворуч угору.

Обертання ліворуч:

 Для послаблення або викручування

гвинтів і розкручування гайок посуньте перемикач
напрямку обертання

5

 ліворуч угору і одночасно

праворуч вниз.

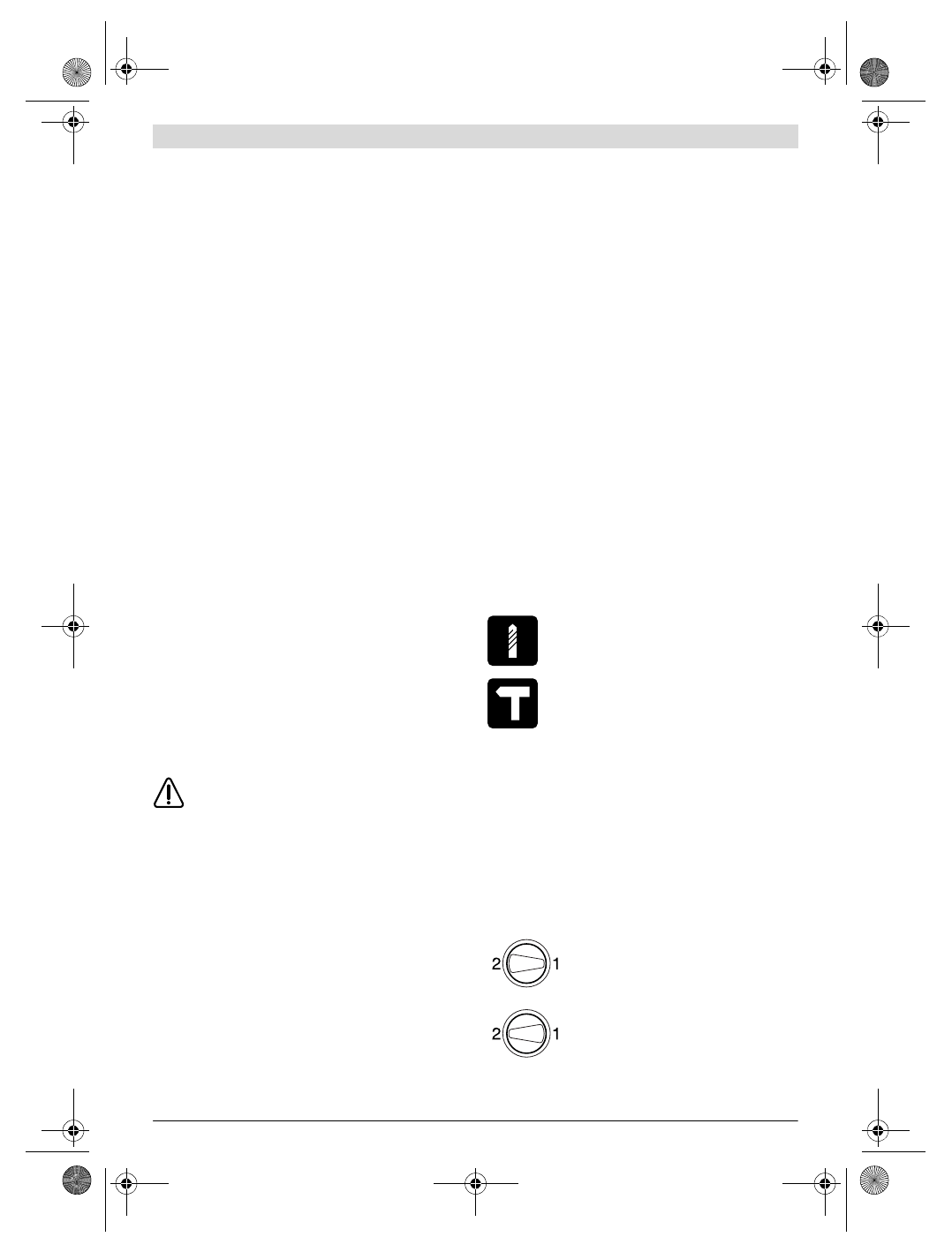

Встановлення режиму роботи

Свердлення і закручування гвинтів

Встановіть перемикач

2

 на символ

«свердлення».

Ударне свердлення

Встановіть перемикач

2

 на значок «ударне

свердлення».

Перемикач

2

 відчутно заходить в зачеплення, його можна

перемикати також і коли мотор працює.

Механічне перемикання швидкості



Перемикати перемикач швидкості 9 можна на
повільно працюючому електроприладі. Однак
цього не треба робити, коли прилад зупинений,
працює при повному навантаженні або на
максимальній кількості обертів.

За допомогою перемикача швидкості

9

 можна

встановлювати 2 діапазони кількості обертів.

Швидкість I:

Мала кількість обертів; для великих
діаметрів отвору і для гвинтів.

2-а швидкість:

Велика кількість обертів; для малих
діаметрів отвору.

Якщо перемикач швидкості

9

 не повертається до упору,

трохи покрутіть приводний шпиндель із свердлом.
