Technische Unterlagen (2006/42/EC) bei:
Robert Bosch Power Tools GmbH, PT/ECS,
70538 Stuttgart, GERMANY

Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017

Montage

Akku laden

Hinweis:

Der Akku wird teilgeladen ausgeliefert. Um die volle

Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.



Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter.

Der Akku kann beschädigt werden.

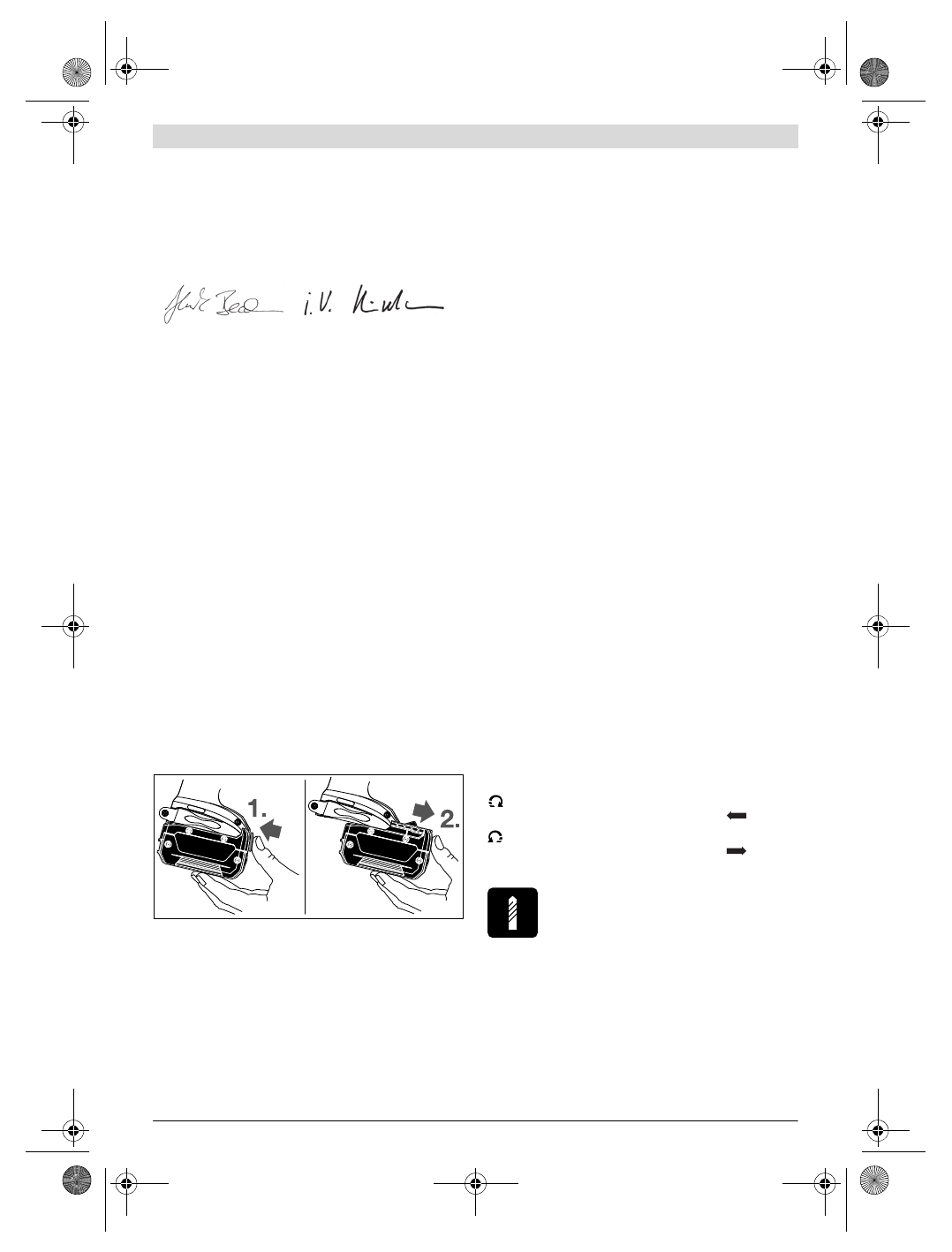

Akku entnehmen

Der Akku

8

 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste

9

 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.

Zur Entnahme des Akkus

8

 drücken Sie die Entriegelungstas-

te

9

 und ziehen den Akku nach vorn aus dem Elektrowerk-

zeug.

Wenden Sie dabei keine Gewalt an.

Werkzeugwechsel (siehe Bild A)



Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z. B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

Öffnen Sie das Schnellspannbohrfutter

2

 durch Drehen in

Drehrichtung



, bis das Werkzeug eingesetzt werden kann.

Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters

2

 in Dreh-

richtung



 von Hand kräftig zu. Das Bohrfutter wird dadurch

automatisch verriegelt.

Staub-/Späneabsaugung



Stäube von Materialien wie bleihaltigem Anstrich, eini-
gen Holzarten, Mineralien und Metall können gesund-
heitsschädlich sein und zu allergischen Reaktionen,
Atemwegserkrankungen und/oder Krebs führen.

 As-

besthaltiges Material darf nur von Fachleuten bearbeitet
werden.

–

Sorgen Sie für gute Belüftung des Arbeitsplatzes.

–

Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.



Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Betrieb

Inbetriebnahme

Akku einsetzen
Hinweis:

Der Gebrauch von nicht für Ihr Elektrowerkzeug ge-

eigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-
gung des Elektrowerkzeuges führen.

Stellen Sie den Drehrichtungsumschalter

13

 auf die Mitte, um

ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie
den geladenen Akku

8

 in den Griff ein, bis dieser spürbar ein-

rastet und bündig am Griff anliegt.

Drehrichtung einstellen (siehe Bild B)

Mit dem Drehrichtungsumschalter

13

 können Sie die Dreh-

richtung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter

14

 ist dies jedoch nicht möglich.

Rechtslauf:

Schieben Sie den Drehrichtungsumschalter

13

 beidseitig bis zum Anschlag in Position

.

Linkslauf:

Schieben Sie den Drehrichtungsumschalter

13

 beidseitig bis zum Anschlag in Position

.

Betriebsart einstellen

Bohren
GSR 14,4 V-EC, GSR 18 V-EC:

Stellen Sie den Einstellring Drehmomentvorwahl

3

 auf das gewünschte Drehmoment ein.

GSB 14,4 V-EC, GSB 18 V-EC:

Stellen Sie den Betriebsarten-Wahlschalter

4

 auf

das Symbol „Bohren“.
