 Polski |

11

Bosch Power Tools

1 609 92A 3LD | (4.10.16)

»Drill Assistant«

Montaż systemu »Drill Assistant« (zob. rys. C – D)

System »Drill Assistant«

10

 można stosować również bez po-

chłaniacza pyłu

13

. Użytkowanie pochłaniacza pyłu

13

 jest

możliwe tylko w przypadku pracy z wiertłem o średnicy
12 mm i długości 120 mm.

Pochłaniacz pyłu

13

 nałożyć na uchwyt

26

.

Wcisnąć przycisk blokady

8

, aby zwolnić system »Drill Assi-

stant«

10

 z pozycji parkowania.

Przesunąć »Drill Assistant«

10

 przez uchwyt wiertarski i nasu-

nąć na szyjkę wrzeciona elektronarzędzia.

Zablokować system, dokręcając śrubę motylkową

18

 w kie-

runku zgodnym z ruchem wskazówek zegara.

Ustawianie głębokości wiercenia (zob. rys E – F)

Osadzić wiertło (zob. rozdział »Wymiana narzędzi«).

Za pomocą pierścienia nastawczego

17

 można ustawić pożą-

daną głębokość wiercenia

X

.

Przekręcić pierścień nastawczy

17

 w lewo

 w celu zwol-

nienia blokady. Pojemnik na pył

11

 lub uchwyt

26

 umieścić

tak, aby przylegał on równo do ściany lub do obrabianego ele-
mentu. Przyłożyć czubek wiertła do ściany lub elementu prze-
znaczonego do obróbki.

Przesunąć pierścień nastawczy

17

 do tyłu tak, aby odstęp od-

powiadał pożądanej głębokości wiercenia

X

. Można umieścić

kołek na szynie i przesunąć pierścień nastawczy

17

 do tyłu, aż

do kołka. Aby zablokować ustawienie, pierścień nastawczy

17

 należy przekręcić w prawo

. Zdjąć kołek z szyny. Głębo-

kość wiercenia odpowiada długości

X

 ustawionej na szynie.

Wskazówka:

W przypadku zastosowania kołków, bardzo

istotne jest dokładnie ustawienie głębokości wiercenia. Jeżeli
wiercony otwór będzie za głęboki, kołek zanurzy się za głębo-
ko w ścianie lub w obrabianym elemencie. Jeżeli otwór okaże
się za mały, kołek będzie wystawał.

Opróżnianie pojemnika na pył  (zob. rys. G)

Pojemność pojemnika na pył

11

 wystarcza na wywiercenie

ok. 25 otworów w murze, przy głębokości wiercenia: 30 mm i
średnicy: 6 mm.

– Aby wyjąć pojemnik na pył

11

, należy wcisnąć na umiesz-

czone po bokach przyciski blokady

12

 i pociągnąć pojem-

nik w dół.

– Opróżnić  pojemnik

11

, a następnie ponownie włożyć (tak,

aby w słyszalny sposób zaskoczyła blokada).

Demontaż systemu »Drill Assistant«

– Wcisnąć i przytrzymać zacisk

16

 pochłaniacza pyłu

13

, a

następnie zdjąć pochłaniacz

13

, pociągając go do przodu.

– Przekręcić śrubę motylkową

18

 w kierunku przeciwnym do

ruchu wskazówek zegara, tak aby dało się przesunąć ręko-
jeść dodatkową

9

 i zdjąć ją

9

 z elektronarzędzia.

– Przekręcić pierścień nastawczy

17

 w lewo

 w celu

zwolnienia blokady.

– Przytrzymać rękojeść dodatkową

9

 i przesunąć szynę w jej

kierunku, tak, aby w słyszalny sposób zaskoczyła blokada.

Odsysanie pyłu/pojemnik na pył



Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
mi do obróbki drewna (chromiany, impregnaty do drew-
na). Materiały, zawierające azbest mogą być obrabiane je-
dynie przez odpowiednio przeszkolony personel.
– Należy stosować dostosowany do rodzaju obrabianego

materiału system odsysania pyłu.

– Należy zawsze dbać o dobrą wentylację stanowiska pra-

cy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

czem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.



Należy unikać gromadzenia się pyłu na stanowisku pra-
cy.

Pyły mogą się z łatwością zapalić.



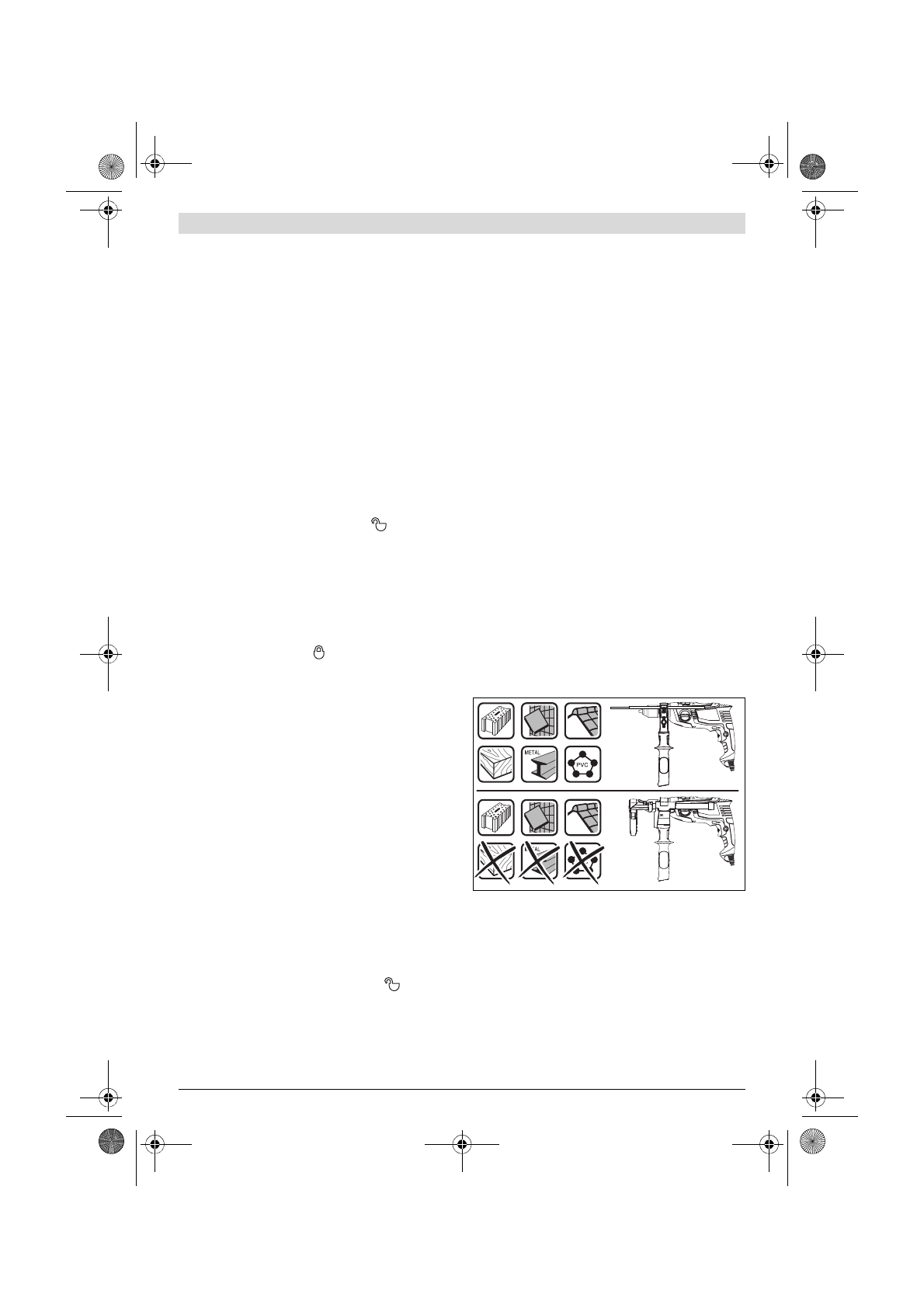

Pojemnik na pył należy stosować tylko przy obróbce
betonu i kamienia.

Wióry drewniane i z tworzyw sztucz-

nych mogą spowodować zatkanie się pojemnika.



Uwaga: niebezpieczeństwo pożaru! Po zamontowaniu
pojemnika na pył nie wolno obrabiać materiałów meta-
licznych.

Gorące wióry metalowe mogą spowodować za-

płon niektórych elementów pojemnika.

Aby optymalnie użytkować pojemnik na pył, należy kierować
się następującymi wskazówkami:
– Zwrócić uwagę, aby pojemnik na pył przylegał dokładnie

do ściany lub obrabianego elementu. Ułatwi to równocześ-
nie wiercenie pod kątem prostym.

– Po osiągnięciu wymaganej głębokości wiercenia należy

najpierw wysunąć wiertło z wywierconego otworu, a do-
piero potem wyłączyć wiertarkę udarową.

– Zwłaszcza przy pracy z wiertłami o większej średnicy może

dojść do zużycia pierścienia ochrony przeciwpyłowej

15

.

W razie uszkodzenia należy go wymienić.
