 Dansk |

77

Bosch Power Tools

1 609 92A 1GK | (15.6.15)

Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 15.06.2015

Montering

Montering af beskyttelsesanordninger



Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.

Bemærk:

Opstår brud på slibeskiven under arbejdet eller be-

skadiges holdeanordningerne på beskyttelsesskærm/på el-
værktøjet, skal el-værktøjet omgående sendes til et autorise-
ret værksted, adresser se afsnit „Kundeservice og brugerråd-
givning“.

Beskyttelseskappe til slibning

Sæt beskyttelseskappen

5

 på spindelhalsen. Tilpas beskyt-

telseskappens position

5

 i forhold til arbejdets krav og fastlås

beskyttelseskappen

5

 med stilleskruen

6

.



Indstil beskyttelseskappen 5 på en sådan måde, at bru-
geren ikke udsættes for gnistregn.

Beskyttelseskappe til skæring



Brug altid beskyttelseskappen, når der skal skæres i
bundede slibemidler 13.



Sørg for tilstrækkelig støvopsugning, når der skæres i
sten.

Beskyttelseskappen til skæring

13

 monteres lige som beskyt-

telseskappen til slibning

5

.

Opsugningskappe til skæring med føringsslæde

Opsugningskappe til skæring med føringsslæde

24

 monteres

lige som beskyttelseskappen til slibning

5

.

Ekstrahåndtag



Brug altid el-værktøjet med ekstrahåndtaget 3.

Skru ekstrahåndtaget

3

 ind i gearhovedet på højre eller ven-

stre side afhængigt af, hvilket arbejde, de skal udføres.

Vibrationsdæmpende ekstrahåndtag

Det vibrationsdæmpende ekstrahåndgreb gør det muligt at
udføre et behageligt og sikkert arbejde med et lavt vibrations-
niveau.



Udfør ikke ændringer på ekstrahåndtaget.

Brug ikke et beskadiget ekstrahåndtag.

Håndbeskyttelse



Montér til arbejde med gummibagskiven 20 eller kop-
børsten/skivebørsten/lamelslibeskiven altid håndbe-
skyttelsen 18.

Fastgør håndbeskyttelsen

18

 med ekstrahåndtaget

3

.

Montering af slibeværktøj



Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.



Tag ikke fat i slibe- og skæreskiver, før de er afkølet.

Skiverne bliver meget varme under arbejdet.

Rengør slibespindlen

4

 og alle dele, der skal monteres.

Tryk til fastspænding og løsning af slibeværktøjet på spindel-
låsetasten

1

 for at justere slibespindlen.



Aktivér kun spindellåsetasten, når slibespindlen står
stille.

Ellers kan el-værktøjet blive beskadiget.

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Huldiameteren skal pas-
se til holdeflangen. Brug hverken adaptere eller reduktions-
stykker.

Bruges diamant-skæreskiver, skal man være opmærksom på,
at drejeretningspilen på diamant-skæreskiven og el-værktø-
jets drejeretning stemmer overens (se drejeretningspil på
gearhoved).

Monteringens rækkefølge ses på den grafiske side.

Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken

9

 og spænde den igen med tapnøglen, se afsnit

„Hurtigspændemøtrik “.



Når slibeværktøjet er monteret, kontrolleres det for
korrekt montering og at det kan bevæges frit, før el-
værktøjet tændes. Sørg for, at slibeværktøjet ikke ra-
ger imod beskyttelsesskærmen eller andre dele.

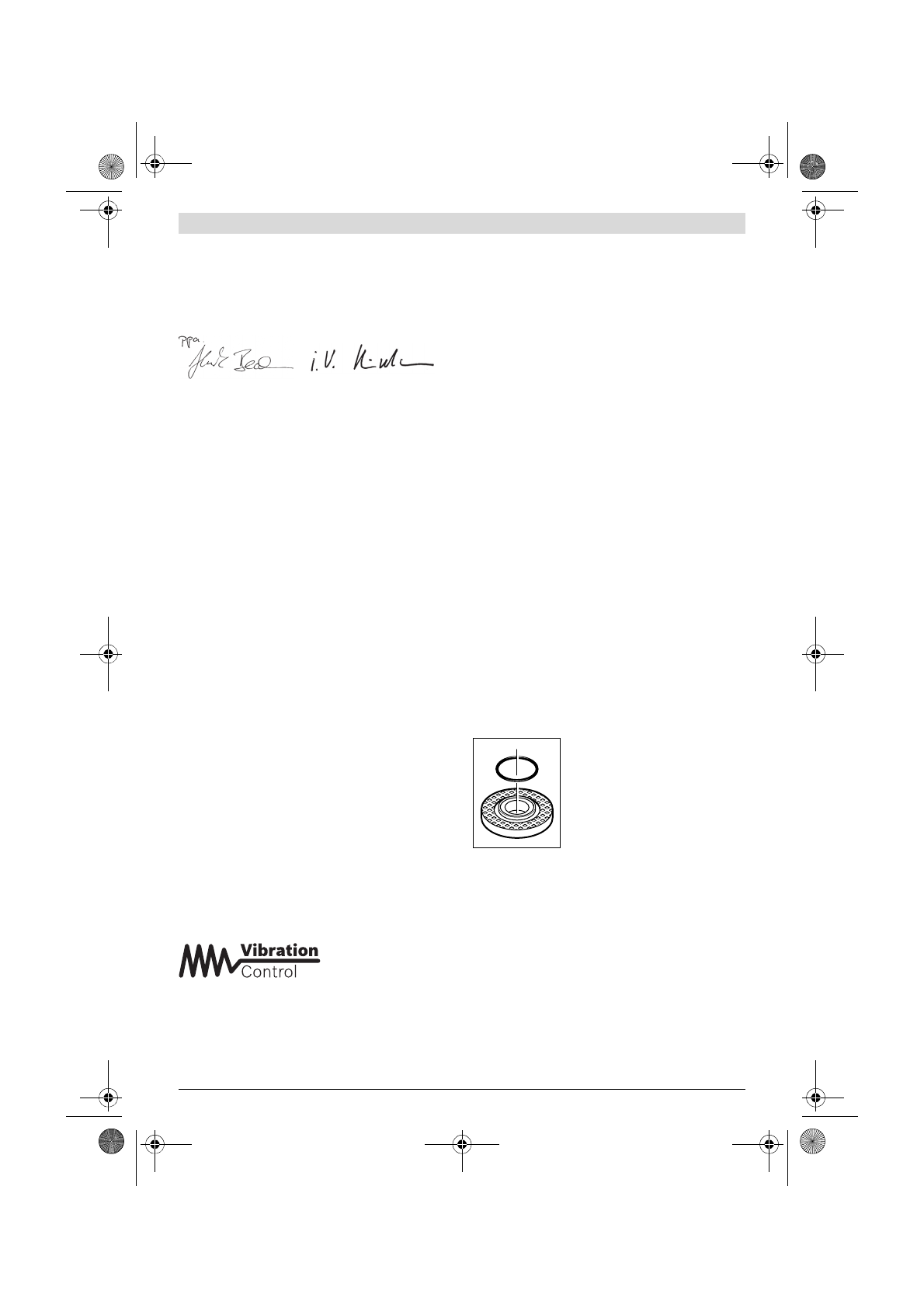

Holdeflangen

7

 er forsynet med en

kunststofdel (O-ring) i midterkanten.

Mangler O-ringen eller er den beska-
diget,

 skal holdeflangen

7

 ubetinget er-

stattes, før arbejdet fortsættes.

Lamelslibeskive



Montér altid håndbeskyttelsen 18 til arbejde med la-
melslibeskiven.

Gummi-slibeskive



Montér altid håndbeskyttelsen 18 til arbejde med gum-
mibagskiven 20.

Monteringens rækkefølge ses på den grafiske side.

Anbring før montering af gummibagskiven

20

 de 2 afstands-

skiver

19

 på slibespindlen

4

.

Skru den runde møtrik

22

 på og spænd den med tapnøglen.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
