22

 | Česky

1 609 92A 1C9 | (30.6.15)

Bosch Power Tools

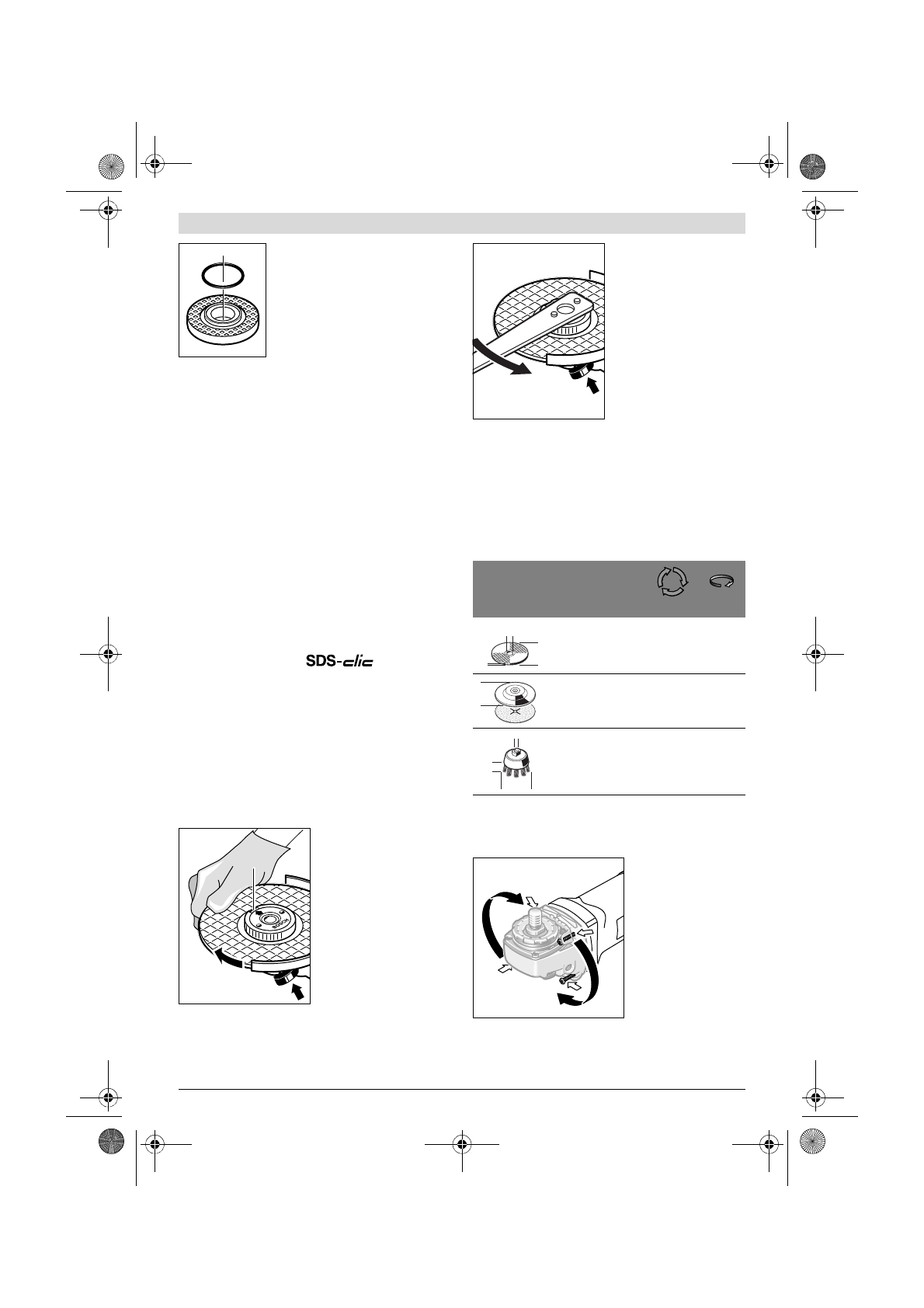

V upínací přírubě

8

 je kolem středicího

osazení vložen díl z umělé hmoty
(o-kroužek).

Pokud o-kroužek chybí

nebo je poškozen,

 musí být před dal-

ším používáním upínací příruba

8

 bez-

podmínečně vyměněna.

Lamelový brusný kotouč



Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 14.

Pryžový brusný talíř



Pro práce s pryžovým brusným talířem 15 namontujte
vždy ochranu ruky 14.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

17

 a utáhněte ji klíčem se dvě-

ma čepy.

Hrncový kartáč/kotoučový kartáč



Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 14.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice

10

 použít rychloupínací

matici

11

.



Rychloupínací matice 11 se smí používat pouze pro dě-
licí kotouče.

Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana rych-
loupínací matice 11 neukazovala k brusnému kotouči; šip-
ka musí ukazovat na indexovou značku 22.

Stlačte aretační tlačítko vře-
tene

2

, aby se brusné vřeteno

zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.

Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.

Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.

Dovolený počet otáček [min

-1

] resp. obvodová rychlost [m/s]

použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.

Dbejte proto dovoleného

počtu otáček resp. obvodové

rychlosti

 na etiketě brusného nástroje.

Otočení hlavy převodovky



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Hlavu převodovky může-
te otočit v krocích po
90 °. Tím lze uvést spínač
pro zvláštní případy prá-
ce do výhodnější mani-
pulační polohy, např. pro
dělící práce s odsávacím
krytem s dělícími saněmi

19

 nebo pro leváky.

Zcela vyšroubujte
4 šrouby.  Hlavu  převo-
dovky opatrně

a bez

odejmutí od tělesa

 natočte do nové polohy. 4 šrouby opět

pevně utáhněte.

22

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

125

6

22,2

11 000

80

125

–

–

11 000

80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
