 Eesti |

143

Bosch Power Tools

1 609 92A 1C9 | (30.6.15)

Montaaž

Kaitseseadiste paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Märkus:

Juhul kui lihvketas töötamise ajal murdub või kui ket-

takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu-
leb elektriline tööriist toimetada kohe parandustöökotta, mil-
le aadress on toodud punktis „Klienditeenindus ja müügijärg-
ne nõustamine“.

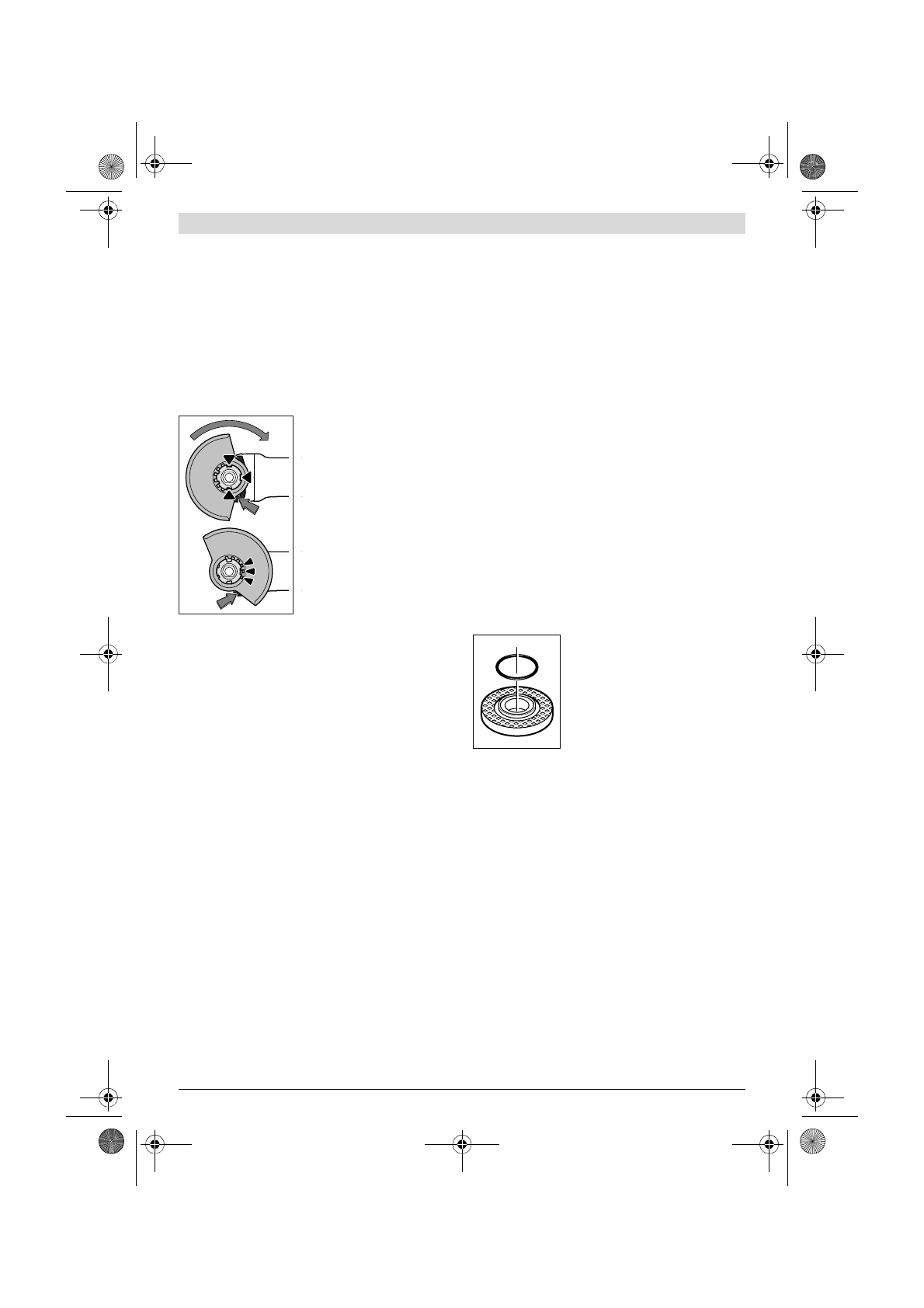

Kettakaitse lihvimiseks

Asetage kettakaitse

7

 seadme

alusele nii, et kettakaitsme kood-
nukid on alusega kohakuti. See-
juures vajutage sisse vabastus-
hoob

1

 ja hoidke seda sees.

Suruge kettakaitset

7

 spindlikaela-

le, kuni kettakaitse on kindlalt ko-
hal, ja keerake kettakaitset, kuni
see kuuldavalt kohale fikseerub.

Reguleerige kettakaitse

7

 asendit

vastavalt antud tööoperatsiooni
nõudmistele. Lükake vabastus-
hoob

1

 üles ja pöörake kettakait-

se

7

 soovitud asendisse.



Reguleerige kettakaitse 7 alati sellisesse asendisse, et
kõik 3 nukki vabastushooval 1 haakuvad kettakaitse 7
vastavatesse avadesse.



Reguleerige kettakaitse 7 nii, et sädemed ei lenda
seadme kasutaja poole.



Kettakaitse 7 pööramine tohib olla võimalik ainult ju-
hul, kui kasutatakse vabastushooba 1! Vastasel korral
on seadme edasine kasutamine keelatud ja seade tuleb
toimetada parandustöökotta.

Märkus:

 Kettakaitse

7

 koodnukid tagavad, et monteerida

saab vaid antud seadme jaoks sobivat kettakaitset.

Kettakaitse lõikamiseks



Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 12.



Kivi lõikamisel tagage piisav tolmueemaldus.

Lõikamiseks ette nähtud kettakaitse

12

 paigaldatakse sama-

moodi nagu lihvimiseks ette nähtud kettakaitse

7

.

Tolmu ärajuhtiva kattega varustatud juhtraam

Tolmu ärajuhtiva kattega varustatud juhtraam

19

 paigaldatak-

se samamoodi nagu lihvimiseks ette nähtud kettakaitse

7

.

Lisakäepide



Kasutage seadet alati koos lisakäepidemega 5.

Kinnitage lisakäepide

5

 sõltuvalt tööoperatsioonist seadme

paremale või vasakule küljele.

Käekaitse



Kummist lihvtalla 15 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 14.

Kinnitage käekaitse

14

 lisakäepidemega

5

.

Lihvimistarvikute paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud.

Kettad lähevad töötamisel väga kuumaks.

Puhastage spindel

6

 ja kõik külgemonteeritavad osad.

Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule

2

, et spindlit lukustada.



Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab.

Vastasel korral võib seade kahjustuda.

Lihv-/lõikeketas

Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.

Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.

Paigalduse järjekord on toodud jooniste leheküljel.

Lihv-/lõikeketta kinnitamiseks keerake külge kinnitusmutter

10

 ja pingutage see silmusvõtmega.



Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.

Alusseibis

8

 paikneb tsentreerimisvõru

ümber plastdetail (O-rõngas).

Kui O-

rõngas puudub või on kahjustatud,

tuleb alusseib

8

 enne töö jätkamist tin-

gimata välja vahetada.

Lamell-lihvketas



Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 14.

Kummist lihvtald



Kummist lihvtallaga 15 töötades monteerige tööriista
külge alati käekaitse 14.

Paigalduse järjekord on toodud jooniste leheküljel.

Keerake külge ümar mutter

17

 ja pingutage see silmusvõtme-

ga kinni.

Kausshari/ketashari



Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 14.

Paigalduse järjekord on toodud jooniste leheküljel.

Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
