 Slovensko |

125

Bosch Power Tools

1 609 92A 1C9 | (30.6.15)

Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 24.06.2015

Montaža

Montaža zaščitnih priprav



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.

Opozorilo:

Po lomu brusilnega koluta med obratovanjem ali

pri poškodovanju prijemal na zaščitnem pokrovu/na električ-
nem orodju, morate električno orodje takoj poslati na naslov
servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o
uporabi“.

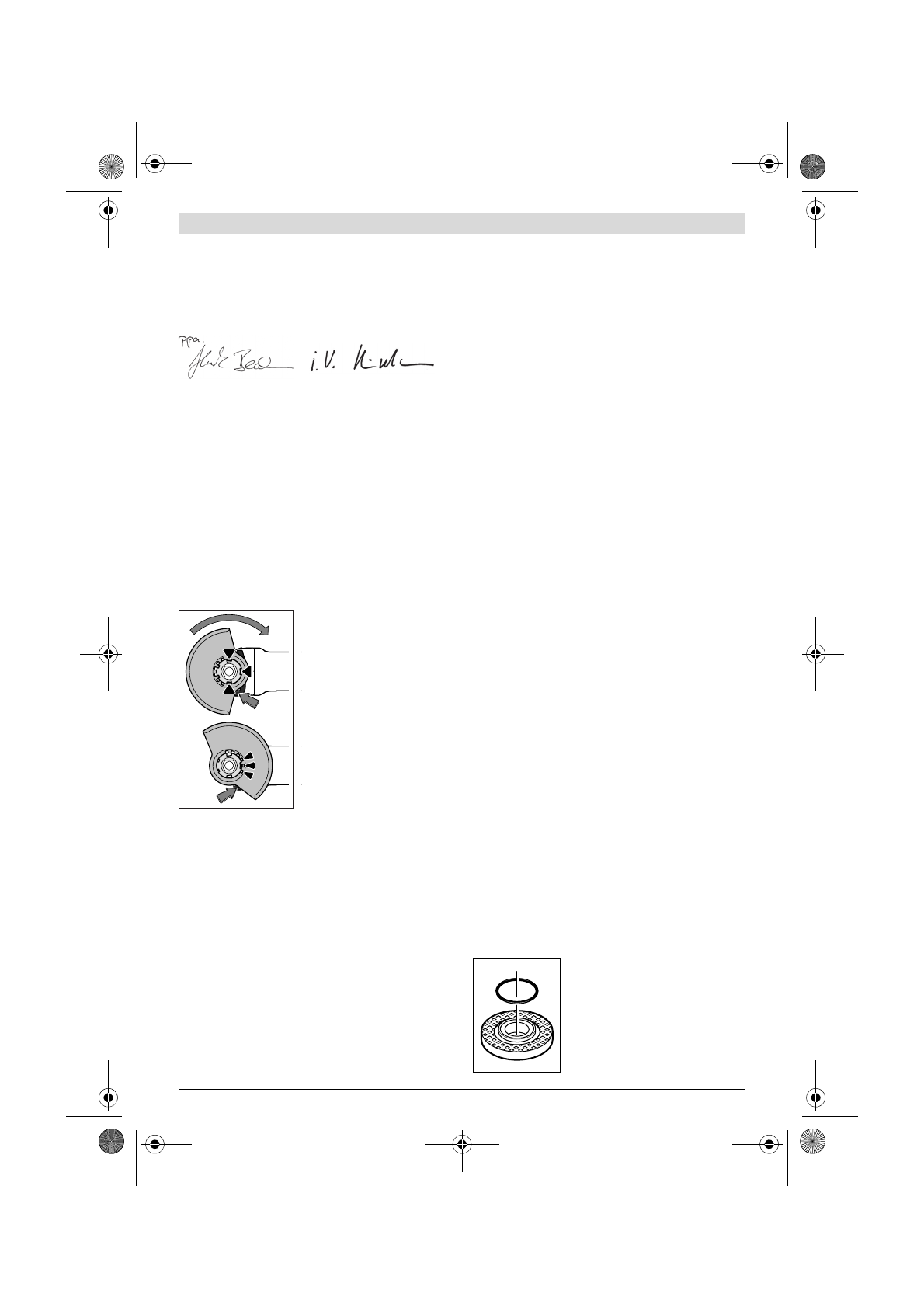

Zaščitni pokrov za brušenje

Položite zaščitni pokrov

7

 na pri-

jemalo na električnem orodju, ta-
ko da se kodirni utori zaščitnega
pokrova ujemajo s prijemalom.
Pri tem pritisnite in držite deblo-
kirno ročico

1

.

Zaščitni pokrov

7

 pritisnite na

steblo vretena, tako da bo rob za-
ščitnega pokrova nasedel na pri-
robnico električnega orodja, nato
pa zaščitni pokrov obrnite, tako
da bo slišno zaskočil.

Zaščitni pokrov

7

 prilagodite zah-

tevam delovnega procesa. V ta
namen potisnite ročico za deblo-

kiranje

1

 navzgor in obrnite zaščitni pokrov

7

 v želeni položaj.



Vselej nastavite zaščitni pokrov 7 tako, da bodo 3 rde-
ča odmikala deblokirne ročice 1 prijela v ustrezne od-
prtine zaščitnega pokrova 7.



Zaščitni pokrov 7 naj bo nastavljen tako, da bo iskrenje
v smeri upravljalca onemogočeno.



Zaščitni pokrov 7 se sme premikati samo po aktiviranju
ročice za deblokiranje 1! V nasprotnem primeru nadalj-
nja uporaba električnega orodja ni dovoljena in ga je
treba dostaviti na popravilo v servisno delavnico.

Opozorilo:

 Na zaščitnem pokrovu

7

 so kodirne zareze, ki so

tam zato, da se na električno orodje lahko montira samo
ustrezen zaščitni pokrov.

Zaščitni pokrov za rezanje



Pri rezanju z vezanimi brusilnimi sredstvi morate ve-
dno uporabiti zaščitni pokrov za rezanje 12.



Pri rezanju kamna morate poskrbeti za dovolj dobro od-
sesovanje prahu.

Zaščitni pokrov za rezanje

12

 se montira kot zaščitni pokrov

za brušenje

7

.

Odsesovalni pokrov za rezanje z drsnim vodilom

Odsesovalni pokrov za rezanje z drsnim vodilom

19

 se monti-

ra kot zaščitni pokrov za brušenje

7

.

Dodatni ročaj



Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 5.

Odvisno od delovnega postopka privijte dodatni ročaj

5

 na

desno ali levo stran glave gonila.

Ščitnik za roke



Pri delih z gumijastim brusilnim krožnikom 15 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 14 vedno montiran.

Ščitnik za roke

14

 pritrdite z dodatnim ročajem

5

.

Nontaža brusilnih orodij



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.



Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni-
so ohladila.

Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno

6

 in vse dele, ki so predvideni za

montažo.

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena

2

 in fiksirajte vreteno.



Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico

10

 in jo nato zategnite s ključem z dvema

luknjama.



Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici

8

 je okrog cen-

trirnega roba vstavljen del iz umetne
mase (O-obroč).

Če O-obroč manjka

ali je poškodovan,

 se mora pred na-

daljno uporabo prijemalna prirobnica

8

nujno nadomestiti.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
