32

 | Français

Pour fixer le disque à meuler/à tronçonner, vissez l’écrou de
serrage

(11)

 et serrez-le avec la clé combinée

(4)/(5)

. «

Écrou de serrage rapide ».

u

Après avoir monté la meule/le disque et avant de
mettre l’outil en marche, vérifiez si la meule/le disque
est fixé(e) correctement et peut tourner librement.
Assurez-vous que la meule/le disque ne frôle pas le ca-
pot de protection ni d’autres pièces.

Flasque de serrage pour broche d’entraîne-
ment M 14 :

 Dans le flasque de serrage

(9)

 se

trouve un joint torique plastique autour de
l’épaulement de centrage.

Si le joint torique

manque ou est endommagé,

 remplacez impé-

rativement le flasque de serrage

(9)

 avant de réutiliser l’outil

électroportatif.

Flasque de serrage pour broche d’entraînement M 10 :

Le flasque de serrage est utilisable des deux côtés.

Disque à lamelles

u

Toujours monter le protège-main

(16)

pour les tra-

vaux avec le disque à lamelles.

Plateau caoutchouc

u

Toujours monter le protège-main

(16)

pour les tra-

vaux avec le plateau caoutchouc (17)

.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Vissez l’écrou cylindrique

(19)

 et serrez-le avec la clé combi-

née

(4)/(5)

.

Brosse boisseau / brosse circulaire

u

Toujours monter le protège-main

(16) pour les tra-

vaux avec la brosse boisseau ou la brosse circulaire.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Vissez la brosse boisseau / brosse circulaire sur la broche
jusqu’à ce qu’elle appuie fermement contre le flasque à l’ex-
trémité du filetage de broche. Serrez la brosse boisseau /
brosse circulaire avec une clé plate.

Écrou de serrage rapide

Pour changer de meule ou de disque sans avoir à utiliser de
clé, utilisez l’écrou de serrage rapide

(12)

 à la place de

l’écrou de serrage

(11)

.

u

L’écrou de serrage rapide (12) ne doit être utilisé que
pour les meules à ébarber ou disques à tronçonner.

N’utilisez qu’un écrou de serrage rapide (12)

en parfait

état, sans traces de détérioration.
Lors du vissage, veillez à ce que le côté gravé de l’écrou
de serrage rapide

(12)

ne se trouve pas du côté meule/

disque ; la flèche doit être orientée vers la rainure de re-
père

(23).

(23)

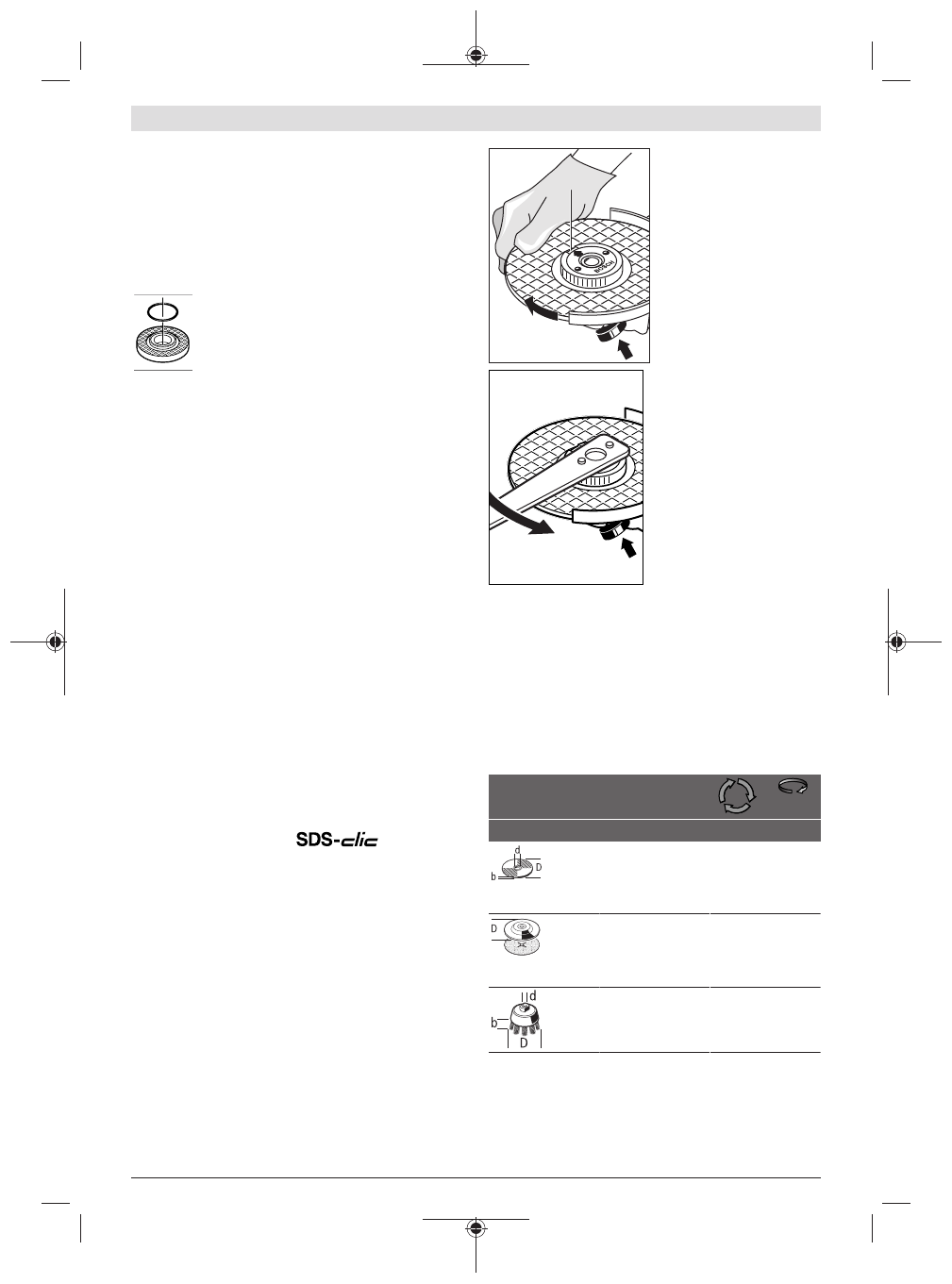

Actionnez le bouton de blo-
cage de broche

(1)

 pour

bloquer la broche. Pour ser-
rer l’écrou de serrage ra-
pide, faites tourner d’un
geste ferme la meule/le
disque dans le sens horaire.

Pour desserrer un écrou de
serrage rapide (non endom-
magé) correctement fixé,
tournez avec la main la mo-
lette dans le sens antiho-
raire.

Ne desserrez jamais

un écrou de serrage ra-
pide bloqué au moyen
d’une pince mais utilisez
la clé combinée.

 Placez la

clé combinée comme repré-
senté sur la figure.

Accessoires de meulage utilisables

Vous pouvez utiliser toutes les meules et disques indiqués
dans cette notice d’utilisation.
La vitesse de rotation [en tr/min] et la vitesse circonféren-
tielle [en m/s] des meules/disques utilisés doivent corres-
pondre aux indications du tableau ci-dessous.
Respectez pour cette raison la vitesse de rotation

et vitesse

circonférentielle indiquées

 sur l’étiquette de la meule/du

disque.

maxi [mm]

[mm]

D

b

d

[tr/min]

[m/s]

100

115

125

6

7

7

16,0

22,2

22,2

11 000

11 000

11 000

80

80

80

100

115

125

–

–

–

–

–

–

11 000

11 000

11 000

80

80

80

70

75

30

30

M 10

M 14

11 000

11 000

45

45

Pivotement de la tête de meuleuse

u

Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.
