Українська |

195

u

Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що
шліфувальний інструмент не зачіпає захисний
кожух або інші деталі.

Опорний фланець шліфувального
шпинделя M 14:

 В опорному фланці

(9)

 на

центруючому пояску знаходиться
пластмасова деталь (кільце круглого
перерізу).

Якщо кільця круглого перерізу

нема або воно пошкоджене,

 опорний фланець

(9)

необхідно обов’язково замінити перед подальшим
використанням.

Опорний фланець шліфувального шпинделя M 10:

Опорний фланець можна використовувати з обох боків.

Віялоподібний шліфувальний круг

u

Для роботи з віялоподібним кругом завжди
монтуйте захист для рук

(16)

.

Гумовий тарілчаcтий шліфувальний круг

u

Для робіт з гумовим тарілчастим шліфувальним
кругом

(17)

завжди монтуйте захист для рук (16).

Послідовність монтажу зображена на сторінці з
малюнками.
Накрутіть круглу гайку

(19)

 і затягніть її за допомогою

комбінованого ключа

(4)/(5)

.

Чашкова/дискова щітка

u

Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук

(16).

Послідовність монтажу зображена на сторінці з
малюнками.
Чашкову/дискову щітку потрібно накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Міцно затягніть чашкову/дискову щітку вилковим
гайковим ключем.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента без
використання додаткових інструментів замість затискної
гайки

(11)

 можна використовувати швидкозатискну

гайку

(12)

.

u

Швидкозатискну гайку

(12)

дозволяється

використовувати лише для шліфувальних і
відрізних кругів.

Використовуйте лише бездоганну, непошкоджену
швидкозатискну гайку

(12).

При закручуванні слідкуйте за тим, щоб
промаркована сторона швидкозатискної гайки

(12)

не

дивилася на шліфувальний круг; стрілка повинна
дивитися на індексну позначку (23).

(23)

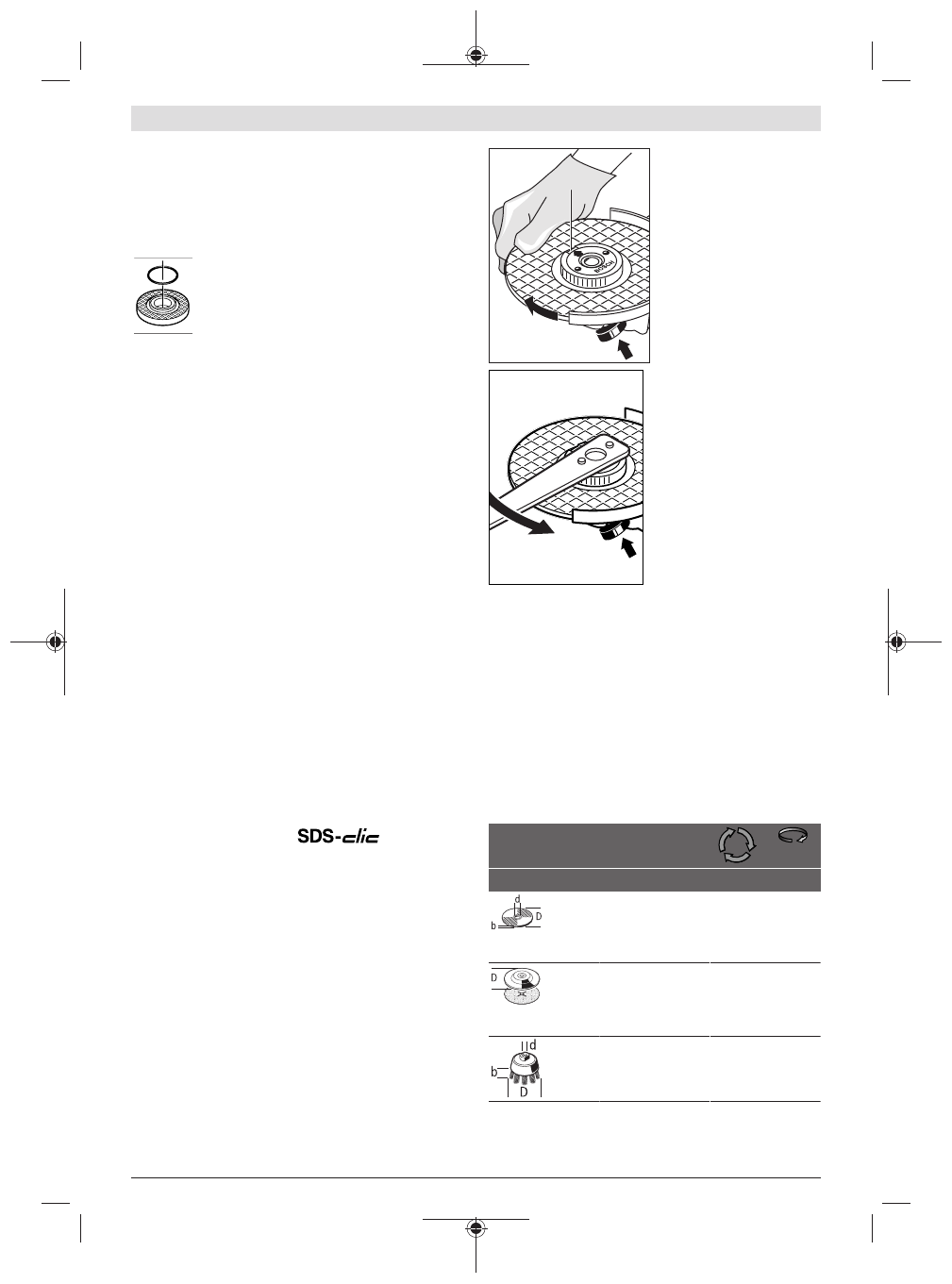

Натисніть на фіксатор
шпинделя

(1)

, щоб

зафіксувати
шліфувальний шпиндель.
Для затягнення
швидкозатискної гайки із
силою поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити, вручну
повертаючи кільце з
накаткою проти стрілки
годинника.

Ніколи не

відкручуйте
швидкозатискну гайку,
яка сидить дуже міцно,
кліщами –
використовуйте
комбінований ключ.

Приставте комбінований ключ, як зображено на
малюнку.

Дозволені шліфувальні інструменти

Дозволяється використовувати усі названі в цій інструкції
шліфувальні інструменти.
Допустима частота обертання [хвил.

-1

] або колова

швидкість [м/с] використовуваних шліфувальних
інструментів має принаймні відповідати даним,
зазначеним в нижчеподаній таблиці.
З цієї причини зважайте на допустиму

частоту обертання

або колову швидкість

, зазначені на етикетці

шліфувального інструмента.

макс. [мм]

[мм]

D

b

d

[хвил.

-1

]

[м/с]

100

115

125

6

7

7

16,0

22,2

22,2

11000

11000

11000

80

80

80

100

115

125

–

–

–

–

–

–

11000

11000

11000

80

80

80

70

75

30

30

M 10

M 14

11000

11000

45

45
