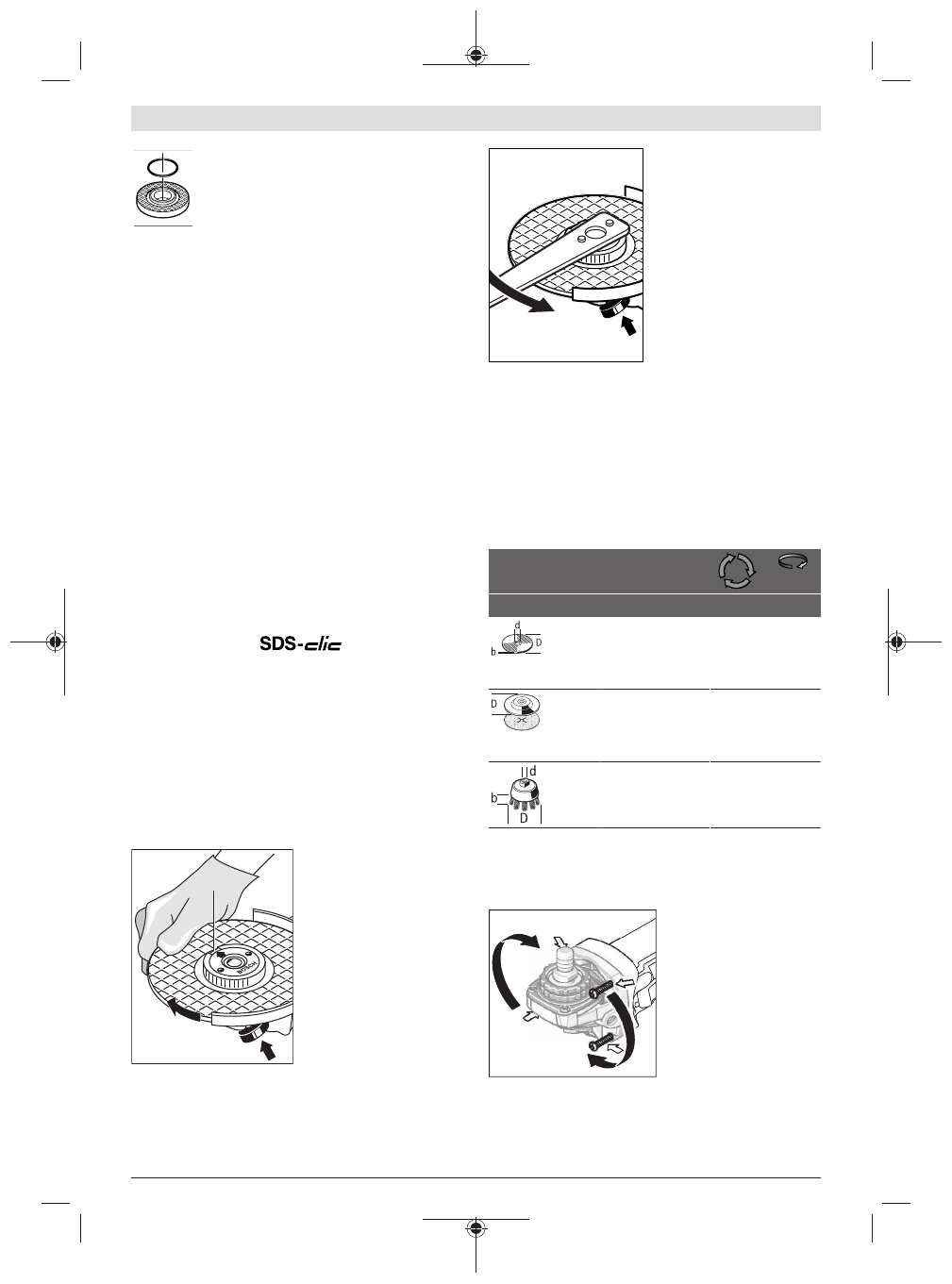

268

 | Hrvatski

Prihvatna prirubnica za brusno vreteno M
14:

 U prihvatnoj prirubnici

(9)

 je oko obujmice

za centriranje umetnut plastični dio (O-
prsten).

Ako O-prsten nedostaje ili je

oštećen,

 prihvatnu prirubnicu

(9)

 treba

obavezno zamijeniti prije daljnje uporabe.

Prihvatna prirubnica za brusno vreteno M 10:

 Prihvatna

prirubnica može se koristiti s obje strane.

Lepezasta brusna ploča

u

Za radove s lepezastom brusnom pločom uvijek
montirajte štitnik za ruku

(16)

.

Gumeni brusni tanjur

u

Za radove s gumenim brusnim tanjurom

(17)

uvijek

montirajte štitnik za ruku (16).

Redoslijed montaže možete vidjeti na stranici sa slikama.
Navrnite okruglu maticu

(19)

 i stegnite je kombiniranim

ključem

(4)/(5)

.

Lončasta četka/pločasta četka

u

Za radove s lončastom četkom ili pločastom četkom
uvijek montirajte štitnik za ruku

(16).

Redoslijed montaže možete vidjeti na stranici sa slikama.
Lončasta četka/pločasta četka mora se toliko navrnuti na
brusno vreteno da naliježe na prirubnicu brusnog vretena na
kraju navoja brusnog vretena. Lončastu četku/pločastu
četku stegnite viličastim ključem.

Brzostezna matica

Za jednostavnu zamjenu brusnog alata bez uporabe drugog
alata, možete umjesto stezne matice

(11)

 koristiti

brzosteznu maticu

(12)

.

u

Brzostezna matica

(12)

smije se koristiti samo za

brusne ili rezne ploče.

Koristite samo besprijekornu, neoštećenu brzosteznu
maticu

(12).

Pri navrtanju pazite da strana brzostezne matice

(12)

s

oznakom nije okrenuta prema brusnoj ploči; strelica
mora biti okrenuta prema oznaci indeksa (23).

(23)

Pritisnite tipku za blokadu
vretena

(1)

 kako biste

fiksirali brusno vreteno. Za
stezanje brzostezne matice
okrenite brusnu ploču
snažno u smjeru kazaljke na
satu.

Pravilno pričvršćenu,
neoštećenu brzosteznu
maticu možete ručno
otpustiti okretanjem
nazubljenog prstena u
smjeru suprotnom od
kazaljke na satu.

Brzosteznu maticu s
čvrstim dosjedom nikada
ne otpuštajte kliještima,
nego upotrijebite
kombinirani ključ.

 Stavite

kombinirani ključ kao što je

prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate navedene u ovim uputama
za uporabu.
Dopušteni broj okretaja [min

-1

] odnosno obodna brzina [m/

s] korištenih brusnih alata mora barem odgovarati podacima
u sljedećoj tablici.
Stoga se pridržavajte dopuštenog

broja okretaja odnosno

obodne brzine

 na naljepnici brusnog alata.

maks. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

100

115

125

6

7

7

16,0

22,2

22,2

11000

11000

11000

80

80

80

100

115

125

–

–

–

–

–

–

11000

11000

11000

80

80

80

70

75

30

30

M 10

M 14

11000

11000

45

45

Zakretanje glave prijenosnika

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Glavu prijenosnika možete
zakrenuti u koracima od
90°. Na taj se način
prekidač za uključivanje/
isključivanje može prebaciti
u povoljniji položaj
rukovanja za posebne
slučajeve primjene, npr. za
ljevake.
Odvrnite 4 vijka do kraja.
Oprezno zakrenite glavu

prijenosnika i prebacite je u novi položaj

bez skidanja s

kućišta

. Ponovno stegnite 4 vijka.
