Português |

55

ferramenta elétrica estiverem danificados, será necessário
que a ferramenta elétrica seja enviada imediatamente ao
serviço pós-venda, os endereços encontram-se na secção
"Serviço pós-venda e aconselhamento".

Tampa de proteção para lixar

Abra a alavanca tensora

(8)

. Coloque a tampa de

proteção

(6)

 com a saliência de codificação

(7)

 na ranhura

de codificação na gola do veio até o colar da tampa de
proteção assentar no flange da ferramenta elétrica e rode a
tampa de proteção

(6)

 para a posição desejada. Feche a

alavanca tensora

(8)

.

u

Ajuste a tampa de proteção

(6)de modo a evitar que

voem faíscas na direção do operador.

Pode alterar a força de aperto do fecho da tampa de
proteção

(6)

 soltando ou apertando o parafuso de

ajuste

(9)

. Certifique-se do assento correto da tampa de

proteção

(6)

 e verifique-o regularmente.

Nota:

 As saliências de codificação nas tampas de

proteção

(6)

 asseguram que só é montada a tampa de

proteção adequada na ferramenta elétrica.

Tampa de proteção para cortar

u

Para cortar com produtos abrasivos ligados utilize
sempre uma tampa de proteção especial para o corte
(15)

.

u

Ao cortar em pedra assegure uma aspiração de pó
suficiente.

A tampa de proteção para cortar

(15)

 é montada como a

tampa de proteção para lixar

(6)

.

Tampa de aspiração para cortar com patim de guia

A tampa de aspiração para cortar com patim de guia

(20)

 é

montada como a tampa de proteção para lixar

(6)

.

Punho adicional

u

Utilize a ferramenta elétrica apenas com o punho
adicional

(4)

.

u

Não continue a usar a ferramenta elétrica se o punho
adicional estiver danificado. Não efetua quaisquer
alterações no punho adicional.

Dependendo do modo de operação, enrosque o punho
adicional

(4)

 à direita ou à esquerda na cabeça do

mecanismo de acionamento.

Amortecimento das vibrações

O amortecimento das
vibrações integrado reduz a
ocorrência de vibrações.

u

Não continue a usar a ferramenta elétrica se o
elemento amortecedor estiver danificado.

Proteção das mãos

u

Para trabalhos com o prato de lixar em borracha

(23)

ou com catrabucha tipo tacho/catrabucha em disco/
disco de lixa em lamelas monte sempre a proteção das
mãos

(21)

.

Fixe a proteção das mãos

(21)

 com o punho adicional

(4)

.

Montar as ferramentas de lixar

u

Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.

u

Não tocar nos discos abrasivos e de corte, antes que
arrefeçam.

 Os discos tornam‑se extremamente quentes

durante o trabalho.

Limpe o veio de retificação

(18)

 e todas as peças a serem

montadas.
Para fixar e soltar as ferramentas de lixar, pressione a tecla
de bloqueio do veio

(1)

, para bloquear o veio de retificação.

u

Só acione a tecla de bloqueio do veio com o veio de
retificação parado.

Caso contrário é possível que a

ferramenta elétrica seja danificada.

Porca de aperto rápido

Para uma troca fácil de ferramenta de lixar sem utilizar
outras ferramentas pode usar a porca de aperto rápido

(14)

em vez da porca de aperto

(13)

.

u

A porca de aperto rápido

(14)

só pode ser utilizada

para discos abrasivos e de corte.

Utilize apenas uma porca de aperto rápido

(14)que

esteja em perfeito estado e sem danos.
Ao enroscar tenha atenção para que o lado marcado da
porca de aperto rápido

(14)

não aponte para o disco

abrasivo; a seta tem de apontar para a marca de índice
(27).

(27)

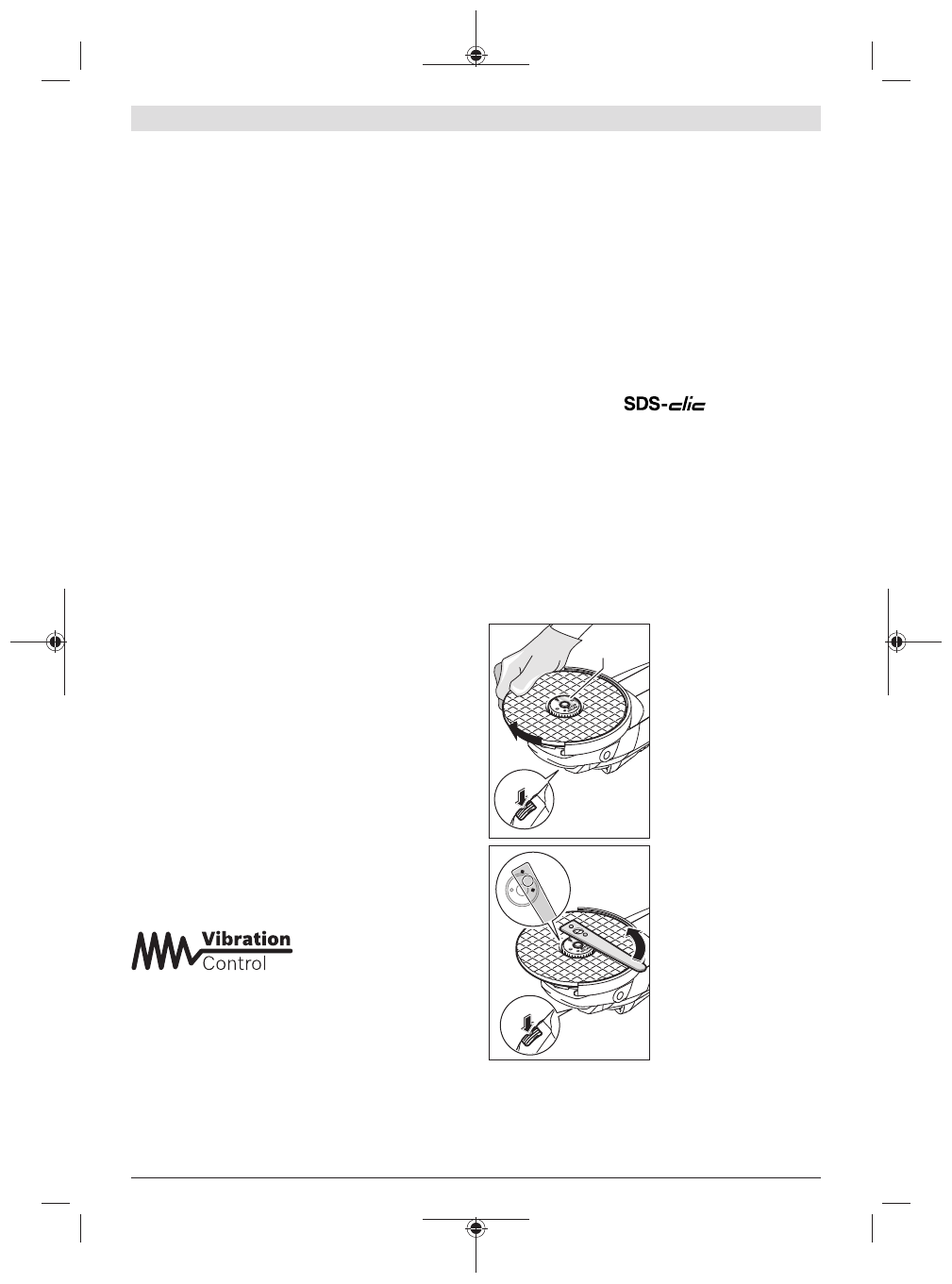

Pressione a tecla de
bloqueio do veio

(1)

, para

bloquear o veio de
retificação. Para apertar a
porca de aperto rápido,
rode o disco abrasivo para a
direita com força.

Uma porca de aperto bem
fixada e sem danos pode
ser desapertada
manualmente rodando o
anel serrilhado para a
esquerda.

Nunca solte

uma porca de aperto
rápido presa com um
alicate, utilize sempre a
chave de dois furos.

Coloque a chave de dois
furos como indicado na
figura.

Disco abrasivo e de corte

Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.
